塑料注塑成型用多型腔模具结构

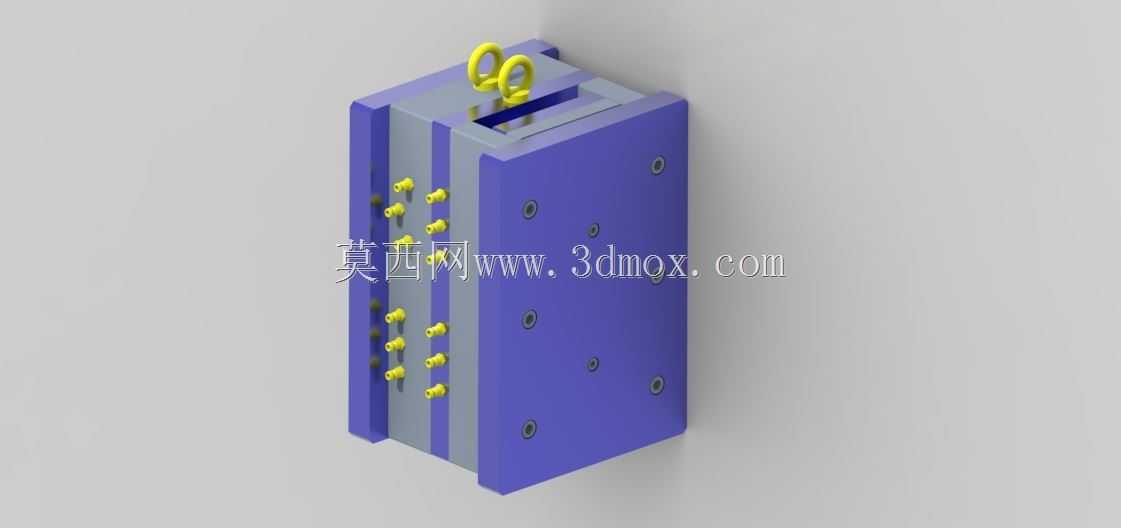

　　这套模具结构针对小型热塑性塑料件的批量注塑生产设计，适配卧式注塑机安装使用，在消费电子小配件、日用塑料杂件的量产场景中应用广泛。从结构布局来看，模具采用侧浇口进料的多型腔排布，模架主体选用标准模坯改制，两侧紫色模块为定模侧与动模侧的模板基体，模板上均匀分布的沉头孔为内六角螺栓安装位，用于锁紧固定各层模板，保证合模过程中模板间无错位偏移，避免成型件产生飞边缺陷。顶部黄色环形部件为吊环安装位，用于模具加工、装机过程中的起吊转运，适配车间常规起重吊具的挂载需求。模板侧面排布的多组黄色小型部件为冷却水路的堵头与快速接头接口，冷却回路采用直通式并联排布，可保证各型腔冷却速率均匀，缩短成型周期，避免塑料件因冷却不均产生翘曲变形。

　　模具分型面设置在型腔中部，开模时动定模沿分型面分离，侧浇口凝料可随动模侧带出，配合顶出机构即可完成塑件与流道凝料的自动脱落，适配自动化量产的节拍要求。从安装边界来看，模具整体外形为长方体结构，长宽尺寸适配200吨级以内注塑机的拉杆间距，厚度方向满足注塑机最大模厚与最小模厚的安装区间，定位圈尺寸匹配注塑机定模板定位孔标准，无需额外加装过渡法兰即可完成装机定位。设计过程中优先考虑了加工工艺性，模板上的安装孔、型腔安装槽均采用标准刀具可加工的结构，无特殊异形加工特征，可降低模具制造环节的加工成本与周期；型腔镶件采用独立嵌装结构，单个型腔出现磨损或损坏时可单独更换镶件，无需报废整套模板，减少后期维护成本。

　　合模导向采用标准导柱导套配合结构，导柱设置在动模侧四个角位，合模过程中可提前导向定位，避免型腔与型芯发生碰擦损伤，保证模具长期使用的合模精度。浇注系统的流道截面采用圆形设计，可减少熔体充模过程中的压力损失，保证各型腔填充平衡，避免不同型腔成型的塑件出现尺寸偏差、缺胶等质量问题。
