立式60型包装设备框架结构三维设计

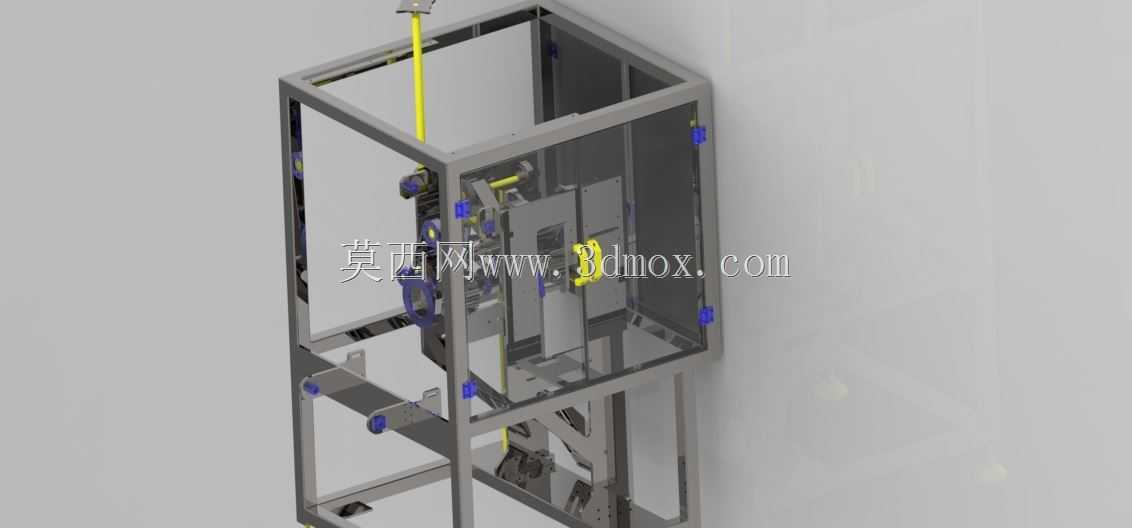

　　该结构针对中小规格产品的连续包装工序设计，适配食品、日化、小五金等行业的袋装、盒装产品封装作业场景，可对接前端物料输送线与后端成品收集工位，完成物料定位、封装、输出的全流程动作承载。整体采用方管焊接搭建主体框架，框架外侧预留透明防护板安装位，既满足设备运行时的安全防护要求，又可直观观察内部机构运行状态，方便日常运维时的故障排查。框架顶部预留执行元件安装接口，可适配不同规格的竖向压合、封切执行组件，图中黄色竖向杆件为驱动端导向轴，配套直线轴承实现上下动作的精准导向，避免执行端运行时出现偏载卡顿。

　　框架内部分层布置传动组件，蓝色标识件为传动轮系与导向辊安装座，采用模块化安装设计，可根据包装物料的规格调整辊系间距与传动路径，适配不同厚度包装材料的走料需求。框架下部预留输送线对接接口，安装边界与常规皮带输送线的机架尺寸通用，可直接嵌入现有包装生产线，无需额外改造对接基座。设计过程中优先考虑结构的刚性需求，主体框架的方管选型经过挠度校核，在执行端最大压合力工况下，框架变形量控制在0.2mm以内，保证封切位置的精度稳定。侧面预留的电气元件安装槽可布置传感器、气动阀组等配套组件，走线空间与机构运动区域完全隔离，避免运行过程中出现线缆干涉磨损。

　　设备整体占地尺寸适配常规车间的工位布局，底部预留脚轮与调平脚杯安装孔，既可以实现整线的灵活转场，也可以在固定工位时调平保证运行稳定性。内部的传动轮系采用张紧可调结构，维护时无需拆解主体框架即可完成同步带、传动链的张紧调整与更换，降低后期运维的时间成本。框架的所有安装孔位均采用标准化设计，可兼容不同厂商的标准包装功能组件，方便用户根据自身生产需求更换封切、打码、计数等功能模块，无需重新加工机架结构。
