立式双工位气动包装执行机构结构设计

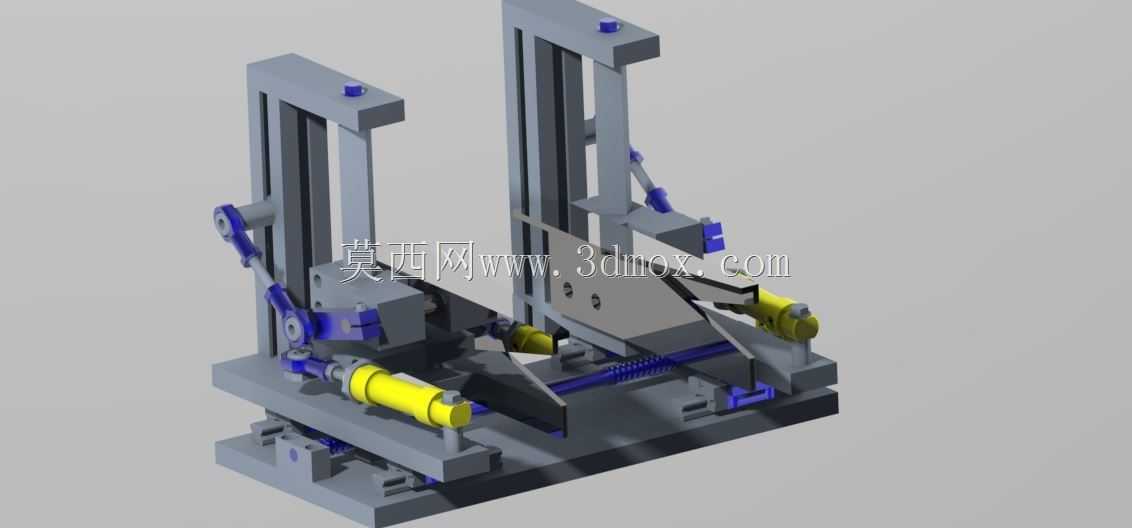

　　这套立式双工位气动包装执行机构，主要面向中小规格硬质盒装、袋装产品的外包装封装工序适配，常见应用在食品、日化小五金类产品的末端包装产线，可对接前段理料输送线完成待包装物料的承接、定位、封装压合全流程动作，替代传统单工位包装设备的等待空程，将单循环作业效率提升近40%。整体结构采用双侧立式立柱作为承载主体，底部安装底板预留了与产线机架对接的T型槽安装位，安装边界控制在长820mm、宽650mm、高970mm范围内，不需要对现有产线做大规模裁切改造即可完成挂载，适配多数常规节拍的包装流水线安装空间要求。

　　设计阶段优先考虑气动元件的布局合理性，将横向推料气缸、纵向压合气缸分别布置在机架的低位与侧装位，避免气缸管路与运动构件产生干涉，所有气动元件的安装座均设计了腰型调节孔，可根据待包装产品的实际尺寸调整推进行程与压合高度，兼容宽度120mm-280mm、高度80mm-220mm区间的多规格包装物作业。两侧工位的运动导轨采用线性滑轨导向，相比传统导杆导向结构，运动过程中的卡滞风险更低，重复定位精度可控制在±0.2mm以内，能够满足包装压合工序的对位精度要求，避免出现压合偏移、封装错位的问题。

　　机构中部设置了可调式物料定位挡板，挡板表面粘贴防滑聚氨酯垫层，既可以避免硬质金属面刮伤包装物表面，也能在推料过程中提供足够的摩擦力防止物料移位，挡板的安装位置可通过侧边的锁紧螺栓快速调整，切换产品规格时的调试时间可控制在15分钟以内。底部机架预留了电气阀组的安装空间，可将控制气路的电磁阀组就近安装在机架内侧，缩短气路管路长度，降低气压损耗同时提升气缸动作的响应速度，管路走线全部通过机架内侧的走线槽排布，避免外露管路被运动构件剐蹭破损，提升设备长期运行的可靠性。

　　整套机构的受力构件均做了有限元受力校核，立式立柱在最大压合力工况下的形变量控制在0.1mm以内，不会因为长期反复受力出现结构变形导致的精度衰减，适合在批量连续生产的包装产线上长期稳定运行。
