带电机驱动的工业打磨作业装置结构

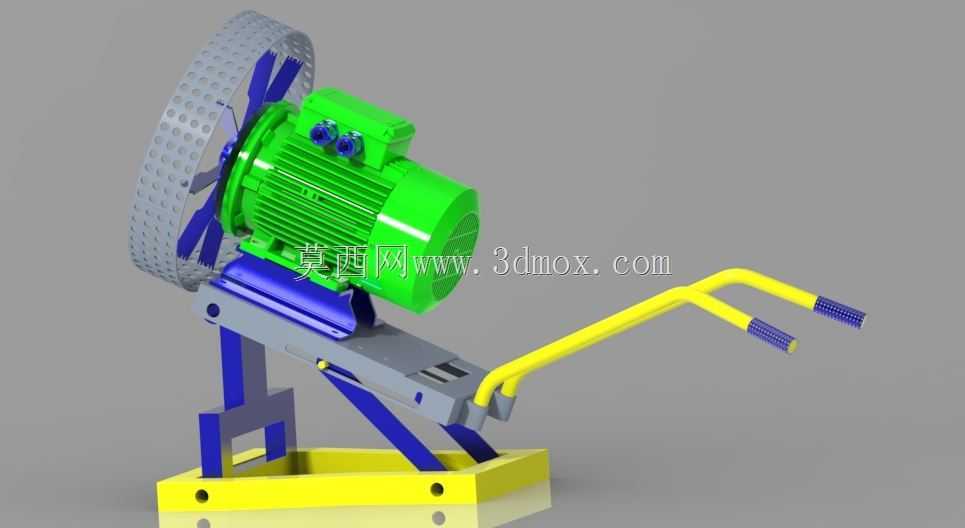

　　这套打磨作业装置的结构设计，核心围绕中小型工件的端面、焊缝飞边打磨工况展开，常见于五金加工车间、小型结构件预制工位，适配单人手持操作的作业场景，可替代纯手工角磨机完成固定轨迹的打磨工序，降低作业人员手持高震动工具的劳动强度。从结构布局来看，装置采用卧式驱动电机直连打磨轮的传动方案，省去了中间皮带或齿轮传动的冗余结构，动力传递路径更短，运行时的传动损耗更低，同时也减少了后期维护的易损件数量。

　　驱动电机通过螺栓固定在倾斜布置的安装滑台上，滑台与底部机架之间设置了铰接支点，配合黄色的操作手柄，可实现打磨轮进给量的手动调节，作业时操作人员握持手柄下压即可控制打磨轮与工件的接触压力，松开后依靠机架上的支撑结构复位，操作逻辑贴合一线工人的作业习惯。底部的黄色安装底座预留了两个对称的螺栓安装孔，可直接固定在工位工作台面或者移动式支架上，安装孔的中心距适配常规工业工作台的T型槽间距，不需要额外制作过渡连接板即可完成固定。打磨轮外侧设置了半包围式的防护挡板，挡板采用镂空冲孔结构，既能够阻挡打磨过程中飞溅的磨屑与碎粒飞向操作人员，又不会完全遮挡打磨接触区域的视线，方便作业人员实时观察打磨状态。

　　手柄末端设置了防滑的纹路结构，握持区域的角度经过人机工程校核，操作人员站立作业时手臂自然弯曲即可握持，长时间操作不易产生肌肉疲劳。机架的支撑腿采用折弯钢板焊接结构，在铰接受力点位置额外加焊了加强筋，承受打磨作业的反作用力时不会出现结构形变，保证打磨进给量的控制精度。整套装置的外形轮廓在横向进给方向的最大行程可覆盖常规150mm直径打磨轮的作业范围，安装时需要在底座后方预留至少200mm的操作空间，方便手柄下压动作不受周边设备干涉。设计过程中特意将电机的接线盒位置布置在机身顶部，避免打磨产生的金属碎屑堆积在接线部位引发电路故障，电机外壳的散热筋朝向无遮挡的外侧，连续作业时的散热效率不会受周边结构影响。打磨轮的安装法兰采用标准锥面配合结构，更换不同粒度的打磨轮时不需要专用拉马工具，徒手配合扳手即可完成拆装，适配粗磨、精磨不同工序的快速切换需求。
