倾斜式螺旋喂料输送设备结构设计

　　该倾斜布置的螺旋输送装置，主要面向粉体、小颗粒散料的定量喂料与短距离提升输送场景，常见于粮食加工、塑料改性、建材配料、化工粉体投料等生产环节，可衔接料仓与下游加工设备，完成散状物料从低位料斗到高位受料点的密闭输送，避免物料输送过程中产生扬尘撒漏问题。设备整体采用圆管作为螺旋叶片的承载壳体，进料端设置上方扩口的方锥形料斗，料斗下部做收口过渡设计，与螺旋壳体进料口平滑衔接，可有效减少物料架桥、卡料的概率，进料斗的敞口尺寸适配常规人工倒料或上游料仓落料的对接需求，无需额外增设过渡接料结构。驱动单元布置在螺旋壳体的上端出料侧，采用直联安装方式，可减少传动环节的功率损耗，同时避免驱动端靠近进料侧被散落物料污染，降低日常维护的清理难度。

　　螺旋轴整体沿倾斜方向布置，倾角适配多数车间内低位投料、高位进料的设备布局需求，壳体下部设置三脚支撑结构，支撑腿的高度可根据现场安装需求做小幅调整，支撑脚底部预留安装孔位，可直接通过膨胀螺栓固定在车间地面，无需额外焊接安装机架，减少现场安装的工作量。螺旋叶片采用等螺距实体面设计，针对流动性较好的粉体、颗粒物料输送效率稳定，叶片与壳体内壁的间隙控制在合理范围，既避免运转过程中叶片刮蹭壳体产生异响与磨损，也能减少物料残留，降低换料清理的工作量。出料口设置在螺旋壳体下端的侧部？不对，不对，看结构，上端是驱动，下端接料斗下方的锥段？

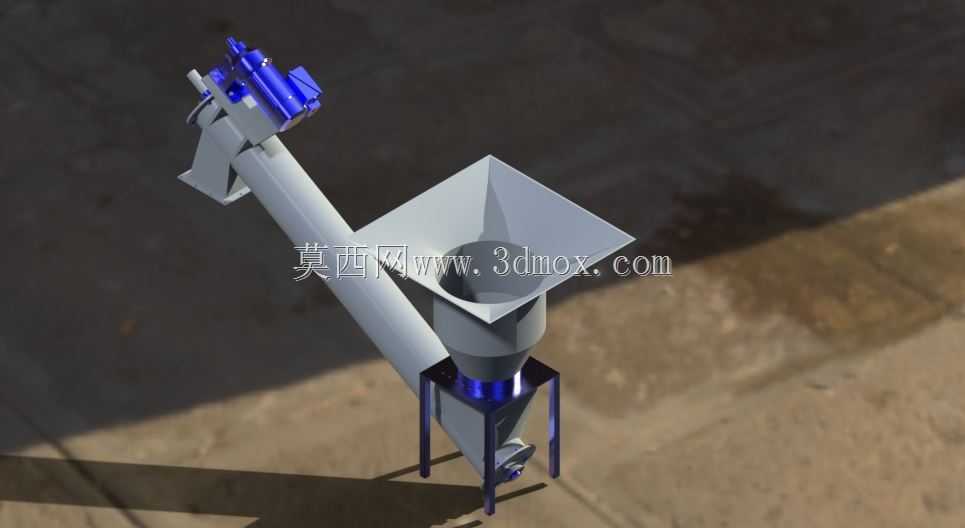

　　哦不对，图里的结构是料斗在中间靠下，斜管向上延伸，上端装驱动，所以物料从方料斗投入，进入螺旋管后，由旋转的螺旋叶片沿斜管向上推送，从斜管上端靠近驱动侧的出料口排出，可直接对接挤出机、混合机、包装机等设备的进料口。设计过程中重点考量了物料流动的顺畅性，料斗与螺旋管的衔接处做了圆弧过渡，避免直角位置积料，支撑结构的受力点均匀分布在螺旋管下部与料斗侧部，可抵消设备满负荷运转时产生的振动，提升运行稳定性。设备的整体外轮廓尺寸紧凑，倾斜布置的形式相比垂直螺旋输送机占用的垂直空间更小，相比水平输送机可同时完成物料提升，适合空间受限的车间产线布局改造，安装时只需确认进料口与出料口的高度差、水平投影距离，即可快速完成定位固定，无需复杂的管线对接。
