小型锤片式物料粉碎处理设备结构

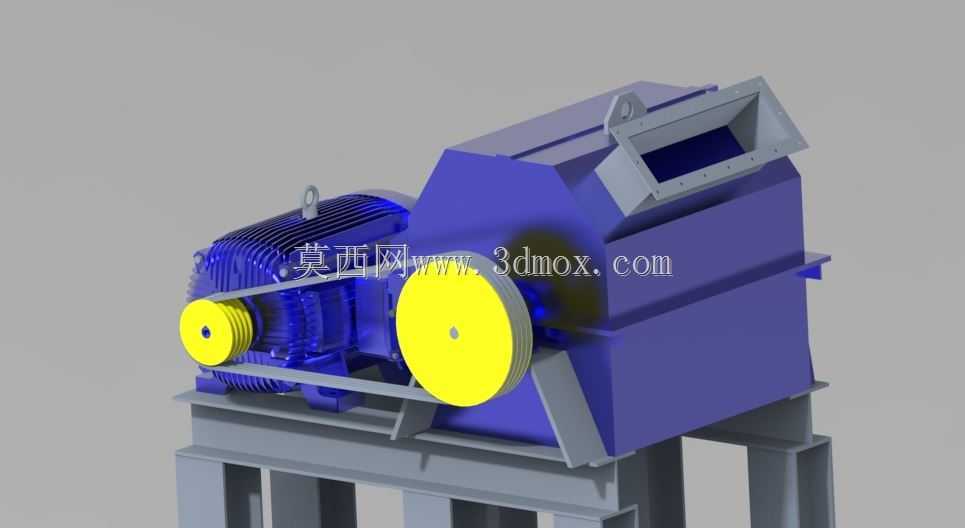

　　这款小型粉碎设备的三维结构，主要面向小批量物料破碎作业场景，适配小型加工厂、实验室物料预处理、农林废弃物细碎加工等工况，可处理硬度不超过中等硬度的脆性物料，包括谷物秸秆、小块矿石、工业边角料、生物质原料等，通过高速冲击作用完成物料的粒度缩减，出料粒度可通过调整筛网规格实现灵活适配。从结构布局来看，设备采用驱动单元与破碎腔一体化撬装设计，整体通过型钢焊接机架承载所有功能部件，机架底部预留了地脚螺栓安装孔位，安装时可直接固定在混凝土基础或者钢制平台上，无需额外搭建复杂支撑结构，整体安装边界紧凑，适合场地空间有限的作业点位布置。

　　驱动部分采用带传动结构，大小带轮的传动比经过匹配设计，可在普通四级电机输出转速下，将破碎腔转子的工作转速调整到合适的冲击线速度，带传动结构同时具备过载缓冲能力，当破碎腔进入不可破碎的硬物时，皮带可产生短暂打滑，避免刚性冲击直接损坏电机或者转子部件，日常维护时仅需调整电机安装座的张紧螺栓即可更换皮带，维护操作门槛较低。破碎腔采用上宽下窄的焊接箱体结构，顶部开设倾斜进料口，进料口设置了挡料边结构，可避免高速运转时物料从进料口飞溅弹出，保障作业安全；腔体内部的转子组件预留了锤片安装位，可根据处理物料的特性更换不同材质、不同重量的锤片，适配不同的破碎粒度需求；腔体下部为筛网安装区域，破碎后达到粒度要求的物料会通过筛网孔排出，未达到粒度的物料会在腔体内继续接受锤片冲击研磨，直到粒度达标。

　　设备的外形尺寸经过紧凑化设计，整体长度控制在两米级范围，宽度不超过一米，整体重心落在机架支撑范围内，运行时的振动幅度可控制在较低水平，无需额外做复杂的减震基础处理。设计过程中充分考虑了易损件的更换便利性，破碎腔的侧盖采用快拆式螺栓固定，打开侧盖即可直接更换锤片与筛网，无需拆解整体进料结构；电机安装座设置了长条形调节孔，可快速调整皮带张紧度，日常运维无需专用工装即可完成大部分保养操作。从结构强度来看，破碎腔箱体采用加厚钢板焊接而成，焊缝位置做了加强筋处理，可承受长期高速冲击带来的交变载荷，机架的型钢选型经过载荷校核，可承载驱动单元与破碎腔的整体重量，同时抵消转子运转时产生的动载荷，保证设备长期运行的结构稳定性。
