工业卧式锤片式物料粉碎设备结构设计

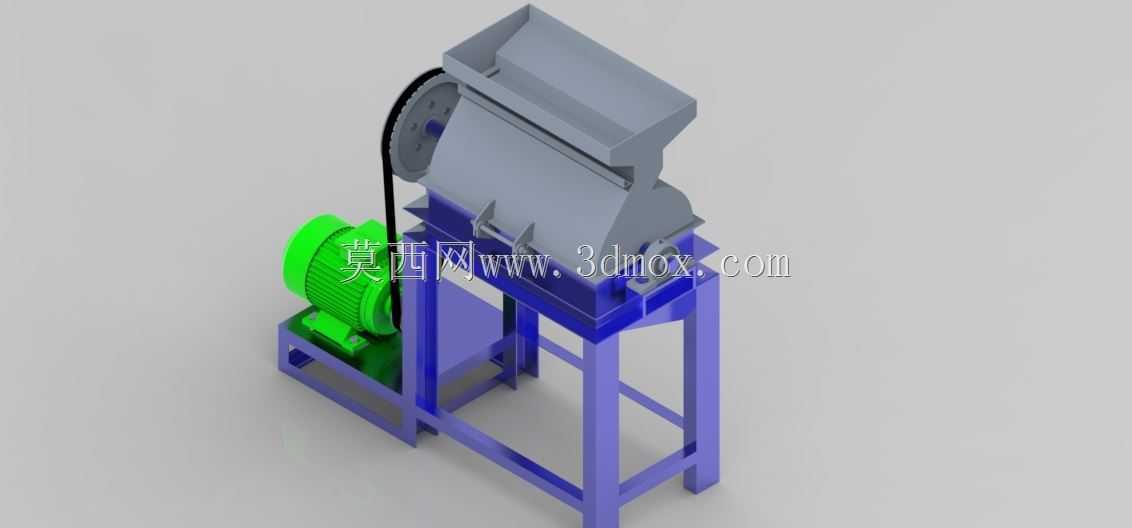

　　这款卧式粉碎设备的三维结构设计，主要面向农副产物加工、生物质原料预处理、小型固废破碎等生产场景，可完成玉米秸秆、谷壳、边角木料、轻质塑料残料等中低硬度物料的碎化作业，适配中小型加工厂的单机生产或配套生产线前置碎料工序需求。从结构布局来看，设备采用分体式机架承载设计，底部方管焊接机架通过型材拼接形成稳定支撑框架，预留了地脚安装孔位，可直接通过膨胀螺栓固定于硬化水泥地面，安装时需保证机架上平面水平度偏差不超过1.5mm/m，避免运行过程中出现异常振动。

　　上部的粉碎腔采用上宽下窄的溜槽式进料结构，进料口向外延伸形成导料斜面，可配合人工投料或皮带输送机自动上料，进料腔内部做了圆弧过渡处理，减少物料卡滞残留的可能，同时在进料侧设置了挡料边，防止碎料飞溅溢出。传动部分采用皮带轮减速传动结构，驱动电机卧式安装在机架侧方的独立安装座上，电机轴与粉碎腔主轴通过三角带连接，皮带外侧设置半包围式防护罩，既避免传动部件外露引发安全隐患，也预留了皮带张紧调节的操作空间，日常维护时只需松开电机固定螺栓即可调整皮带松紧度。

　　粉碎腔内部核心作业部件为锤片式转子结构，转子高速运转时带动锤片冲击、剪切进入腔体内的物料，将物料破碎至设定粒径后通过腔底的筛网排出，设计时充分考虑了转子的动平衡校准，所有锤片安装座做对称配重处理，降低高速运转时的径向跳动量。设备整体外形尺寸适配常规车间进门宽度，整机重心落在机架支撑面的中心区域，吊装转运时可直接通过机架上预设的吊耳完成起吊，无需额外制作吊具。结构设计过程中对易损件做了快拆考量，粉碎腔侧盖采用快开式螺栓固定，更换筛网或锤片时无需完全拆解腔体，可大幅缩短日常维护的停机时间；电机安装座预留了不同功率电机的安装孔位，可根据实际处理物料的硬度、产能需求适配对应功率的驱动单元，无需改动主体机架结构。出料端位于粉碎腔正下方，可直接对接集料袋或者螺旋输送进料口，适配不同的出料收集方式，整体结构无多余冗余设计，所有受力部位均做了加强筋处理，保证长时间连续作业的结构强度。
