N50型卷料贴标滚印设备结构设计

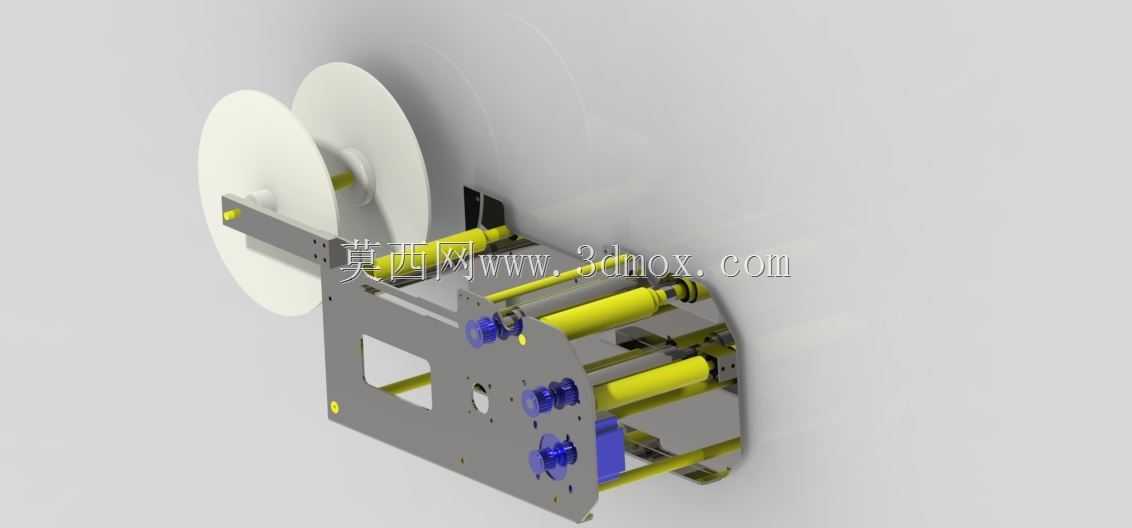

　　该设备针对卷装标签的连续滚印贴合作业场景设计，主要适配成卷不干胶标签、标识膜类物料的输送与滚压贴合工序，常见于电子元器件标识、小型零部件打标、包装辅料贴附的生产线配套环节，可独立作为单机工位完成卷料标签的放料、导向、滚压输出全流程动作，无需额外搭配复杂的外接送料组件。从结构布局来看，设备采用立式侧板安装架构，两块平行的金属加工侧板作为核心承载基体，所有功能辊轴、导向组件、驱动衔接位均通过侧板上的定位孔完成装配，安装时可通过侧板预留的固定孔位直接锁附在生产线架体或独立工作台面上，整体横向占用空间控制在窄幅区间，适配小工位的紧凑排布需求，不会占用过多生产线的横向安装边界。

　　放料端采用双盘式承料结构，可同时装载两卷标准幅宽的标签卷料，料盘通过快拆式轴端挡圈固定，换卷时无需拆卸整体轴座，仅需松开挡圈即可完成料卷更换，料盘下方设置阻尼式张力调节组件，可根据料卷卷径变化自动调整放料阻力，避免料卷惯性松脱导致的标签偏移、褶皱问题。走料路径上排布多根硬质阳极氧化处理的导向辊，所有导向辊均采用高精度轴承支撑，转动阻力极小，可保证薄型标签料带走料过程中无卡滞、无拉伸变形，辊轴的平行度经过装配调校，可避免料带走偏问题。

　　滚印贴合端采用多辊平行排布结构，黄色包覆层的压合辊具备合适的表面硬度，既可以保证标签与被贴工件表面的贴合压力均匀，又不会压伤标签表面的印刷涂层，压合辊的间隙可通过侧板上的调节旋钮微调，适配不同厚度的标签料带与被贴工件。侧板上预留的驱动安装位可适配伺服电机或步进电机的直连安装，也可通过同步轮衔接外部生产线的同步驱动信号，保证贴标速度与生产线输送速度完全匹配，不会出现贴标错位、标签拉扯断裂的问题。设备整体结构没有冗余的复杂构件，所有易损件均采用标准化快拆设计，日常维护时仅需更换磨损的压合辊套或导向轴承即可，无需整体拆解设备，可大幅降低产线运维的停机时间。

　　走料路径的设计充分考虑了薄型料带的走料特性，所有转角位置均采用大圆弧过渡导向，避免小角度折弯导致的料带折痕、标签脱落问题，料带张力可通过末端的弹性压辊实时反馈调整，保证高速走料状态下的张力恒定。
