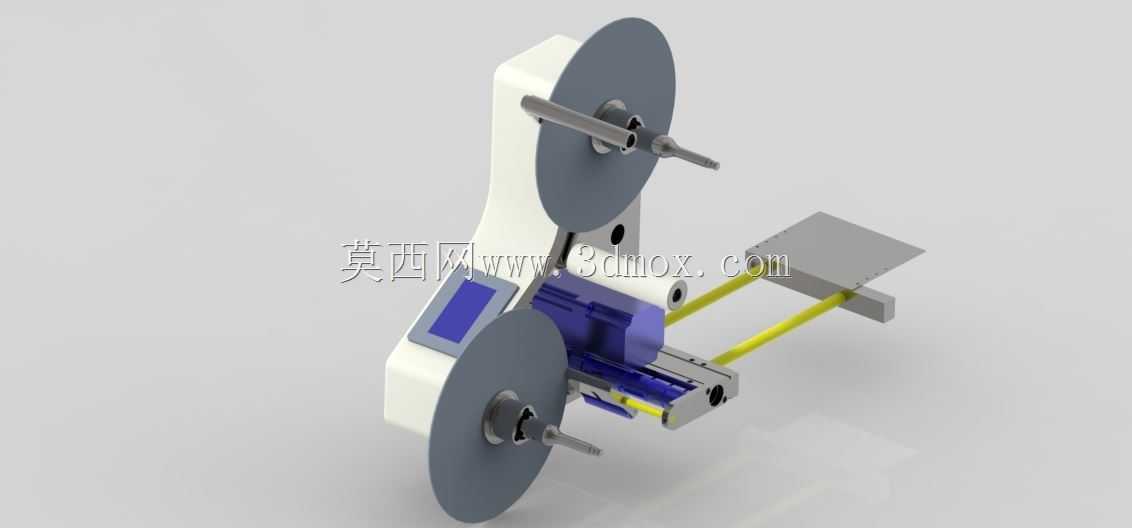

半自动圆盘贴标执行机构三维结构

　　该结构针对小批量多规格产品的平面贴标工序设计，常见于电子元器件、小型塑胶件、日化小样包装的产线补标、小批次生产场景，适配不需要高速连续作业、换型频繁的生产单元，可独立作为工位设备使用，也可嵌入小型工作台式生产线完成贴标工序。设备采用双圆盘卷装标签供料结构，上下两个料盘分别承担标签带放卷与底纸收卷功能，放卷轴带阻尼调节结构，可根据标签底纸厚度调整张紧力，避免拉断底纸或标签带松弛偏移；收卷端通过同步带与送料辊联动，保证标签带走带精度控制在±0.2mm范围内，满足常规产品贴标位置公差要求。

　　贴标执行端采用滑台式压合结构，标签剥离板探出长度可根据标签尺寸微调，当标签被剥离至预设位置时，压合块沿直线导轨伸出，将标签平整压合在待贴工件表面，压合块表面贴附防滑硅胶层，避免刮伤标签表面印刷层，同时保证压合时标签与工件表面无气泡残留。设备侧边设置的操作面板集成了走带步进、单步贴标、计数清零功能，操作人员放置工件后可通过脚踏开关触发贴标动作，也可切换至自动模式配合外接传感器实现工件到位自动贴标。设计阶段优先考虑了换型便捷性，料盘挡圈采用快拆式旋钮固定，更换不同宽度的标签卷时无需额外工具，1分钟内即可完成料卷更换；标签带走带路径的导辊均采用悬臂式安装，穿带时无需拆卸结构件，降低操作人员换型操作难度。

　　安装边界方面，设备主体底座预留四个M6安装孔位，可直接固定在标准铝型材工作台上，整体占用台面尺寸不超过350mm*200mm，出料侧延伸的工件托板可根据工件大小调整伸出长度，托板表面设置定位挡块，可快速适配不同长宽尺寸的方形、圆形工件贴标需求，无需额外制作定制工装。走带机构的驱动步进电机内置在主体立腔内部，外部无裸露传动部件，避免生产过程中操作人员误触，同时减少车间粉尘进入传动结构造成的磨损，日常维护仅需定期清洁剥离板刃口与导辊表面残留胶层即可，无需复杂的拆解保养。
