工字钢轨道手动环链葫芦吊装结构

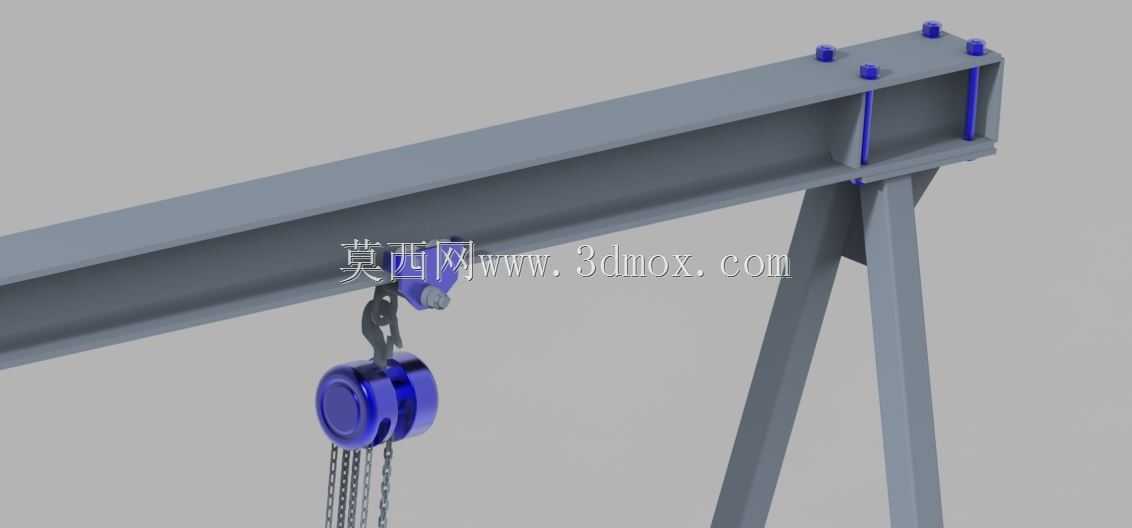

　　这套吊装结构以标准热轧工字钢作为承载主梁，搭配A型钢制斜撑支架形成稳定的门型受力框架，工字钢上翼缘通过六角头高强螺栓与支架顶部端板锁紧固定，螺栓排布避开工字钢腹板与翼缘的过渡圆角区域，避免安装时出现应力集中点，端板与工字钢翼缘的贴合面做铣平处理，保证接触面积不低于翼缘接触区域的85%，防止长期受载后出现连接松动。行走小车直接卡装在工字钢下翼缘两侧，车轮轮缘做圆弧倒角处理，匹配工字钢下翼缘的斜度，行走过程中不会出现卡滞或啃轨现象，小车下方直接悬挂环链葫芦本体，葫芦的吊钩组配备防脱棘爪，防止吊装作业中吊索意外滑脱。

　　从安装边界来看，工字钢主梁的跨度适配中小型车间内的定点吊装工位，支架的支腿外扩角度经过受力校核，满载状态下整机抗倾覆系数满足起重设备安全规范要求，支腿底部预留地脚螺栓安装孔，可直接固定在混凝土地面基础上，不需要额外做复杂的预埋结构。实际应用场景覆盖机加工车间的工件周转、维修工位的零部件拆装、仓储区域的重物码放，不需要外接电源，依靠人力拉动链条即可实现重物的升降与横向移动，适合无供电条件或者防爆要求的作业区域。设计过程中优先考虑结构的易维护性，行走小车的车轮轴采用注油式润滑结构，葫芦的传动齿轮组做封闭防尘处理，日常只需要定期加注润滑脂即可保证运行顺畅，不需要频繁拆解维护。

　　工字钢的选型根据额定起重量匹配对应型号，翼缘宽度与小车轮距做适配设计，不同起重量的葫芦可以直接更换适配小车后安装在同规格轨道上，拓展性较强。环链采用合金钢锻造，经过拉伸载荷测试，单链破断载荷满足额定载荷的4倍以上安全系数，吊钩采用锻造合金钢材质，表面做淬火处理，耐磨性能优异，长期受载不会出现塑性变形。整个结构的受力传递路径清晰，重物载荷通过吊钩传递给葫芦本体，再经行走小车传递到工字钢主梁，最终通过两侧斜撑支架分散到地面基础，每个受力节点的载荷都经过校核，避免出现局部应力过大导致的结构变形。
