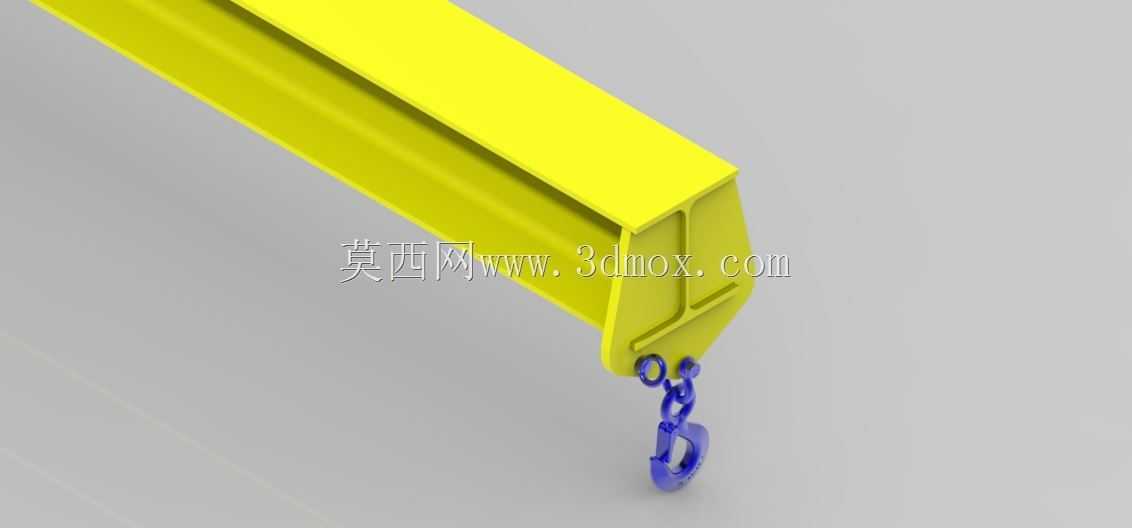

55型平衡吊臂末端吊钩组件结构设计

　　该结构为平衡吊的末端执行承载部件，主要适配车间工位内的频繁小载荷吊装转运场景，常见于机加工工位工件上下料、装配线重型零部件对位安装、仓储区域小型货筐的短距离调运作业，相比传统电动葫芦，这类平衡吊结构能让操作人员以极小的操作力实现载荷的悬停与位移，大幅降低重复吊装作业的劳动强度。从功能特性来看，该组件集成了吊臂端连接座、多级吊链、防脱吊钩三个核心部分，连接座采用箱型加强结构，与吊臂主梁的端板通过销轴铰接，可在垂直平面内实现小范围的角度自适应，避免吊装过程中吊链出现别劲、卡滞的问题；吊钩部分自带弹簧复位的防脱挡片，能防止吊装过程中吊索意外滑出吊钩引发安全事故，吊链采用短环链结构，每节链环的接触应力经过校核，可承受额定载荷下的冲击载荷，不会出现突然断裂的风险。

　　设计过程中优先考虑了操作的便捷性与结构可靠性，吊臂端的黄色涂装部分为箱型焊接结构，内部设置了两道加强筋，对应吊钩铰接点的位置做了局部加厚处理，避免长期受交变载荷出现焊缝开裂的问题；吊钩与吊链的连接位置设置了转动副，可绕垂直轴线360度旋转，方便吊装时调整工件的朝向，不需要操作人员反复挪动站位对位。安装边界方面，该组件的吊臂端连接孔位与同规格平衡吊的主梁端板完全匹配，不需要额外加工转接板即可直接装配，吊钩的开口尺寸适配常规的吊装带、卸扣规格，可兼容车间内现有通用吊具，不需要单独采购配套索具；整体结构的重心经过配平，空载状态下吊钩自然下垂，不会出现侧偏、晃荡的问题，操作人员推拉载荷时的操作力控制在5公斤以内，长时间作业也不会产生明显的疲劳感。

　　实际使用中，这类结构的维护成本极低，仅需要定期在铰接点、吊链连接位置加注润滑脂，检查防脱挡片的弹簧弹力是否正常即可，不需要复杂的日常维保，非常适合生产节拍较快的制造车间使用，能有效提升工位间物料转运的效率，减少人工搬运重物带来的职业伤害风险。
