小型半自动卷料滚印加工设备结构

　　这套小型半自动卷料加工设备主要面向窄幅卷材的表面滚印作业场景，常见于小批量包装辅料、窄幅标签带、小型绝缘卷材的表面标识转印工序，适配幅宽在200mm以内的成卷柔性基材，相比全自动滚印线占地更小，适合小批量多批次的零散加工需求，不需要复杂的联机调试，单人即可完成上料、对位、启动、收料的全流程操作。设备整体采用立式双侧板支撑结构，两块平行的立式安装板作为所有功能组件的安装基准，所有辊轴、导向件、紧固件都直接固定在两侧立板上，没有额外的焊接机架，整体安装边界控制在长320mm、宽180mm、高420mm范围内，可直接放置在常规工作台面上使用，不需要专门做设备基础固定，底部的两个支脚直接贴合工作台面，靠自身重量即可保持运行稳定。

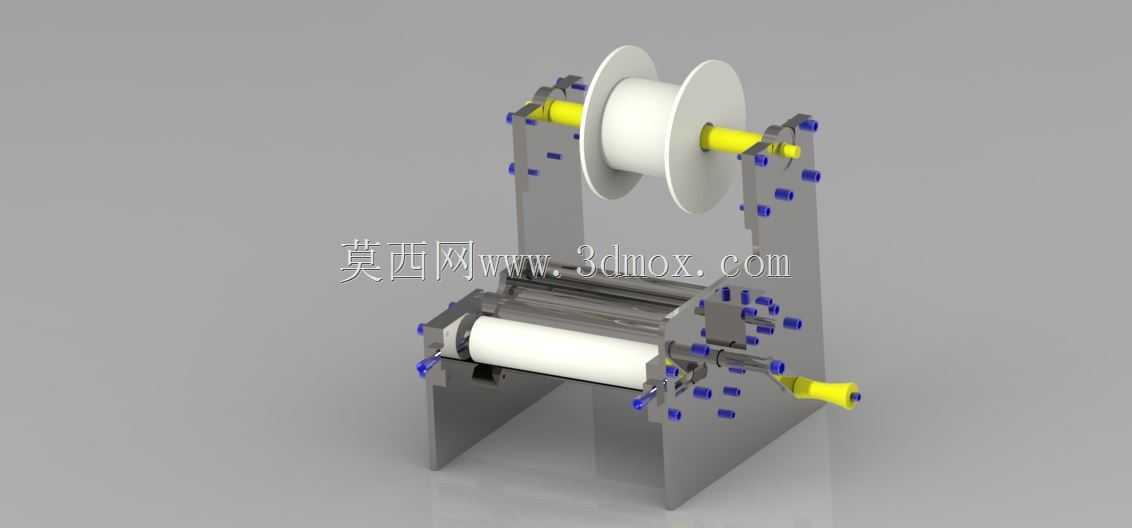

　　上部的放卷组件采用悬臂式气胀轴结构，可适配内径76mm的标准料卷，最大料卷直径可容纳200mm，放卷轴两端配有阻尼调节块，可根据基材厚度调整放卷阻力，避免放卷速度过快导致基材松垮下垂，放卷位的两侧配有挡料盘，可根据基材宽度调整挡盘间距，避免料卷在放卷过程中出现轴向窜动，保证走料位置始终对齐下部滚印辊的工作面。中部的核心作业区由上下两根平行的压合辊组成，下辊为固定安装的硬质橡胶辊，表面做哑光防滑处理，上辊为可上下微调的压印辊，两端配有弹簧压紧结构，可通过侧边的调节旋钮调整两辊之间的压紧力，适配0.05mm到0.5mm厚度的不同基材，滚印作业时基材从两辊之间穿过，压印辊表面预先制作好标识图案，转动过程中即可将图案连续转印到基材表面，辊组的进料侧和出料侧都配有小型导向轴，导向轴表面做抛光处理，不会刮伤基材表面，保证走料过程平顺无褶皱。

　　下部的收料组件和上部放卷结构对应，同样采用悬臂轴设计，可手动转动收卷轴将加工完成的卷材重新收卷成盘，收卷轴配有简易的止回结构，避免收卷完成后料卷松散回退。整套设备的紧固件全部采用标准内六角螺栓，所有辊轴的支撑位都配有自润滑轴套，日常维护只需要定期清理辊面残留的油墨即可，不需要复杂的润滑保养，结构上没有复杂的传动齿轮组，手动转动即可完成作业，也可根据需求外接小型伺服电机驱动辊组转动，升级为半自动连续作业模式，适配不同的生产节拍需求。

　　设计过程中特意将所有调节部件都设置在设备外侧，操作人员不需要拆卸护板即可完成阻尼调整、压紧力调整、挡料盘位置调整的操作，换卷时只需要扳动放卷轴的快拆手柄即可取下空纸筒，更换新料卷的全程不超过一分钟，非常适合小批量加工场景下频繁换料的使用需求。
