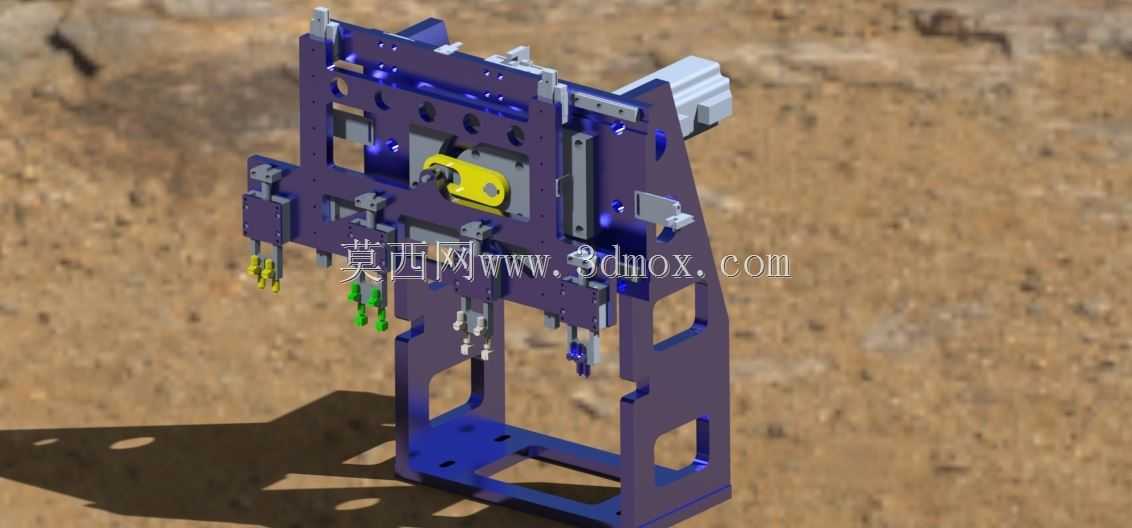

这套多工位执行模组的结构设计,核心面向离散制造产线的多工序并行作业场景,常见于小零部件的装配、检测、点位加工工位的末端执行搭载,可直接集成在倍速链产线的侧装工位或者独立工站的机架上,替代传统单工位单执行机构的排布方式,压缩工站占地空间的同时,减少工件在不同工位间流转的定位误差累积。从结构布局来看,整体采用立式门型安装基座,基座主体通过整块板材铣削加工成型,预留了多组线性导轨的安装基准面,所有安装孔位均做了同轴度公差约束,保证各执行单元的运动平行度控制在0.02mm以内,避免长期运行出现卡滞、偏磨的问题。
基座底部设计了带定位销孔的安装法兰,可直接与标准铝型材机架或者焊接机架的安装面对接,安装边界的长宽尺寸控制在400mm*300mm范围内,整体高度不超过550mm,适配多数中小型自动化工站的内部空间预留要求,不需要额外对现有产线做大规模结构改造即可完成搭载。功能层面,模组集成了三组独立的竖向执行单元,每组单元可根据工艺需求搭载吸嘴、夹爪、点胶阀或者检测探头,中部设置的凸轮驱动机构可实现三组执行单元的时序动作配合,通过单动力输入即可完成多工位的顺序作业,相比每个单元独立配置驱动元件的方案,能减少动力线缆、气路的排布复杂度,降低设备的后期维护点位。
设计过程中特意将驱动元件侧装在基座的侧面安装位,避开了执行端的作业区域,防止作业过程中产生的碎屑、切削液飞溅到动力元件上,延长元件的使用寿命;所有运动副的位置都预留了润滑脂加注通道,日常维护不需要拆解整体结构即可完成保养作业。各执行单元的行程做了机械硬限位设计,在程序限位失效的情况下,硬限位块可阻挡执行端超程运动,避免撞坏工件或者工装本身,同时每个执行单元的安装位置都设计了可调腰型孔,可根据不同工件的孔位、尺寸调整执行端的相对位置,兼容一定尺寸范围内的多型号产品生产,不需要重新加工整套基座,降低产线换型的成本。
结构上的镂空设计一方面是为了减轻整体自重,降低安装机架的负载要求,另一方面也方便观察内部传动机构的运行状态,出现卡料、传动异常时可快速定位故障点,不需要大面积拆解护罩。气路和线缆的走线槽全部集成在基座的背部,所有线缆通过拖链连接,运动过程中不会出现线缆拉扯、气路弯折的问题,走线整齐度更高,也避免了线缆外露带来的安全隐患。
