弯管加工定位夹持工装夹具结构设计

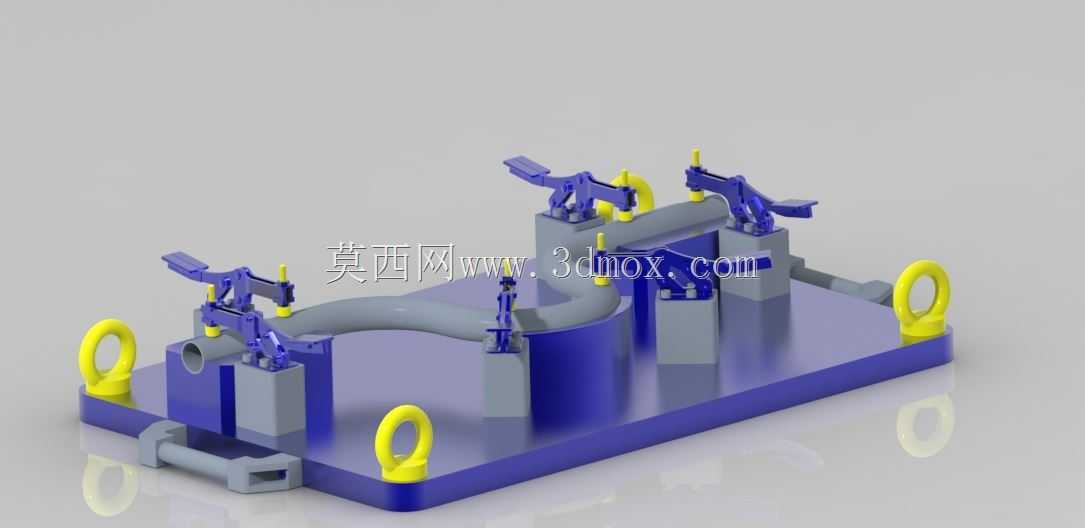

　　这套工装主要面向小口径异形弯管的机加工、焊接工序定位场景，在航空液压管路、汽车供油管路、工业流体管道的批量加工环节中，这类异形弯管因为空间走向复杂，普通平口钳、V型块无法实现稳定的多点定位，很容易在加工受力时出现窜动、形变，直接导致管口角度偏差、配合面加工超差，最终造成管路装配时密封失效、应力集中等问题。整套工装采用一体化铸造底座作为承载基础，底座上根据弯管的空间走向，预先加工出多个定位块安装基准面，每个定位块的支撑面完全贴合弯管对应管段的外圆柱面，限制弯管沿轴向、径向的六个自由度，避免定位过约束导致的装夹变形。

　　底座边缘设置的四个黄色吊环为标准起重吊点，单吊点额定载荷满足整套工装连同工件的起吊需求，方便工装在不同加工工位、焊接工位、检测工位之间转运，无需反复拆装工件，能有效减少重复装夹带来的定位误差。压紧机构采用快速夹钳结构，每个夹钳的压头位置对应弯管的刚性支撑点上方，压头端部镶嵌尼龙垫块，避免压紧力直接作用在管壁造成表面压伤，夹钳的压紧行程经过校核，既保证足够的夹持力抵消铣削、钻孔时的切削力，又不会因为压紧力过大导致薄壁弯管产生塑性形变。

　　设计过程中优先遵循基准统一原则，将弯管的管口端面、外圆柱面作为统一的定位基准，所有定位块的安装面都以底座的底面、侧面作为加工基准，一次装夹即可完成管口倒角、法兰焊接、传感器安装孔加工等多道工序，不需要二次找正。安装边界方面，底座底部设置有定位键槽，可直接与加工中心工作台的T型槽配合定位，底座总高度控制在普通立式加工中心的Z轴行程安全范围内，压紧夹钳的最高点不会超出机床主轴的安全移动区间，避免加工过程中出现撞机风险。

　　底座上还预留了排屑缺口，加工产生的金属切屑可以顺着缺口滑落，不会堆积在定位面上影响后续装夹的定位精度，夹钳的所有铰接点都设计有润滑油注油孔，长期使用时可以定期加注润滑脂，减少铰接部位的磨损，保证压紧动作的顺畅与夹持力的稳定。
