工业卧式滚筒式研磨破碎设备结构

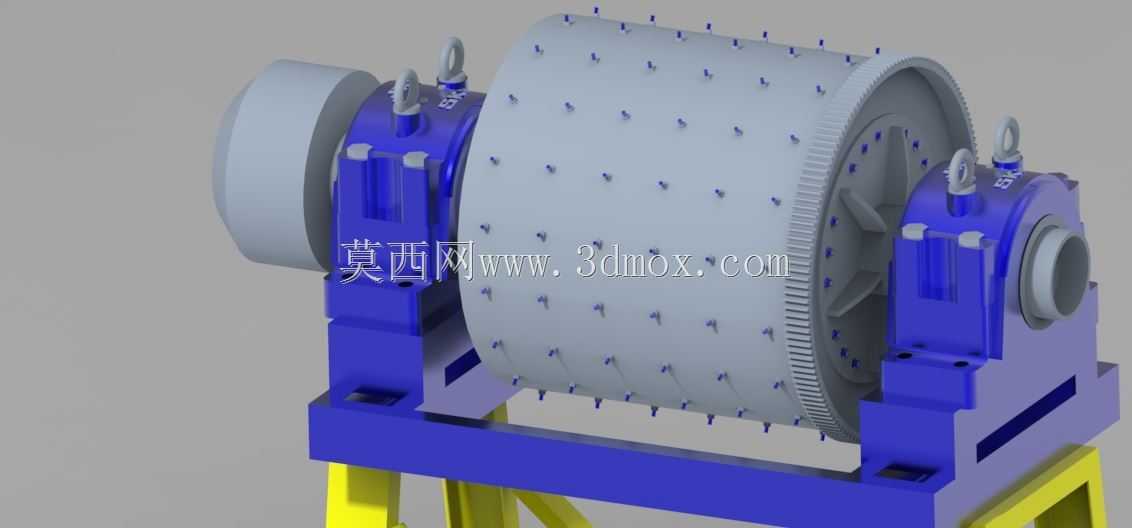

　　该设备主体为卧式回转滚筒结构，配套双侧剖分式轴承座支撑组件，整体通过型钢焊接机架完成落地安装，主要应用于矿山、建材、化工领域的物料细碎与研磨工序，可对中硬质地的矿石、工业废渣、建筑骨料进行连续化的粉磨加工，适配干法、湿法两种作业工况。从结构设计逻辑来看，滚筒外壁均匀布置的凸起构件为研磨介质衬板固定桩，作业时衬板配合筒体内装填的钢球或钢段，随滚筒回转过程中产生的冲击、碾磨作用力完成物料破碎，滚筒端侧集成的大齿圈结构用于匹配传动系统输出扭矩，齿圈采用分段拼接式设计，便于后期磨损后的局部更换，降低运维成本。

　　双侧轴承座选用带吊装环的剖分式重型轴承座，可承受滚筒满载工况下的径向载荷与少量轴向窜动，轴承座与机架之间设置定位止口，安装时可快速完成同轴度找正，避免后期运转出现轴承偏磨、温升异常问题。机架采用H型钢焊接成型，底部预留地脚螺栓安装孔位，安装边界需匹配现场混凝土基础的预埋螺栓间距，设备整体安装时需保证两侧轴承座的同轴度公差不超过0.2mm/m，滚筒水平度偏差控制在0.15mm/m以内，避免运转过程中出现筒体窜动、衬板偏磨的问题。滚筒筒体采用厚钢板卷制焊接而成，端盖与筒体采用高强度螺栓连接，端盖中心的轴颈与轴承内圈采用过盈配合，装配时需采用热装工艺保证配合紧密度。

　　设备进料端设置喇叭口导料结构，可顺畅承接上游输送设备送入的待加工物料，出料端设置格栅式筛板，可控制研磨后物料的出料粒度，避免过大颗粒进入下一工序。设计过程中针对筒体的动平衡做了专项优化，所有衬板安装位的重量差控制在允许范围内，减少设备高速运转时的振动幅值，降低轴承与基础的载荷冲击。两侧轴承座配置独立的润滑脂注油通道，可在设备不停机状态下完成定期补脂作业，适配长时间连续生产的工况需求。机架底部设置的加强筋板可提升整体结构刚性，避免满载工况下出现机架变形，影响滚筒的回转精度。
