立式锤破工业破碎设备结构设计

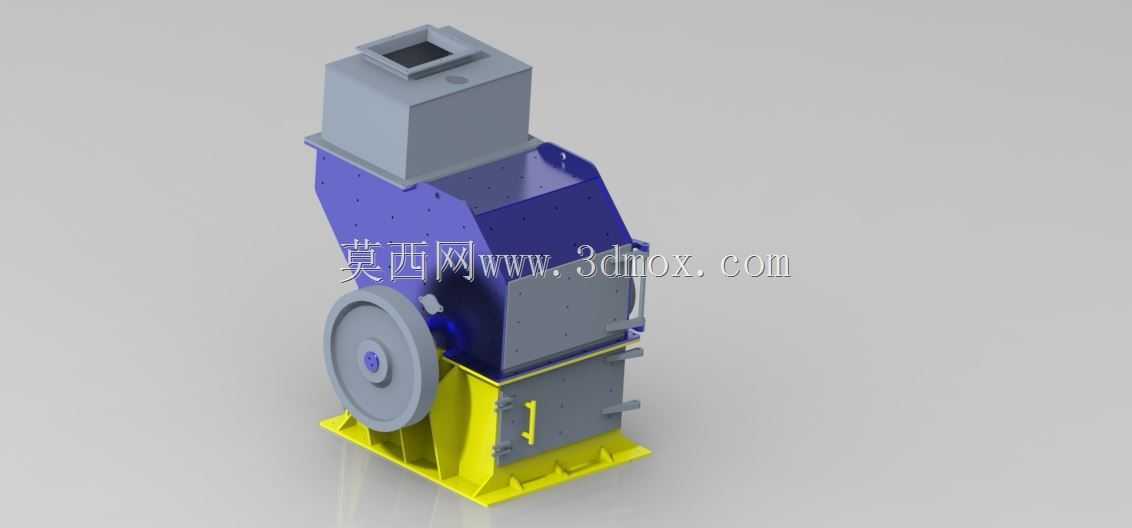

　　这款立式结构的破碎设备，主要应用于矿山、建材、固废回收等领域的中细碎作业环节，可处理中等硬度的矿石、煤矸石、建筑废渣等脆性物料，通过高速冲击作用完成物料的粒度缩减，适配生产线中二级破碎的工位需求，能为后续筛分、研磨工序提供符合粒度要求的进料。从结构设计来看，设备采用立式分层布局，底部为带加强筋的焊接机架，机架预留了地脚螺栓安装孔位，安装时需匹配混凝土基础的预埋螺栓位置，保证设备运行时的稳定性，避免高速转动带来的共振偏移；机架上方为下箱体破碎腔段，侧面开设检修门，方便日常更换易损件、清理腔体积料，检修门采用快压式锁紧结构，无需额外专用工具即可完成开合。

　　中部为核心破碎腔体，外部覆盖加厚防护钢板，内部预留了锤头、衬板的安装定位面，建模时已考虑易损件的更换间隙，衬板与腔体的连接螺栓孔位做了沉头设计，避免螺栓头部受物料冲刷磨损；腔体侧方伸出的轴端用于安装传动带轮，带轮外侧设置安全防护罩安装位，可避免运转过程中杂物卷入传动部件。上部为进料段与驱动安装基座，顶部进料口采用方形法兰结构，可直接对接上游喂料设备的出料溜槽，进料口尺寸匹配常规的皮带输送机落料范围，无需额外做变径连接；驱动电机可安装在设备侧方的电机座上，通过V带带动主轴转动，带轮的中心距预留了张紧调节的行程范围，方便后期调整皮带松紧度。

　　设计过程中重点考量了设备的受力分布，机架底部的加强筋沿载荷传递方向布置，可将破碎作业时的冲击载荷均匀传递到基础上；腔体的壁厚根据不同位置的磨损程度做了差异化设计，物料直接冲刷的区域加厚处理，非主要受力区域适当减薄，在保证结构强度的前提下控制设备整体重量。设备的整体安装边界需预留侧面检修空间、电机安装空间以及上方进料的连接空间，侧面检修门开启方向需预留至少1.2米的操作空间，方便运维人员进入更换易损件；设备的进料口中心与基础中心线的同轴度需控制在合理范围内，避免进料偏载导致的设备异常磨损。
