半自动立式液体灌装设备结构设计

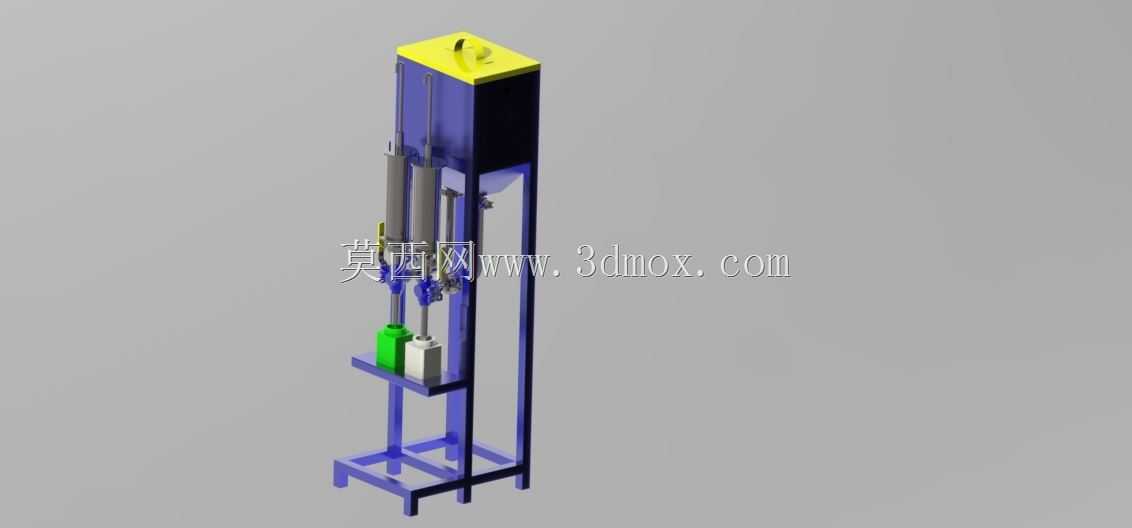

　　这款半自动立式灌装设备主要面向中小批量液体分装场景，常见于日化、食品、小型化工试剂的生产车间，适配100ml到1L规格的瓶型灌装作业，可兼容塑料瓶、玻璃瓶等多种常见包装容器，无需复杂换型调整即可适配不同高度的容器。设备整体采用立式框架布局，底部为方管焊接的一体式机架，四根竖直方管作为主支撑，底部预留了四个脚轮安装位与可调支撑脚接口，既可以在车间内灵活转场移动，也可以在固定工位通过支撑脚调平，保证灌装过程的稳定性，整体安装占地面积仅0.3平方米左右，对小型生产车间的空间适配性较强。

　　设备上部设置储料仓结构，黄色顶盖预留了加料口与排气接口，可直接对接上游供料管路，也可人工开盖补料，仓体下部为锥形收口结构，能减少物料残留，避免不同批次物料交叉污染。灌装执行单元采用双气缸驱动结构，竖直布置的灌装头可通过气缸实现精准的上下行程控制，灌装头下方设置可调节高度的置物平台，平台通过螺栓与机架立柱连接，可根据瓶身高度调整固定位置，适配不同规格容器的灌装高度需求。设计过程中优先考虑了半自动作业的操作便捷性，操作人员仅需将空瓶放置在置物平台定位处，触发脚踏开关即可完成一次灌装循环，灌装量可通过气缸行程与料路阀门的开度进行调节，无需复杂的电控参数设置，对操作人员的技能要求较低。

　　设备的气动元件全部布置在机架正面的竖直安装板上，管路排布预留了足够的维护空间，日常检修时无需拆解主体框架即可完成密封件更换、气缸调试等常规维护操作。机架侧面预留了电控阀、气动三联件的安装位，可根据实际使用需求加装防滴漏灌装头、液位传感模块等扩展配件，基础版本无需复杂电控系统即可运行，整体结构简单可靠，故障率低，适合小规模生产场景下的长期连续作业。设备的外露结构全部采用圆弧过渡处理，没有尖锐突出的棱角，避免操作人员作业时发生磕碰，储料仓与物料接触的部分可根据灌装物料的属性更换不锈钢或耐腐蚀材质，满足不同行业的卫生与防腐要求。
