工业容器灌装输送作业设备结构

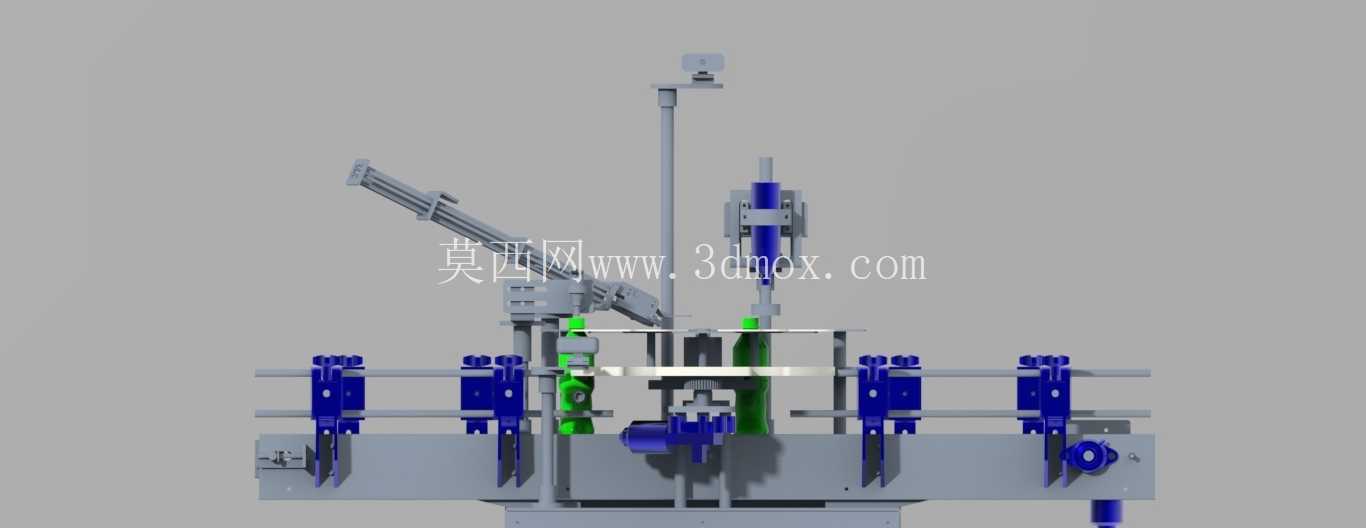

　　这套设备主要面向食品、日化类瓶装产品的生产灌装工序，适配圆柱型瓶体的连续化生产需求，可直接对接前端洗瓶、后端旋盖贴标工位，组成完整的瓶装产品生产线。从结构布局来看，设备采用分段式输送载体作为瓶体流转的基础，两侧设置多组可调式定位夹具，夹具采用蓝色工程塑料材质制作，接触瓶身的位置做了圆弧倒角处理，避免硬接触刮花瓶体外壁，夹具的开合行程可通过侧边的调节旋钮调整，适配不同直径规格的瓶体，无需整体更换夹具组件，换型调整时间可控制在半小时以内。

　　设备中部设置多组执行工位，包含斜向布置的进料组件、垂直布置的灌装执行头，斜向进料组件主要用于瓶盖或者辅助物料的定向输送，通过直线导轨的往复运动将物料精准送至待加工工位，垂直灌装头配备缓冲结构，下行接触瓶口时可自动适配高度差，避免刚性碰撞损坏瓶口结构。设备的支撑框架采用标准铝型材拼接搭建，各工位的安装板预留了多组T型槽安装位，可根据实际生产需求增减工位数量，比如增加吹气除尘工位、液位检测工位都可以直接在现有框架上固定安装，不需要重新搭建主体支撑结构。

　　从安装边界来看，设备整体长度适配常规车间3米标准工位间距，宽度控制在1.2米以内，预留了操作人员的巡检通道，底部设置可调式支撑脚，可适应车间地面±15mm的高度差，不需要额外做地面找平处理，设备的气路、线路全部内置在型材空腔内，外部无裸露管线，避免生产过程中物料泼洒、灰尘堆积对管线造成损坏。在设计逻辑上，这套设备优先考虑连续生产的稳定性，输送线采用间歇式传动，瓶体到达工位时自动锁止定位，各执行机构的动作时序通过机械凸轮结构配合完成，相比纯电气控制的结构，在高速运行状态下的动作同步精度更高，不会出现因为信号延迟导致的撞瓶、灌装错位问题，日常维护只需要定期给传动部位加注润滑脂，检查夹具的磨损情况即可，不需要复杂的参数调试，适合中小批量生产企业的车间使用。
