立式螺带搅拌驱动集成装置结构设计

　　该装置针对中高粘度流体的混合、均质、溶解工况设计，常见应用场景覆盖精细化工配料、食品酱料调和、高分子材料共混、污水处理药剂制备等领域，核心作用是通过叶轮的定速转动，带动罐体内物料形成轴向与径向复合流场，避免物料分层、沉底或局部混合不均的问题。从结构布局来看，装置采用上部直联驱动的安装形式，驱动端与搅拌轴通过刚性联轴器同轴连接，整体安装边界适配顶部开口的立式常压罐体，安装时需保证驱动端输出轴与罐体中心的同轴度偏差不超过0.5mm/m，避免轴系转动时出现偏磨、振动超差的问题。

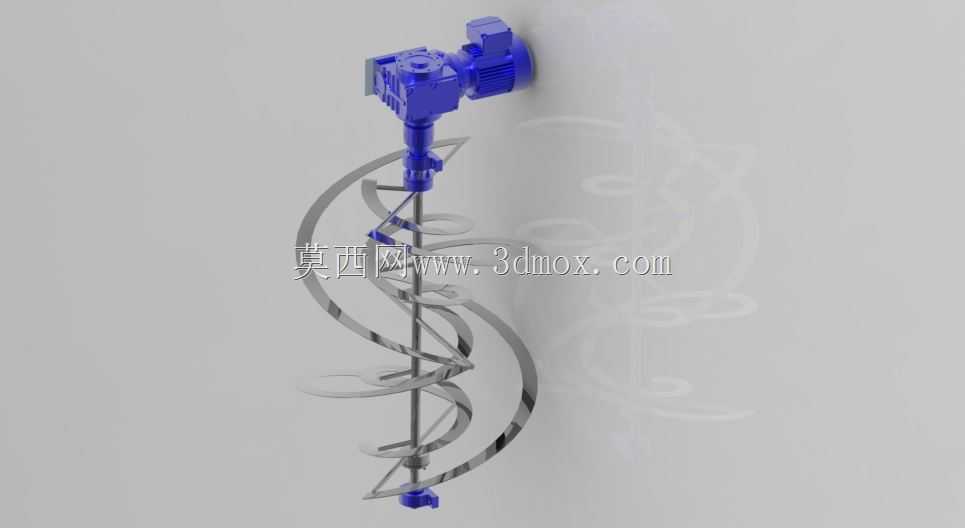

　　搅拌叶轮采用连续螺带式结构，螺带外缘与罐体内壁的间隙控制在3-8mm区间，既可以刮除附着在罐壁的粘滞物料，减少物料挂壁残留，也能带动近壁区物料参与整体循环，相比普通桨叶叶轮，对粘度在1000-100000cP区间的物料适配性更强。设计阶段针对轴系刚度做了专项校核，搅拌轴采用实心圆钢加工，根据罐体深度匹配对应轴径，长径比控制在合理区间，避免高转速下出现轴系挠度过大的问题，轴端设置的底部支撑结构可进一步抵消转动时的径向力，提升长周期运行的稳定性。驱动单元集成了减速机构与动力输出部件，输出转速根据物料粘度匹配，低粘度物料混合可适配较高转速，高粘度物料则采用低转速大扭矩输出，保证叶轮转动时不会因负载过大出现卡滞。

　　螺带叶轮的螺旋升角经过优化，转动时可推动物料沿轴向从罐底向上提升，到达液面后再沿中心区域回落，形成完整的上下循环流场，同时螺带的径向分力可推动物料沿周向扩散，消除罐内的混合死区。安装时需注意驱动端的法兰连接面需与罐体顶部法兰面完全贴合，密封件根据物料特性选配，若涉及腐蚀性物料需在轴表面做防腐涂层处理，接触物料的金属部件可根据工况选择304、316L不锈钢或碳钢衬塑材质。日常运维中需定期检查联轴器的同轴度、轴承部位的温升以及螺带的磨损情况，当螺带外缘与罐壁间隙超过设计值1.5倍时需及时调整或更换部件，避免混合效率下降。
