带蜗轮蜗杆驱动的V型挡料皮带输送装置

　　这套输送装置主要面向零散规则件的短距离定点输送场景，常见于五金加工车间的工序间转序、小型装配线的工件上料工位，也可适配包装线前段的物料排序输送环节，针对需要在输送过程中对工件进行等距分隔、防止输送面打滑偏移的工况做了针对性结构优化。整套设备采用型钢焊接机架作为承载主体，机架支腿做了斜撑加固设计，可抵消皮带运行时的纵向窜动与驱动端的振动载荷，支腿底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在车间硬化地面，安装时需保证机架上平面的水平度偏差不超过千分之二，避免皮带运行时出现跑偏蹭边的问题。

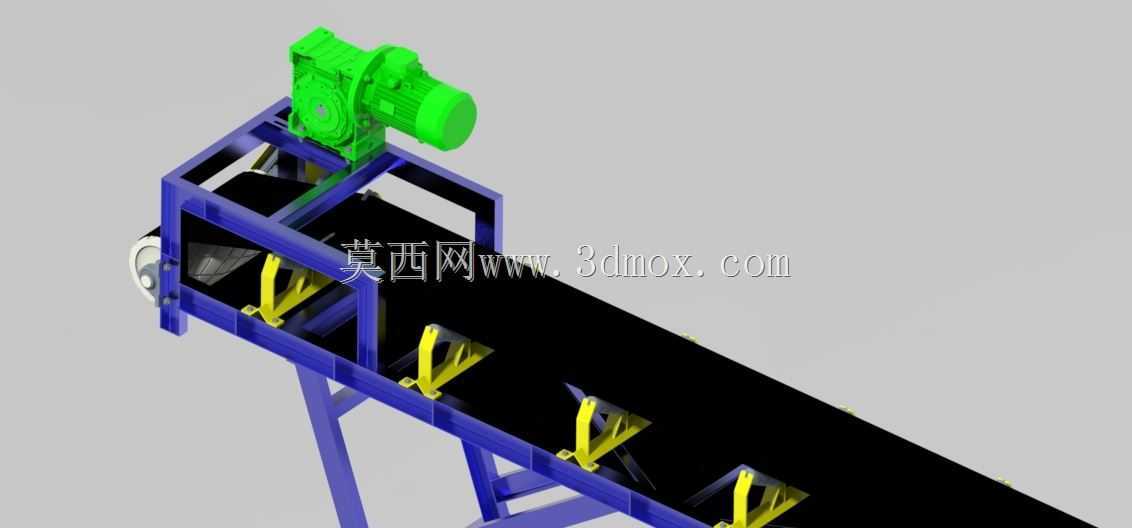

　　驱动端采用蜗轮蜗杆减速电机直连主动滚筒的传动方案，减速电机卧式安装在机架进料端的顶部支架上，相比传统的电机链轮传动结构，直连式设计省去了中间传动环节的张紧维护需求，蜗轮蜗杆结构自带的反向自锁特性可避免设备停机时皮带因物料重力出现倒转溜料的问题，适配有一定倾斜角度的上料输送场景。输送面采用黑色平皮带作为承载介质，皮带下方设置了多组平行托辊支撑，可减少皮带重载下的下垂变形量，沿输送方向等距布置的黄色V型挡料块是这套结构的核心设计点，挡料块采用螺栓固定在皮带表面，可根据输送工件的外形尺寸调整安装间距，V型开口结构可对圆柱形、方形小工件实现自动对中定位，避免工件在输送过程中出现侧向滑移，同时挡料块的高度控制在30mm以内，不会干涉末端工位的机械手取料或者工件滑落出料。

　　设备的主动滚筒与从动滚筒均采用腰鼓形加工设计，可自动修正皮带运行时的轻微跑偏，从动端设置了丝杠张紧机构，张紧行程预留了50mm的调节量，可补偿皮带长期运行后的拉伸变形量，日常维护时只需定期检查张紧度与挡料块的紧固状态即可。整体结构的宽度方向尺寸控制在600mm以内，长度可根据实际工位需求做模块化拼接扩展，驱动电机的功率选型适配100kg以内的整线输送载荷，可直接对接现有车间的生产输送线，不需要对原有工位布局做大幅改动。
