粮食输送用手动钣金滑动水口闸板结构

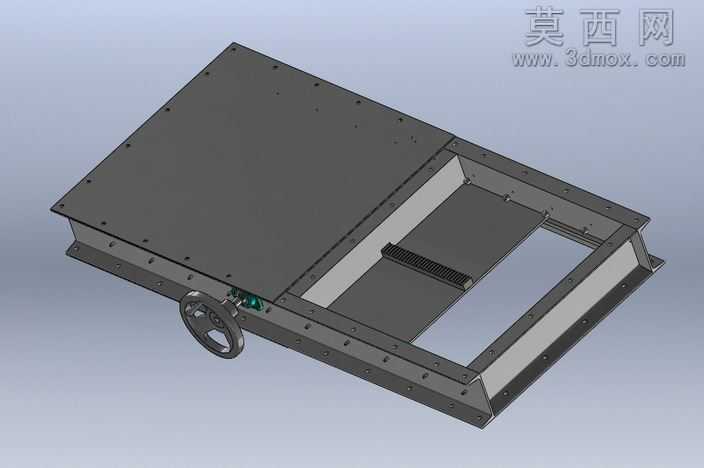

本模型采用SolidWorks完成全参数化三维建模，整体以钣金结构为核心设计载体，完整还原手动滑动水口的装配关系与运动逻辑。建模阶段优先采用钣金基体法兰、边线法兰、褶边等特征命令搭建主体框架，所有钣金件预留统一的螺栓安装孔位，孔位间距符合通用机械安装规范，避免后续装配出现干涉问题；框架主体采用折弯成型工艺设计，折弯半径匹配常规钣金加工参数，无需特殊定制模具即可完成生产，有效降低制造成本。闸板滑动副采用内嵌式导轨结构设计，建模时精准预留滑动间隙，既保证闸板推拉顺畅无卡滞，又避免间隙过大导致的物料泄漏问题；驱动端采用手轮配合齿轮齿条的传动结构，建模时完成齿轮与齿条的齿形啮合校验，确保手轮转动时可平稳带动闸板线性位移，实现出料口开度的无级调节，适配不同流量的粮食出料需求。渲染阶段赋予各部件对应材质属性：外部钣金框架赋予哑光冷轧钢板材质，表面做轻微磨砂质感处理，还原工业钣金件的真实表面状态；手轮部件赋予铸铁烤漆材质，边缘做细微的磨损质感提升真实感；齿条传动部件赋予45号钢调质材质，金属光泽度调整为哑光金属质感，区分于钣金件的表面质感；滑动接触面做轻微的抛光质感处理，体现运动副的加工精度。设计思路围绕粮食输送场景的实用需求展开，整体结构无复杂异形曲面，所有零部件均可通过常规钣金切割、折弯、冲压及机加工工艺完成制作，装配逻辑简单清晰，维护时仅需拆卸侧边固定螺栓即可更换磨损的闸板或齿条部件，无需整体拆解设备；模型同时导出STEP等通用格式，可直接导入各类三维软件进行工程图生成、BOM清单制作及后续的加工仿真验证，结构设计充分考虑户外作业的防尘需求，框架边缘设置折弯挡边，可减少粮食粉尘进入滑动导轨内部，延长设备的无故障使用周期，手轮位置设置在设备侧方操作高度，符合人工操作的人机工程学要求，无需额外辅助工具即可完成出料流量的调节操作。
