FFKDS5.08间距插拔式PCB接线端子结构

　　做工业控制板卡设计快十二年，经手的PCB接线端子选型没有一百也有八十，FFKDS系列5.08间距的插拔式端子，是我在中小功率工控板、传感器信号采集板、小型电源模块上用得最频繁的连接件之一，这次拆解建模的这套端子，覆盖了1位到10位的全极数规格，完全贴合日常选型的全场景需求。

　　先从实际应用场景说，这类端子最常出现在工业现场的分布式IO模块、小型PLC扩展板、温控器仪表、步进电机驱动板上，现场布线的时候不用拿着电烙铁对着PCB焊盘一根根焊线，只要把导线压进端子的橙色卡扣压接位，再把整个插头插到板上焊好的插座上就行，后期设备维护换件的时候，不用拆整板的布线，直接拔下插头就能把板卡抽出来，比传统的螺钉式接线端子省至少三分之二的现场接线时间，尤其是在布线密度高的控制柜里，手伸进去拧螺钉的空间都没有，这种弹簧卡扣式的插拔端子优势特别明显。

　　从功能特性上看，这套端子采用的是弹簧压接结构，橙色的按压卡扣是杠杆式设计，用一字螺丝刀或者直接用指甲按下去，压接弹簧就会张开，把剥好长度约6mm的单股硬线或者压了冷压头的多股软线插进去，松开卡扣之后弹簧会持续给导线施加压紧力，就算设备长期有振动，比如安装在注塑机、冲床旁边的控制板，也不会出现导线松脱、接触不良的问题，比早期的螺钉端子少了螺钉滑牙、扭矩不够导致压接失效的隐患。接触件用的是镀锡铜件，导电性能稳定，额定电流可以做到10A每极，耐压能到交流300V，完全满足常规工控信号传输、小功率电源供电的需求，绿色的绝缘基座是PA66阻燃材质，UL94V0阻燃等级，就算端子内部出现异常打火，也不会引燃周边的线材和PCB板材，符合工业设备的安规要求。

　　设计思路上，这套端子做了很细节的防呆设计，插座和插头的配合位有不对称的导向筋，反方向是插不进去的，避免现场施工的时候插反导致电源极性接反烧板的问题；相邻极之间的绝缘隔板做了加高处理，极间的爬电距离能做到8mm以上，满足潮湿工业环境下的绝缘要求，不会因为凝露导致极间短路。另外端子的焊针是标准的方形焊针，尺寸是0.8mm见方，焊盘设计的时候只要做直径1.2mm的金属化孔就能满足焊接要求，不同极数的端子，安装孔位的间距是严格按照5.08mm的极距等差排布的，不管选几位的端子，PCB封装都可以直接通过阵列生成，不用单独调整焊盘位置，给PCB设计人员省了很多封装绘制的时间。

　　说到外形尺寸和安装边界，单极的端子本体宽度是5.08mm，也就是行业通用的5.08mm间距标准，和市面上同规格的凤凰端子、町洋端子是完全兼容互换的，不用怕买了这个端子之后后期换供应商装不上。插座部分焊接到PCB上之后，本体高出PCB板面的高度是12.5mm，插头插合之后，整体高出板面的高度是18.2mm，在做板卡布局的时候，只要给端子上方预留20mm的操作空间，就能顺利完成插拔和压线操作，不会和旁边的电容、继电器等高点元件干涉。端子的侧面有拼接卡槽，要是需要超过10位的极数，也可以把多个端子通过侧面的卡槽拼接在一起，拼接之后的极距依然保持严格的5.08mm，不会出现错位插不上的问题。另外插座底部设计了两个定位柱，直径1.5mm，对应PCB上做两个1.6mm的定位孔，过波峰焊的时候端子不会因为锡流的冲击力偏移位置，焊接良率比没有定位柱的端子高很多。

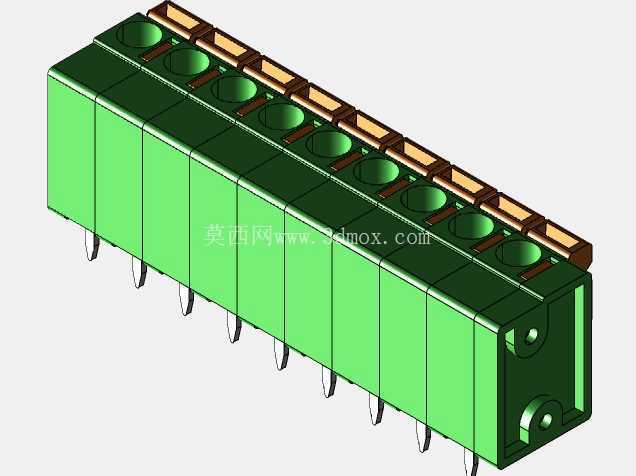

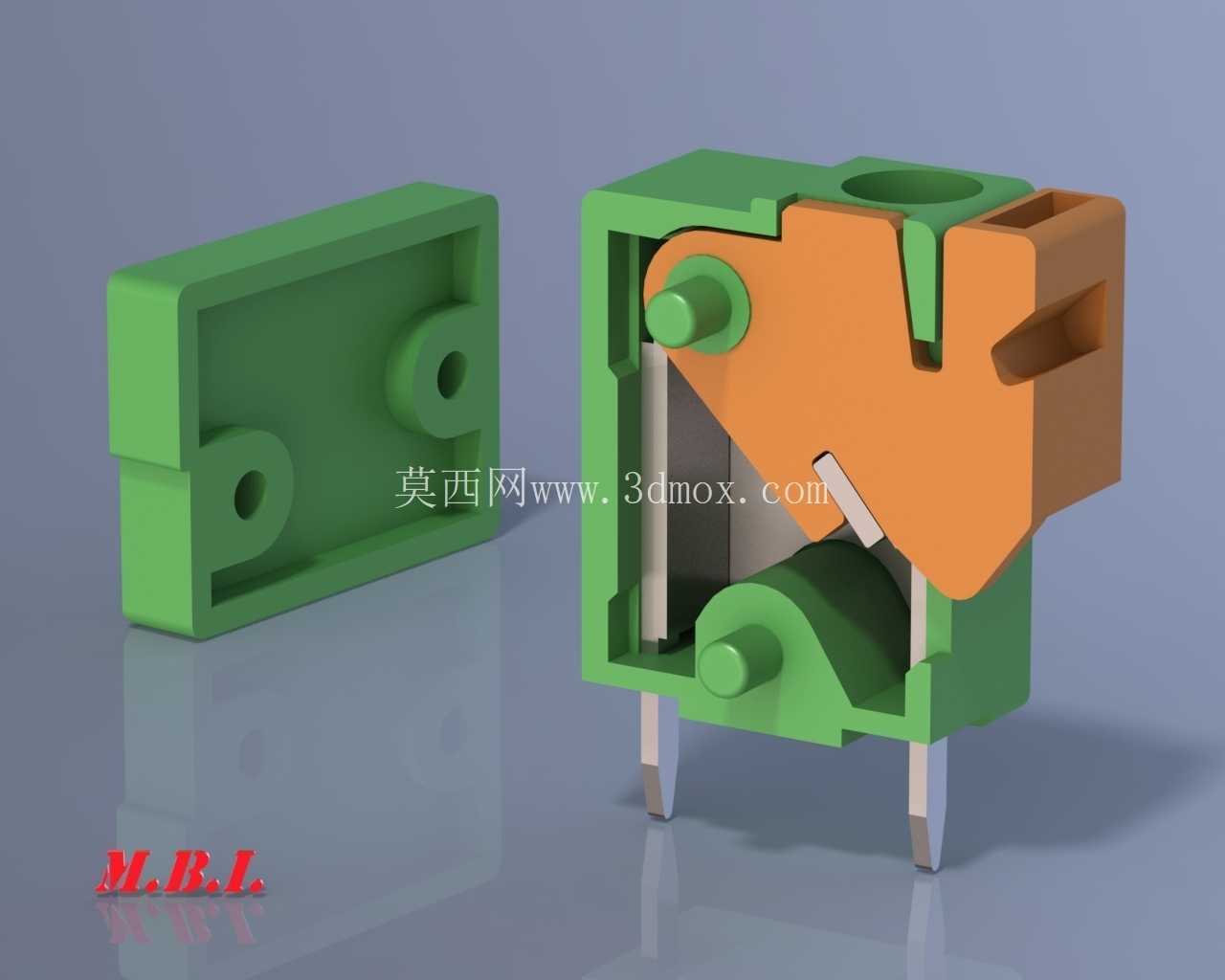

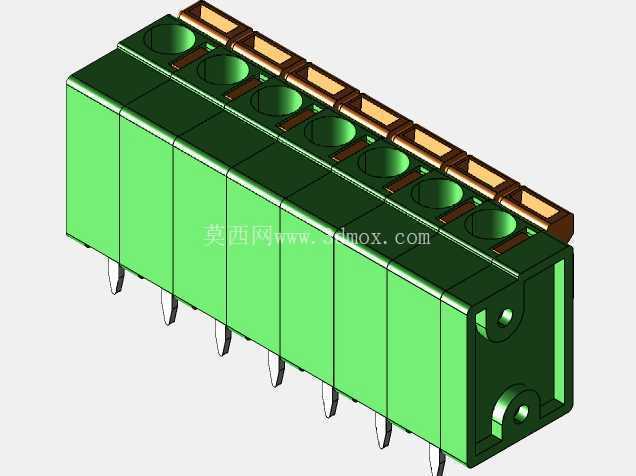

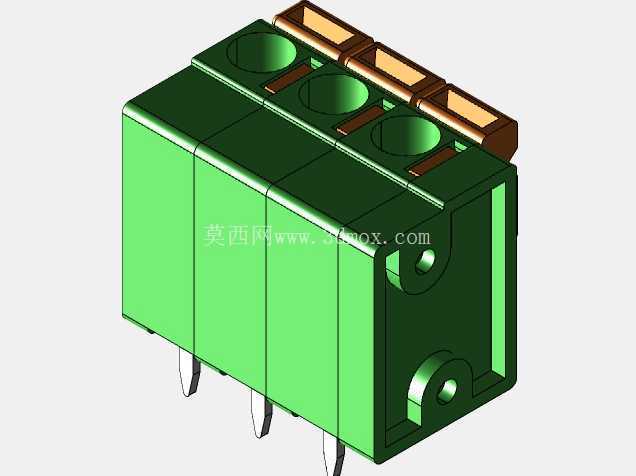

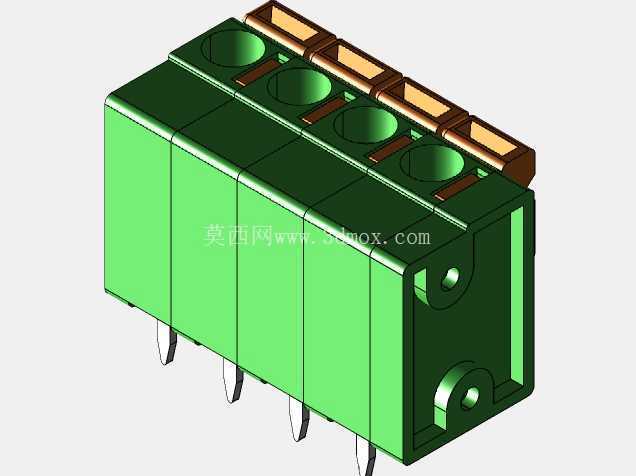

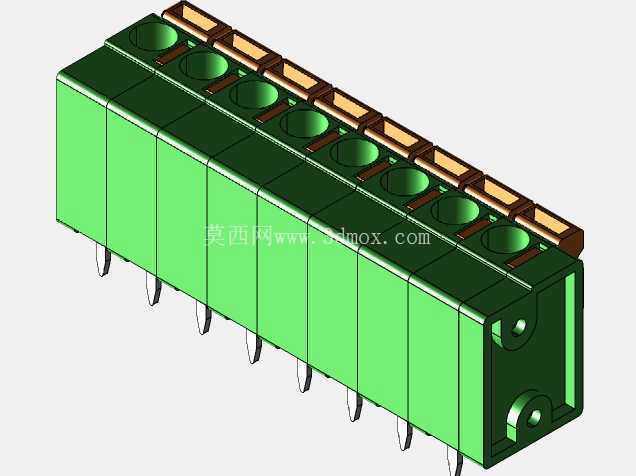

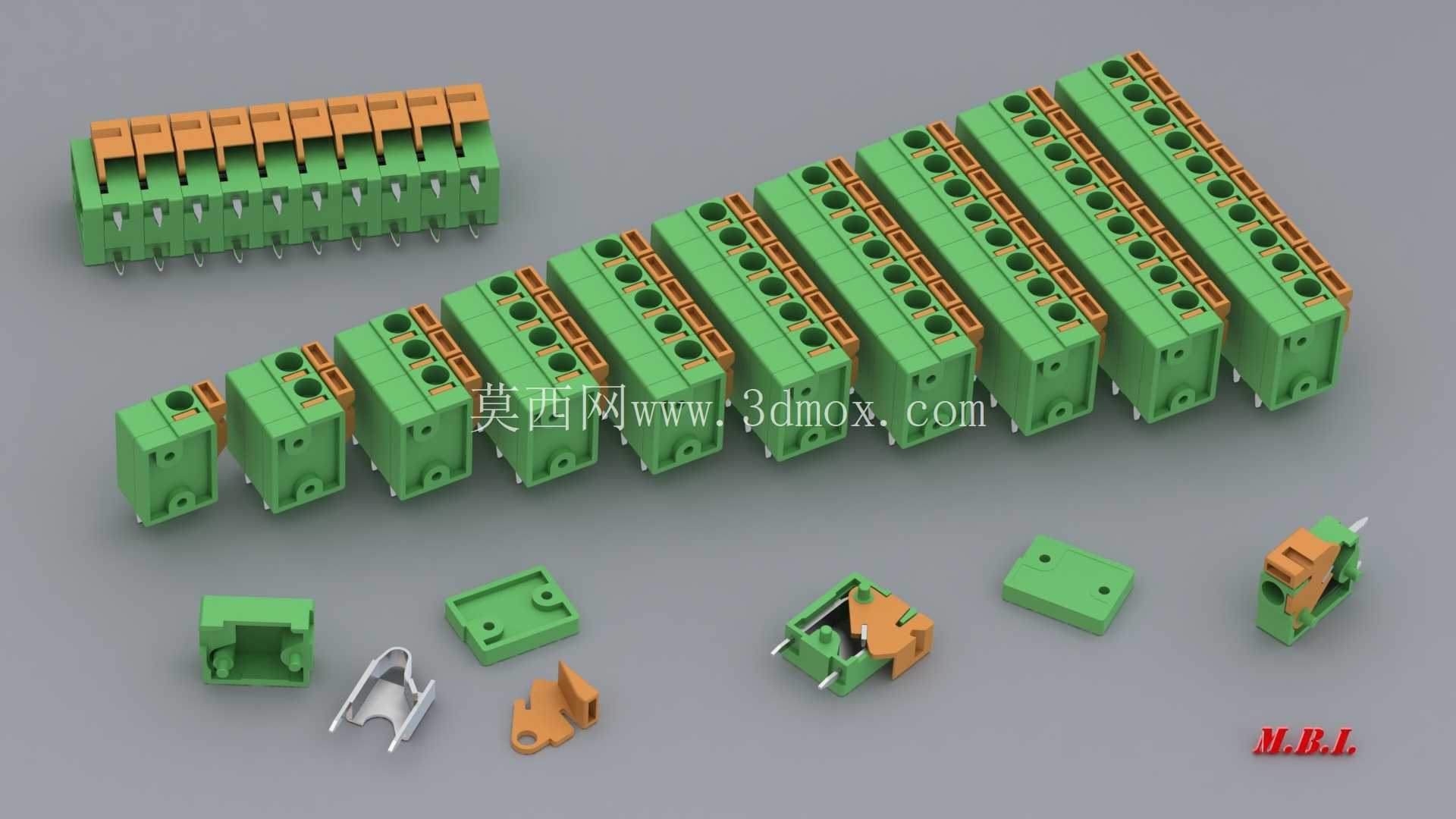

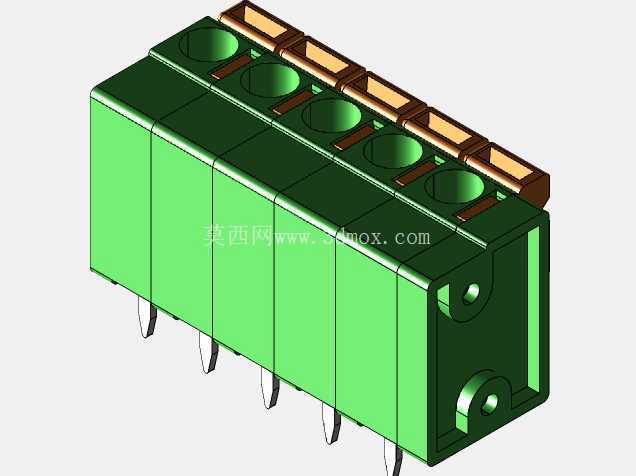

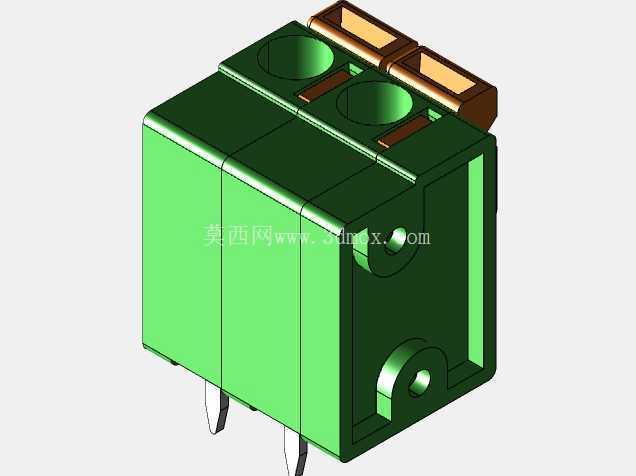

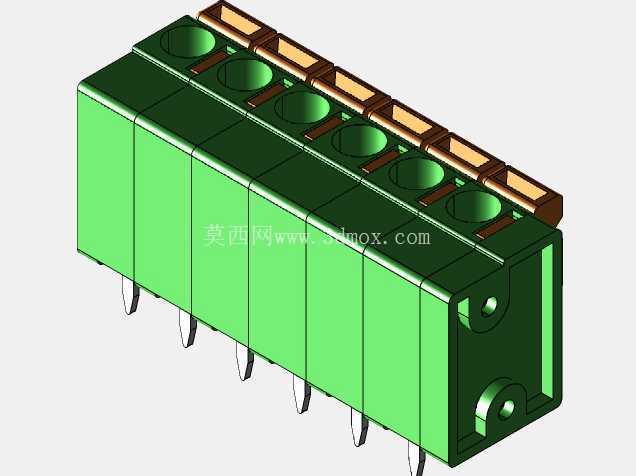

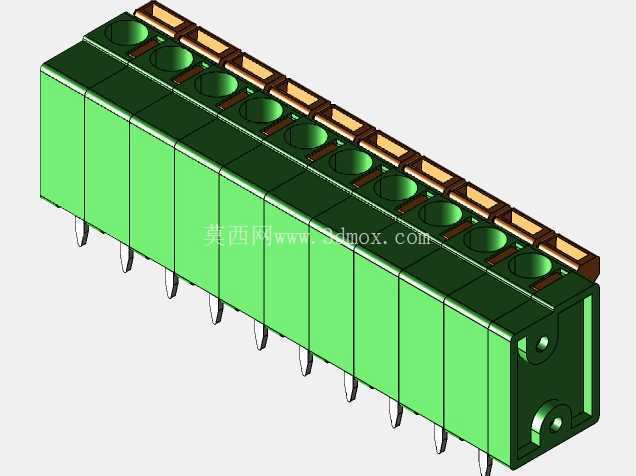

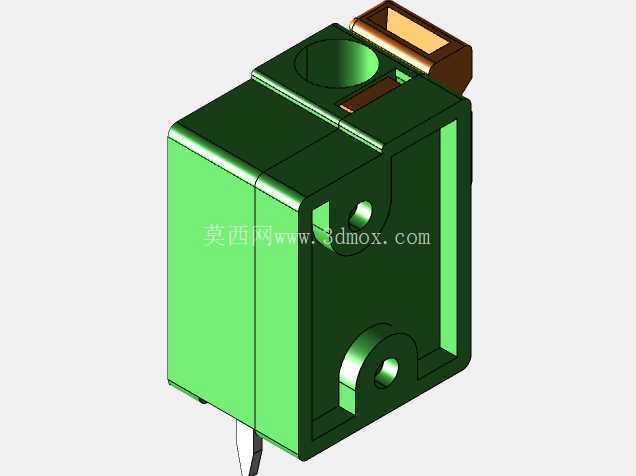

　　建模的时候特意把内部的弹簧结构、压接卡扣、接触铜件都做了完整的还原，不是那种只有外壳的外观模型，不管是做结构干涉检查，还是做产品的爆炸图装配说明，都能直接用，甚至可以直接把模型导进去做端子的压接受力仿真，验证弹簧的压紧力是否满足长期使用的要求。平时做方案的时候，把这个端子模型装配到PCB板上，就能直接检查端子和外壳的开孔位置是否匹配，操作空间是否足够，避免开模之后才发现端子顶外壳、插线空间不够的问题，这也是做三维建模最实际的价值——把所有的装配干涉问题都在设计阶段解决掉，减少后期打样改模的成本。
