MicroSD卡座与存储卡配套结构设计

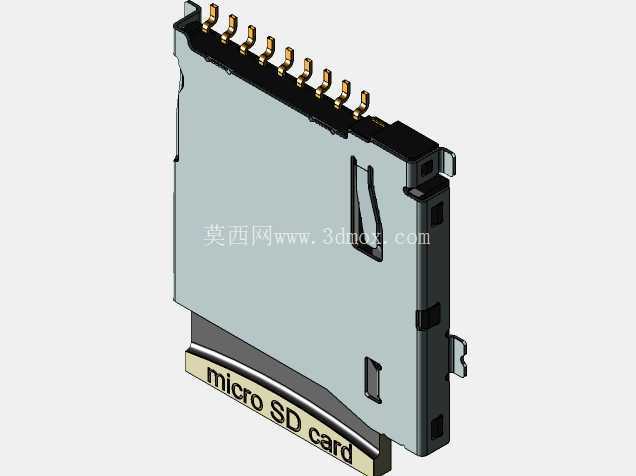

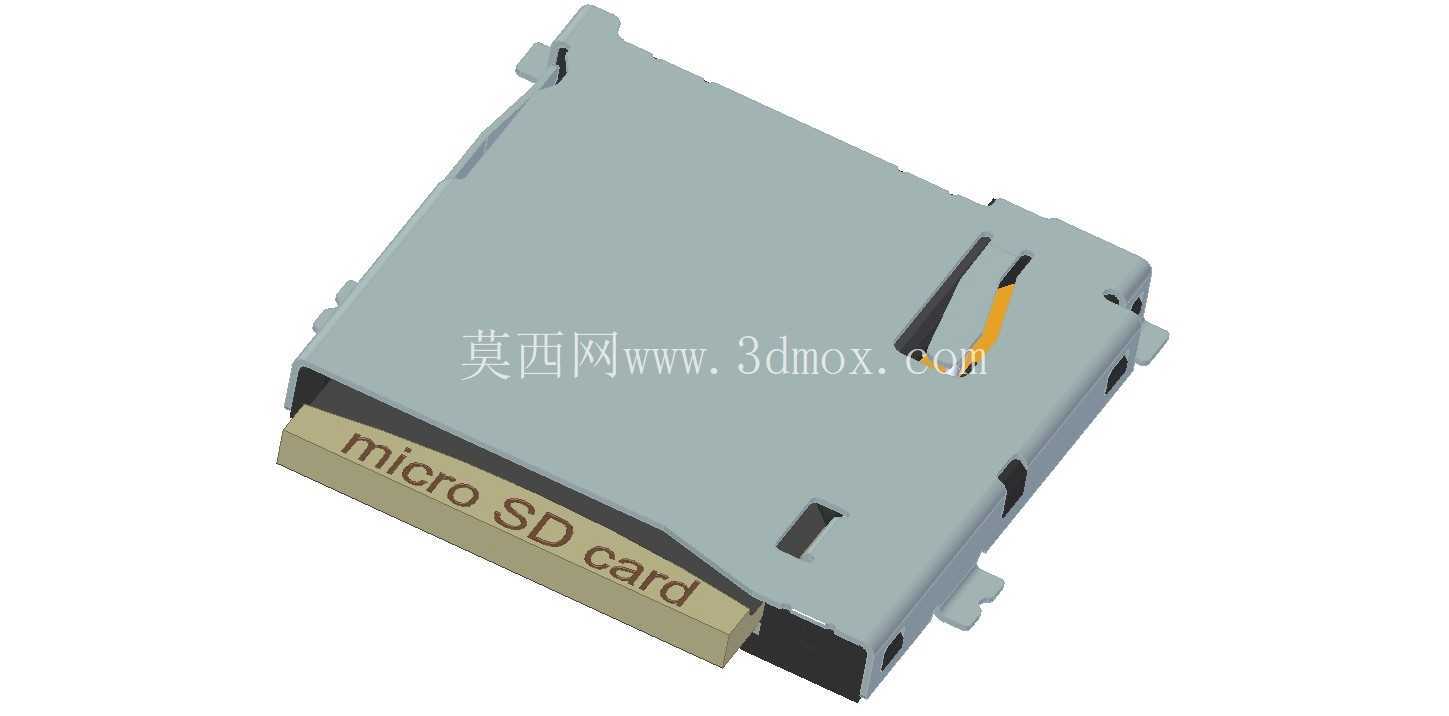

　　在消费电子、工业控制、嵌入式设备的硬件设计环节中，外置存储扩展的连接可靠性直接决定了设备数据读写的稳定性，MicroSD卡配套卡座是目前板载存储扩展方案里应用占比最高的接插件类型，这套三维结构完整还原了推入式自弹MicroSD卡座与标准MicroSD存储卡的配合形态，可直接用于PCB布局阶段的干涉校验、结构外壳的卡槽开口设计参考。从实际应用场景来看，这类卡座广泛部署在工业采集终端、车载记录仪、便携检测设备、家用智能网关、安防摄像头等需要本地数据存储的硬件产品上，不同应用场景对卡座的固定强度、插拔寿命、抗振动性能有差异化要求，这套模型完整呈现了卡座的金属屏蔽外壳、注塑基座、弹片接触端子、卡锁弹片、自弹推杆的全部结构细节，建模时还原了各部件的装配间隙，能直观看到存储卡插入后各结构的配合状态。

　　做结构设计时，首先要明确安装边界：标准MicroSD卡座的板上焊接高度通常在1.4mm到1.8mm区间，焊盘布局要匹配卡座底部的定位柱与焊接引脚，外壳设计时的卡槽开口需要对齐卡座的插卡导向槽，开口尺寸要预留0.2mm到0.3mm的装配公差，避免存储卡插拔时与外壳发生剐蹭。这套模型里的卡座采用自弹式结构设计，插卡时存储卡顺着导向斜面推入，卡锁机构会在卡到位后自动锁止，保证设备在振动环境下存储卡不会松脱退卡；按压已插入的存储卡时，自弹推杆会将卡推出至可取出的位置，整个行程的结构配合在模型里都做了准确还原，弹片端子的接触位置对应存储卡的金手指区域，建模时预留了弹片的形变空间，能直观看到接触压力的施力方向，方便设计人员评估接触可靠性。

　　从功能特性来看，卡座外围的金属屏蔽罩除了提供结构强度、固定内部注塑基座与端子外，还能在焊接后与PCB的接地焊盘连通，减少外部电磁干扰对存储读写信号的影响，屏蔽罩侧面的定位卡扣与基座卡合，避免多次插拔后屏蔽罩变形松脱；卡座底部的定位柱穿过PCB对应的定位孔，过波峰焊或者回流焊时能防止卡座偏移，保证引脚与焊盘的对齐精度。设计这类卡座配套结构时，很容易忽略的细节是插卡方向的防呆设计，模型里的存储卡与卡座都做了对应的防呆缺角，能避免用户反向插卡损坏端子或卡体，外壳的卡槽开口也需要对应防呆缺角做异形处理，从物理层面杜绝反向插卡的可能。

　　另外在做整机结构布局时，要注意卡座前方的插卡操作空间，预留至少15mm的手指操作空间，避免插卡时手指被周边结构件干涉；如果是需要经常插拔存储卡的设备，还要在卡座周边设计对应的防尘盖结构，参考这套模型的插卡端面尺寸就能准确匹配防尘盖的配合尺寸。从建模细节来看，这套结构还原了存储卡的标准外形尺寸，包括卡体的厚度、金手指的排布位置、侧面的锁止卡槽，卡座内部的弹片端子做了等比例还原，能看到每个端子的弯曲角度与接触点高度，设计人员可以直接参考这个模型调整PCB上的走线位置，让信号走线最短，减少信号传输损耗。对于嵌入式硬件的结构设计人员来说，这类接插件的三维模型不需要从零开始建模，直接参考成熟的标准结构就能快速完成布局，同时可以借助模型做插拔运动的干涉仿真，检查外壳、PCB、周边元器件在插卡、退卡全过程中是否存在结构冲突，避免开模后才发现结构干涉问题，减少试错成本。在工业级设备应用中，还会在卡座外围增加金属加固片，或者选用带锁扣的防松卡座，这套基础模型也可以作为衍生设计的基础，通过修改外部固定结构、增加防松部件快速适配不同工况的使用需求。
