枢轴轴承座机械结构三维设计方案

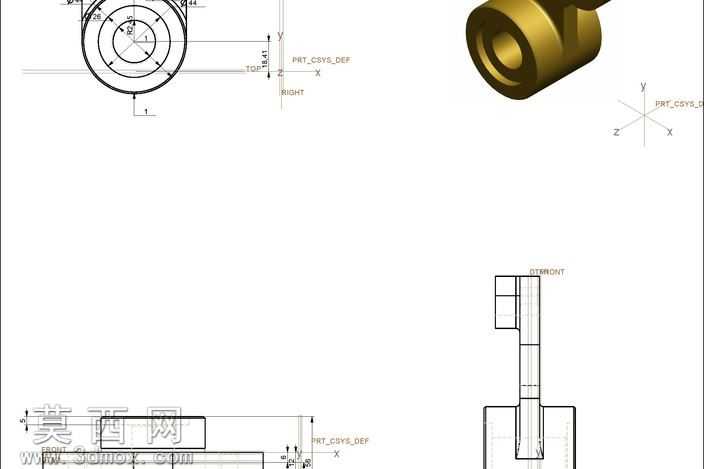

本枢轴轴承座三维设计采用参数化建模思路完成，建模过程中首先以基准坐标系为定位基础，先绘制轴承安装孔的中心基准轴与安装端面基准面，确保后续所有特征的定位精度符合机械装配公差要求。建模阶段先构建主体安装基座的拉伸特征，基座部分预留了标准紧固件的安装通孔，孔位间距严格匹配通用枢轴组件的安装尺寸规范，避免后续装配出现干涉问题。轴承容纳腔部分采用旋转切除特征完成，腔体内径尺寸与配套枢轴轴承的外圈过盈配合公差保持一致，腔体内壁设计有定位止口，可限制轴承工作过程中的轴向窜动，提升传动稳定性。侧向延伸的枢轴连接耳部分采用对称拉伸特征构建，耳座上的枢轴穿装孔与主轴承腔保持严格的同轴度公差，孔内壁设计有润滑脂导流槽，可在设备运行过程中持续为转动副提供润滑介质，降低转动摩擦损耗。整体模型的边角位置均做了工艺倒角与圆角处理，既消除了机械加工后的应力集中隐患，也避免安装过程中锐边划伤操作人员。渲染阶段采用金属铸铁材质赋予主体基座，材质表面设置了均匀的喷砂质感，还原真实五金铸件的表面肌理，轴承配合面位置单独赋予抛光金属材质，区分加工面与非加工面的视觉差异，同时添加了柔和的环境漫反射光源，清晰呈现各部分的结构层次与装配关系。设计过程中同步完成了工程图的投影视图绘制，包含主视图、俯视图、侧向剖视图与关键尺寸标注，可直接对接后续的加工生产环节，整个结构兼顾了承载强度与装配便捷性，可适配各类需要枢轴转动支撑的通用机械设备场景。
