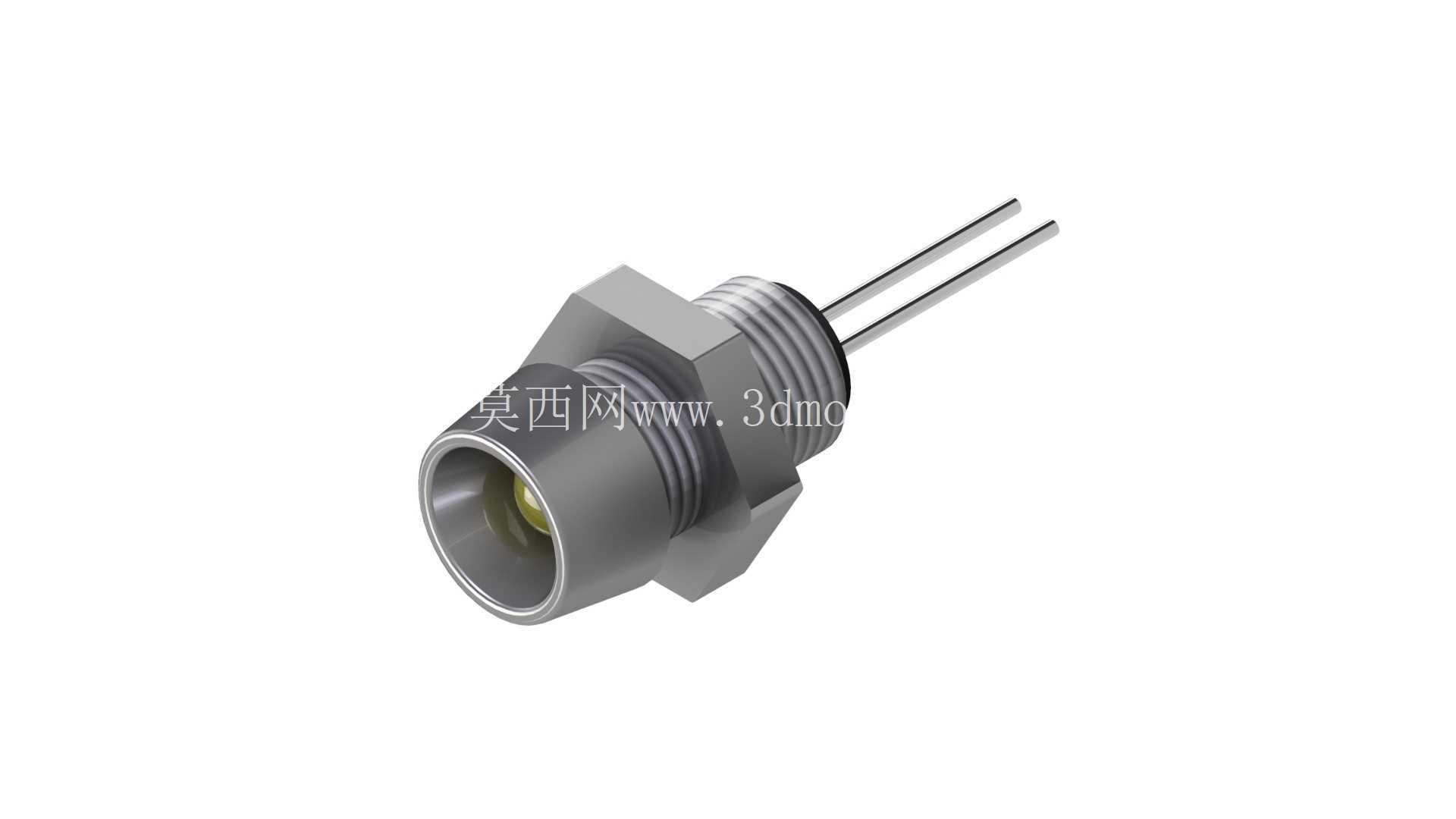

带金属安装外壳3mm直插式LED指示灯

　　这款带金属安装外壳的3mm直插LED，是工业设备面板、小型电控单元、仪器仪表操作面常用的状态指示元件，日常做设备通电提示、运行状态反馈、故障告警指示都能适配，相比裸插的3mm直插LED，它自带的金属外壳能直接完成面板固定，不用额外做灯座的结构设计，能省掉不少面板开孔后的配套固定件开发工作。

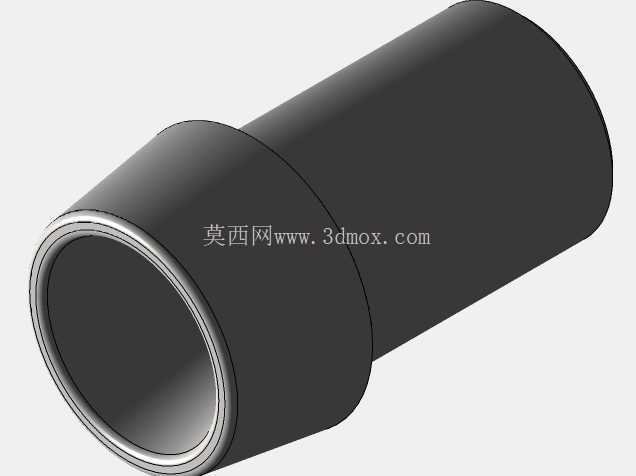

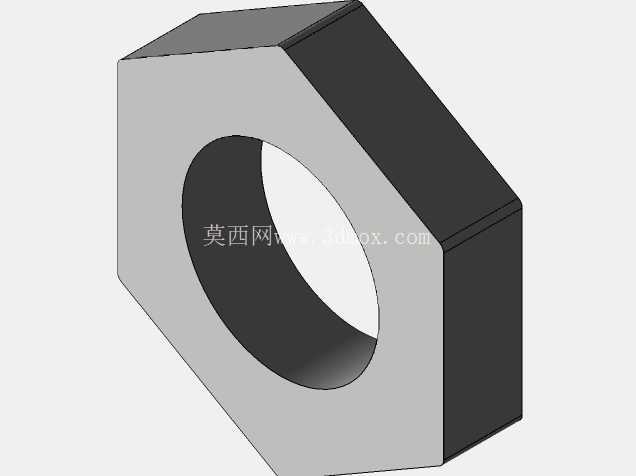

　　从结构设计逻辑来看，外壳采用六角基座加外螺纹的组合形式，六角边刚好可以卡在面板开孔的限位位置，安装时不用额外做防转结构，配套的锁紧螺母从面板背面拧紧就能完成固定，安装效率比胶粘、卡扣式的灯座高很多，而且金属材质的外壳抗挤压能力强，在设备运输、现场安装调试时，不会像塑料灯座那样容易被碰裂，也能避免引脚受外力弯折导致的接触不良问题。前端的导光口做了内凹设计，发光芯片藏在外壳内部，不会因为外部磕碰直接损伤发光面，同时金属外壳能把光线聚拢在正面出射方向，侧面漏光少，在车间强光环境下也能清晰分辨灯的亮灭状态，不会因为环境光干扰出现状态误判。

　　安装边界方面，这款LED适配的面板开孔直径和外壳螺纹外径匹配，六角基座的对边尺寸比开孔直径大2mm左右，只要面板开孔公差控制在±0.1mm范围内，就能顺利完成装配，面板厚度适配范围从1mm到5mm，不管是薄的塑料操作面板，还是稍厚的金属设备面板，都能通过调整锁紧螺母的位置完成固定。引脚采用标准直插间距，和常规3mm直插LED的引脚间距一致，做PCB布局的时候不用额外调整焊盘位置，外壳后端和PCB之间预留了足够的引脚余量，就算面板和内部PCB的安装距离有小范围误差，也能通过引脚的弯折调整来适配，不用重新改板。

　　实际应用场景里，这类带壳LED常用在小型气动控制盒、阀门就地控制箱、仪器仪表的状态显示区，比如减压阀组的控制箱上，就可以用它来做气源压力正常、阀门开到位、阀门关到位的状态指示，金属外壳的抗振性能好，在设备运行有持续振动的场景下，不会像塑料卡扣固定的指示灯那样出现松脱，引脚和焊盘的连接应力也更小，长期使用不容易出现虚焊问题。设计的时候特意把外壳和LED本体做了同轴度公差控制，安装后前端出光面和面板表面平行，不会出现歪头的情况，批量装配的时候外观一致性好，不用逐个调整角度。

　　从功能特性来说，金属外壳还能起到一定的电磁屏蔽作用，在靠近变频器、伺服驱动器这类强电磁干扰的设备旁使用时，能减少外界电磁干扰对微弱信号的影响，不会出现无触发时微亮的情况，指示状态更稳定。外壳的螺纹做了标准牙距，配套的螺母是通用五金件，后期维护更换的时候不用找专用配件，常规的五金螺母就能替换，维护成本很低。前端的出光口边缘做了倒角处理，装配的时候不会刮伤安装人员的手，也不会和面板上的标识贴膜产生剐蹭，能避免贴膜边缘起翘。

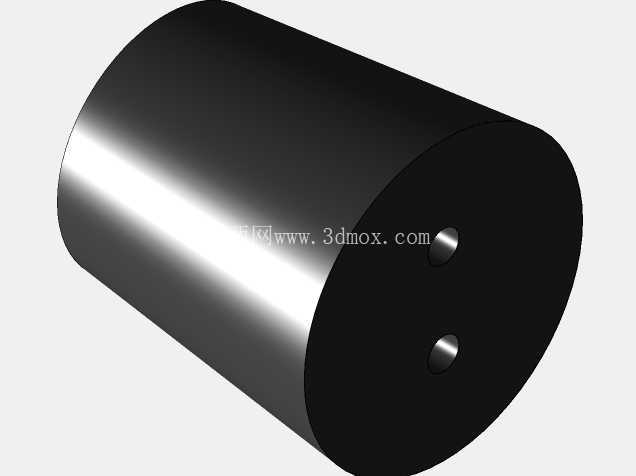

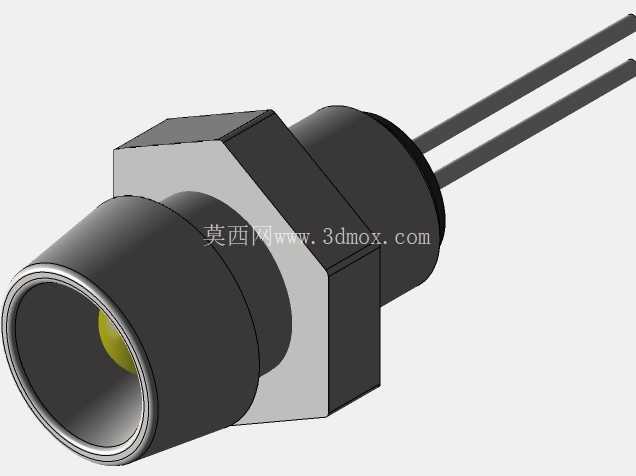

　　做三维建模的时候，这款模型还原了六角基座的棱角、螺纹的牙型细节、引脚的直径和伸出长度，还有前端内凹导光腔的结构，不管是做设备面板的装配干涉检查，还是做产品渲染效果图，都能直接调用，不用再二次修整结构。安装时需要注意，锁紧螺母的拧紧扭矩不能过大，不然会导致六角基座压伤面板表面，尤其是塑料面板的场景，扭矩控制在0.2N·m左右就能达到足够的固定强度，引脚焊接的时候温度不要超过260℃，焊接时间控制在3秒以内，避免高温顺着引脚传导到LED内部损伤发光芯片，焊接完成后不要立刻弯折引脚，要等焊锡完全冷却后再调整引脚形状，避免焊盘处出现应力断裂。
