三角支撑连接角杆结构三维设计作品

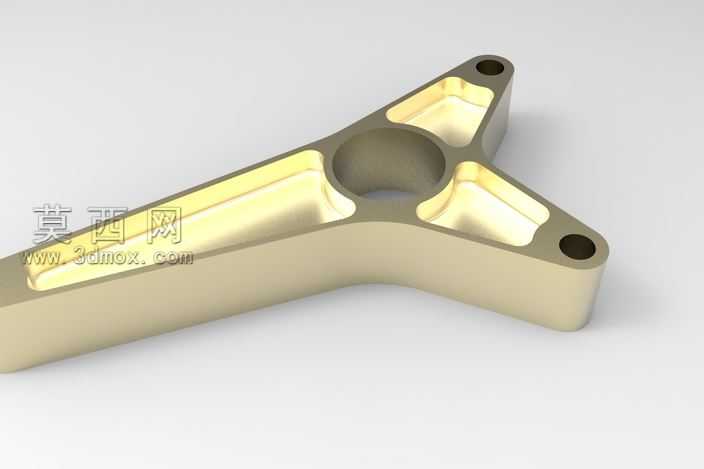

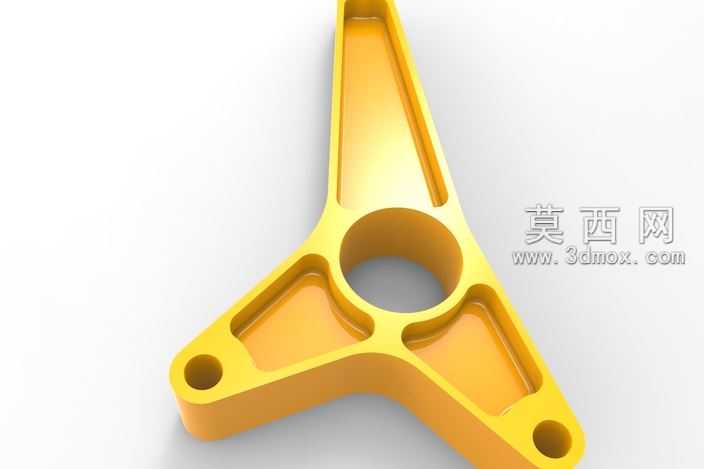

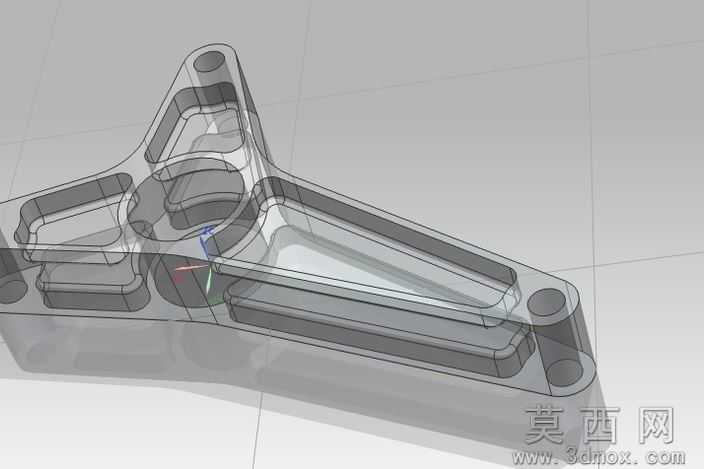

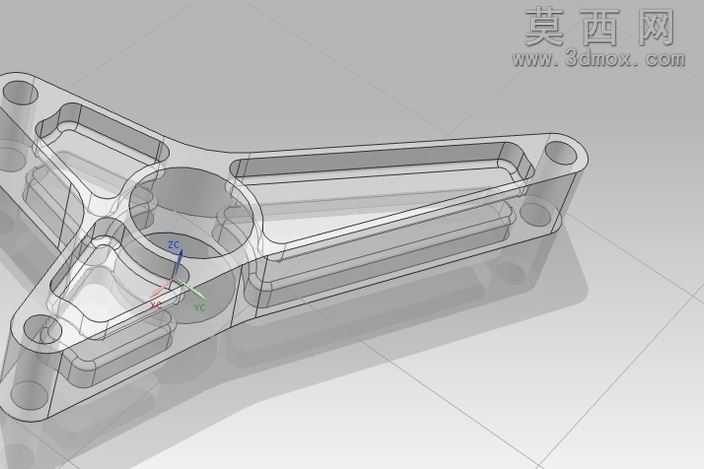

本作品为三角结构角杆的三维建模设计成果，建模阶段采用NX软件完成全参数化特征构建，首先绘制中心轴孔的基准草图，以中心孔圆心为阵列基点，向外延伸出三条呈120°均匀分布的支撑臂结构，每一条支撑臂的末端都设计有用于装配定位的通孔，孔位与中心轴孔的中心距经过严格的尺寸校核，保证装配时的同轴度与位置精度。建模过程中对支撑臂的截面做了渐变式设计，从靠近中心轴孔的宽厚结构逐步过渡到臂端的窄薄结构，同时在每两条相邻支撑臂之间设置了内凹的减重槽，在不降低整体结构强度的前提下有效减少构件自重，避免材料的不必要浪费。材质与渲染阶段，为模型赋予了亮黄色工程塑料材质，调整材质的反射参数与粗糙度参数，模拟出哑光带轻微光泽的工业塑料质感，渲染时采用三点布光方案，主光源从斜上方45°投射，突出角杆表面的曲面过渡与棱边倒角细节，辅光源从侧方补光消除暗部死黑，背光源勾勒构件的整体轮廓，最终渲染图清晰展现了角杆的结构细节与材质质感。结构设计上，中心轴孔用于与传动轴配合传递扭矩，三个臂端的通孔用于与外部连杆构件铰接，三角对称的结构布局让角杆在承受周向扭矩与径向拉力时能够均匀分散应力，避免局部应力集中导致的构件断裂，臂身的加强筋结构沿着受力方向布置，进一步提升了支撑臂的抗弯折能力，所有棱边都做了R2-R5不等的圆角过渡处理，既避免了加工时的锐边磕碰问题，也能有效降低应力集中系数。设计思路围绕传动连接构件的实用需求展开，摒弃了多余的装饰性结构，所有造型特征都服务于结构强度、装配便利性与轻量化需求，参数化的建模方式也方便后续根据不同的装配场景调整臂长、孔径、厚度等核心尺寸，快速衍生出适配不同工况的同系列角杆构件，模型的所有特征都保留了可编辑的参数历史，便于后续的设计修改与工程图导出。
