贴片式四脚轻触按键电子开关结构

　　这款贴片式轻触按键是消费电子、工业控制板卡里普及率极高的人机交互元件，日常接触的手持终端、仪器面板、小型控制盒、家电主控板上，手动触发复位、功能切换、参数确认的操作位，几乎都能见到同结构元件的身影。做板级结构堆叠时，这类元件的选型直接关系到外壳按键孔位对位、操作行程手感、SMT产线贴装兼容性，三维建模阶段把每一处装配边界还原到位，后续结构干涉排查、外壳开模、PCB Layout协同才能少走返工弯路。

　　从实际功能逻辑来看，该元件属于瞬时导通型微动开关，未按压状态下内部触点保持断开，操作人员向下按压顶部圆柱按柄时，内部弹性弹片形变接通两路引脚回路，松开外力后弹片自动回弹复位，切断导通信号，无需额外锁止结构，适配短脉冲触发的信号输入场景，不会出现自锁开关误保持通电的问题。四引脚的排布并非冗余设计，对角两组引脚在开关内部两两连通，贴装到PCB后四个焊盘同时受力，相比两脚款大幅提升元件抗剥离强度，设备经受轻微跌落、板面拉扯时，引脚脱焊失效的概率明显降低，大尺寸封装的轻触开关普遍采用这种四脚固定结构。

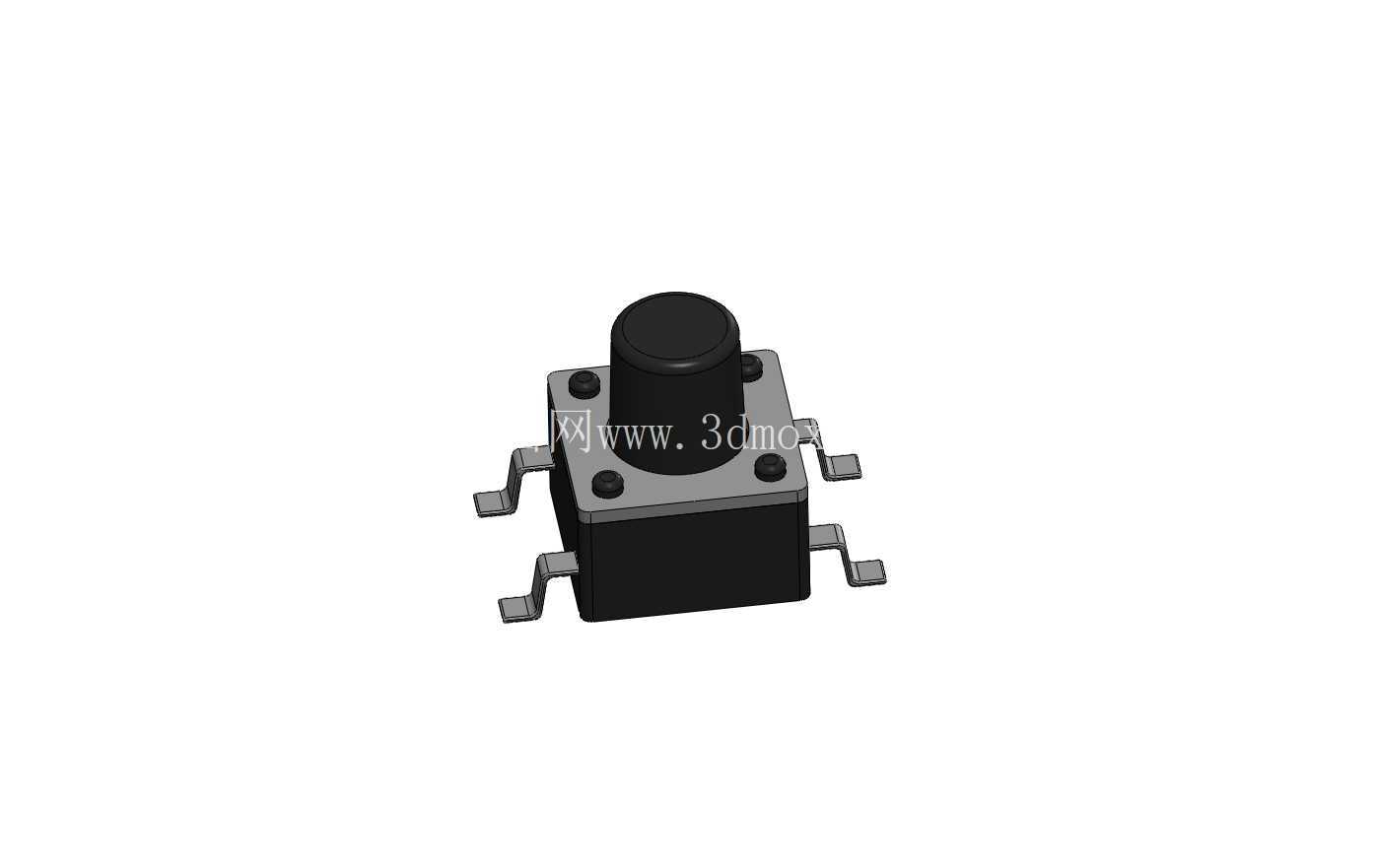

　　建模时首先要还原的就是安装边界：底部方形塑胶本体为贴装定位基准，四个弯折引脚向外水平伸出，引脚末端的平贴焊区严格对齐PCB表面焊盘，本体底面与PCB板面预留的间隙符合SMT锡膏印刷厚度要求，不会出现本体浮高、引脚虚焊的问题。顶部圆柱形按柄的突出高度、外径尺寸是和外壳配合的核心参数，外壳上的避让孔直径要略大于按柄外径，单边预留合理间隙避免卡滞，孔位轴心和按柄轴心的同轴度公差需要控制在装配允许范围内，外壳内壁到按柄顶端的距离要匹配开关额定按压行程，既不能间隙过大导致用户按到底都无法触发，也不能预留间隙过小造成装配后外壳持续压住按柄、开关长期处于导通状态。

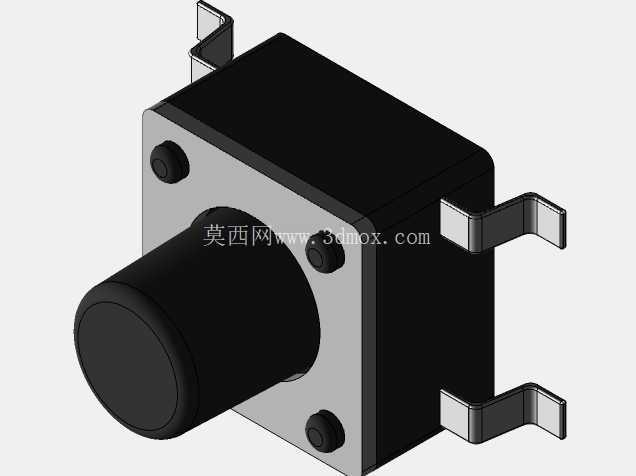

　　结构细节上，本体四角的定位凸点在建模时不能省略，这部分结构在贴片吸嘴取料时起到视觉定位对位作用，部分PCB布局里也会在丝印层标注对应对位标记，产线视觉检测可以快速识别元件贴装偏移。塑胶本体的侧壁拔模斜度、引脚弯折处的圆角过渡都按照量产零件的实际工艺还原，引脚弯折角度保证贴装时末端焊面完全平贴锡膏，不会出现翘脚。做整机结构校验时，还需要同步考量按键操作力对应的手感反馈，按柄的下压行程区间和外壳橡胶按键的凸台高度匹配，用户按压时的触发反馈清晰，不会出现空行程过大的松散感。这类元件虽然体量极小，却是整台设备人机交互的第一道触点，三维建模阶段把焊盘间距、本体轮廓、按柄高度、引脚外伸尺寸全部精准还原，结构工程师完成整机堆叠时可以直接调用校验干涉，电子工程师同步核对PCB封装尺寸，跨部门协同的设计误差能在建模阶段就被提前排除。
