十寸工业人机界面触控显示终端

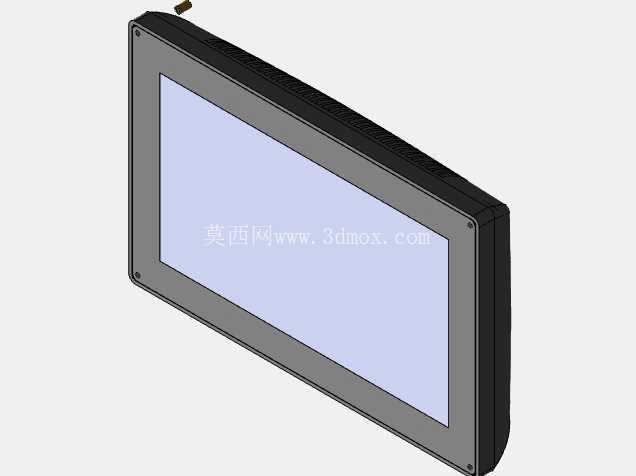

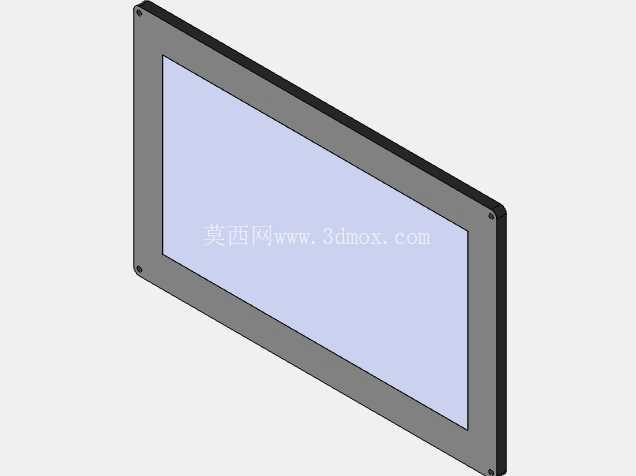

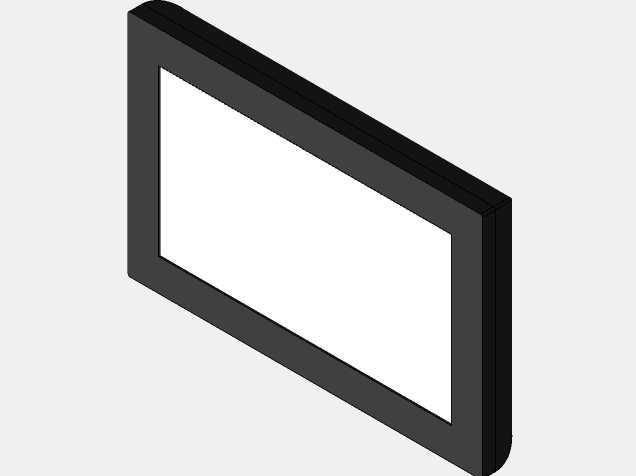

　　这款十寸触控显示终端的三维结构，围绕工业现场人机交互的实际需求搭建，整机采用窄边框矩形壳体布局，正面预留大面积显示触控区域，黑色硬质外壳包覆屏幕四周，既承担防护作用，也为内部电路板、背光模组与触控层提供安装支撑。从设备应用场景来看，这类终端常嵌入自动化产线控制柜、机床操作面板、包装设备主控台以及楼宇自控柜中，操作人员通过触控界面完成参数设定、运行状态监视、报警信息查看与工艺切换，替代传统按钮指示灯面板，大幅压缩柜面开孔数量与接线复杂度。

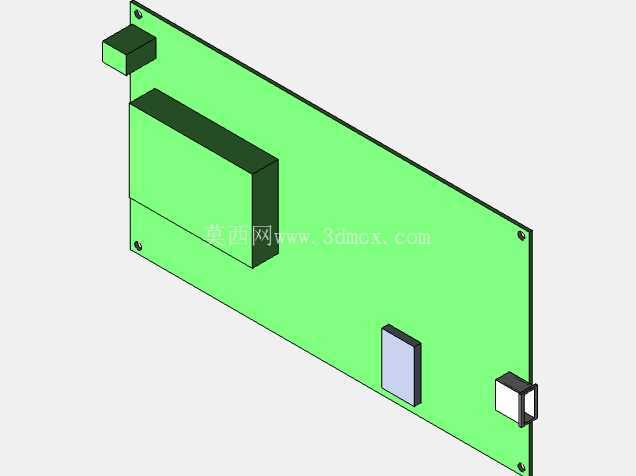

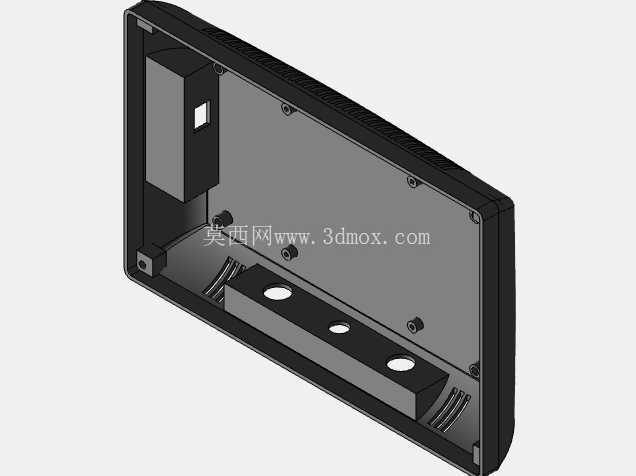

　　建模过程中优先还原了壳体的分层装配关系：前面框与后盖通过卡扣或螺钉结合，侧面预留散热与接口空间，背部设计有符合标准的安装挂孔，可直接嵌入控制柜开孔或通过支架固定。屏幕可视区域占据正面绝大部分面积，边框宽度控制在兼顾结构强度与密封的合理范围，四角做过渡处理以避免应力集中。整机厚度方向需要容纳液晶面板、触控玻璃、驱动板与电源模块，因此后盖留有适度腔体，同时保证嵌入安装时与柜门内侧的元器件不发生干涉。

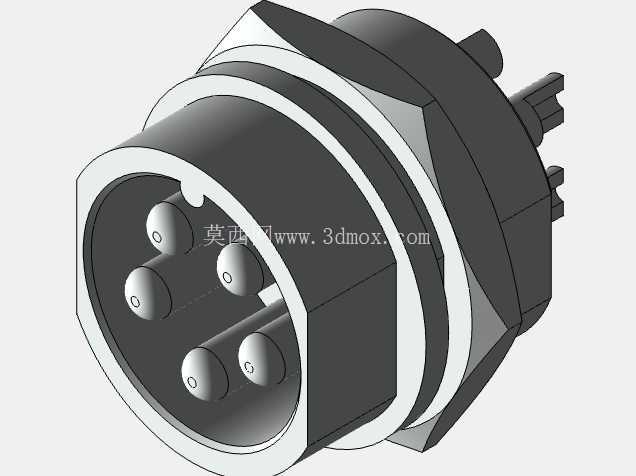

　　选型与结构设计时，安装边界是关键环节。十寸屏幕对应宽屏显示比例，柜面开孔需依据壳体法兰边尺寸预留，前面框覆盖开孔边缘形成防护，背部插入深度要计入接线端子与通讯插头的弯曲半径。现场布线通常涉及电源、以太网、串口及USB接口，模型在侧面和背部体现的接口区域，有助于工程师在柜体三维布局阶段核对插头插拔空间与走线通道。散热方面，封闭壳体依赖背部与侧边自然散热，建模时保留的壳体壁厚和内部筋位，既增强刚性，也为电路板固定提供螺柱位置。

　　从功能特性看，触控面覆盖整块显示区，支持工业环境下的直接操作；前面板平整连续，便于擦拭并适配面板密封要求。结构上没有多余外露活动件，降低粉尘和液体侵入风险。对于三维从业者而言，该模型可用于控制柜面板布置校核、人机工位高度评估、操作视角检查以及与周边按钮、急停开关的干涉确认；在产线数字化样机中，它既是可视化操作节点，也是电气柜集成设计中需要精确匹配开孔、深度和维护空间的核心交互部件。
