杠杆式安全阀门三维结构设计

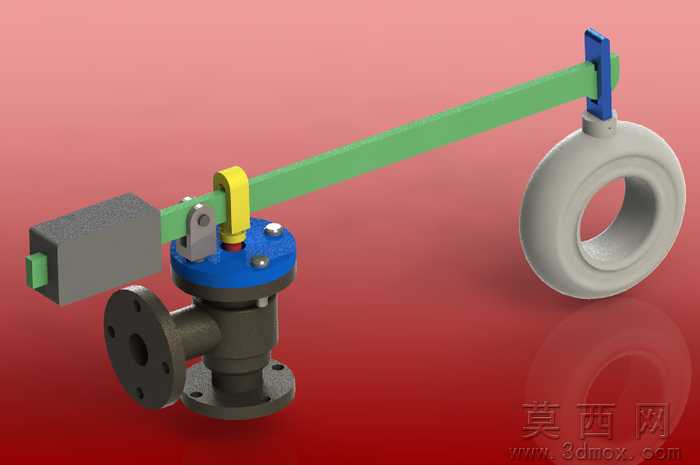

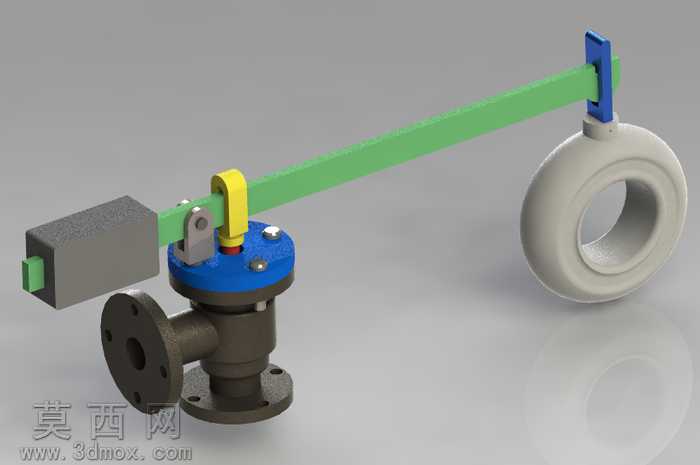

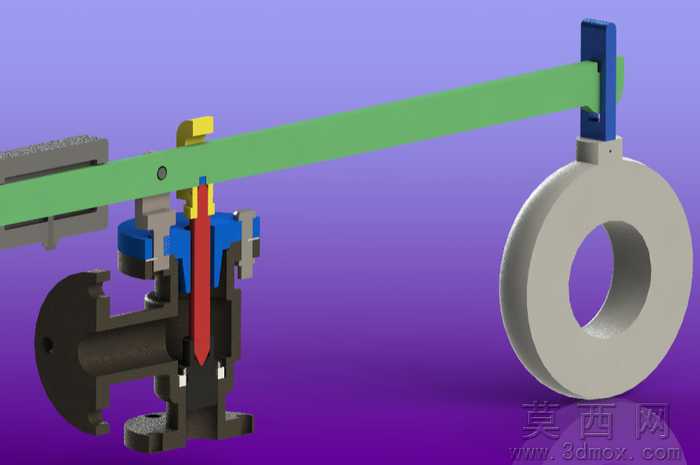

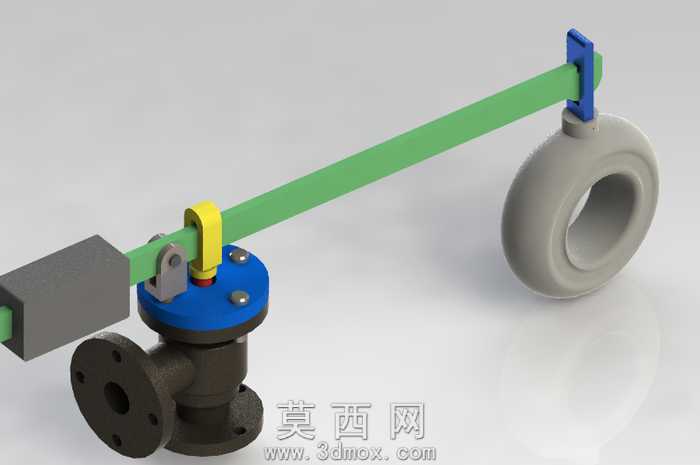

本作品为杠杆式安全阀的三维参数化建模成果，建模过程严格遵循阀门设计的行业规范与结构逻辑，完整还原了杠杆安全阀的全部核心构件。建模阶段首先对阀体部分进行特征构建，采用法兰连接的角式阀体结构，分别完成进出口法兰的螺栓孔阵列、阀座密封面、阀腔流道的细节建模，阀体下部的安装底座也按照实际安装尺寸做了对应结构还原，保证模型的工程实用性。其次对阀瓣、阀杆、上阀盖组件进行独立建模，阀盖与阀体的连接螺栓、密封压盖都做了精细化特征处理，阀杆与阀瓣的联动结构也完全按照实际装配关系做了配合约束，保证后续装配体的运动仿真可正常实现。杠杆与重锤部分是该类安全阀的核心调节结构，建模时精准还原了长杠杆的支点、力点位置，杠杆与阀杆的连接销轴、锁定卡件都做了独立零件建模，末端的环形重锤按照重力配比做了尺寸设计，重锤在杠杆上的位置可通过调节结构实现位移，对应不同的整定压力需求，完全符合杠杆安全阀的工作原理。材质与渲染阶段，针对不同零件的实际材质做了对应材质球赋予：阀体、法兰、阀盖等承压铸铁件赋予深灰色铸铁材质，做了细微的铸造纹理处理；杠杆采用绿色涂装钢材材质，重锤为灰色铸铁材质，阀盖顶部密封面、连接销轴等金属加工件赋予亮面金属材质，密封垫片、锁定块等非金属零件分别赋予对应的橡胶、工程塑料材质。渲染场景采用红色渐变背景，添加了柔和的环境光与局部补光，对金属零件做了轻微的反射效果处理，整体渲染效果清晰展现各零件的结构层次与装配关系，同时添加了地面反射效果提升模型的真实感。设计思路上完全围绕杠杆安全阀的工作原理展开，通过杠杆与重锤的重力矩平衡阀体内的介质压力，当介质压力超过设定值时，阀瓣被顶起实现泄压，压力回落时自动回座密封，模型完整保留了该类阀门的全部功能结构，可用于教学演示、产品结构展示、工程选型参考等场景，各零件间的装配约束完整，可直接生成工程图纸或进行运动仿真验证。
