工业级自动打印应用工作站结构设计

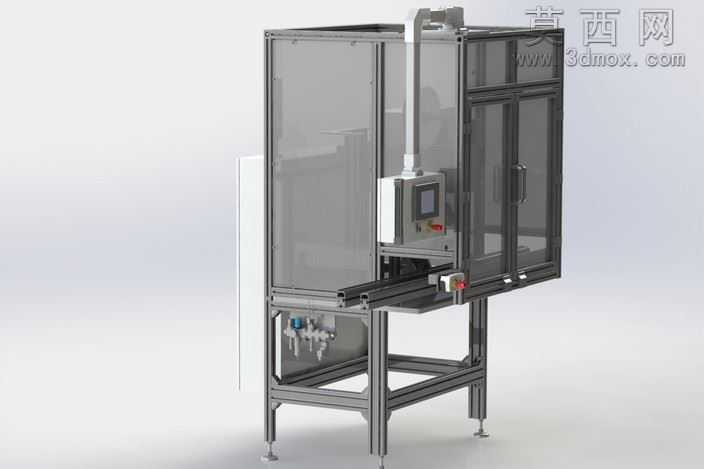

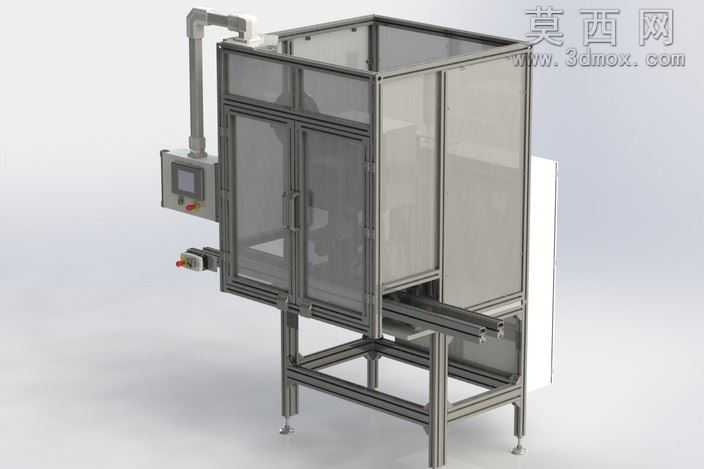

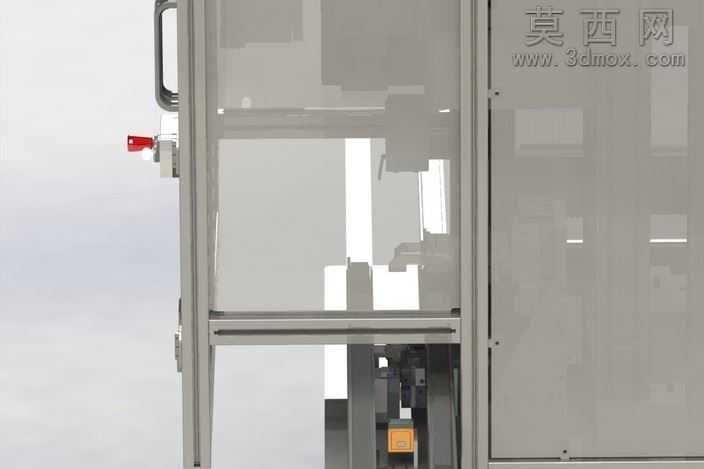

本模型为工业场景下的自动打印应用工作站，采用SolidWorks完成全参数化三维建模，整体结构遵循工业设备人机工程与安全防护设计规范，建模过程中对每一处装配结构都做了干涉检查，确保各部件运动与装配逻辑符合实际生产要求。从外观结构来看，设备主体采用工业铝型材搭建整体框架，框架底部配置可调式支撑脚杯，可适配不同平整度的车间地面，保证设备运行时的稳定性；框架外围安装半透明亚克力防护门板与侧封板，既可以清晰观察内部打印作业状态，又能形成封闭防护空间，避免作业过程中无关人员触碰内部运动部件引发安全风险，防护门采用合页连接搭配磁吸锁扣，方便日常设备维护与耗材更换。设备左侧伸出悬臂式人机交互操作盒，操作盒面板集成触控显示屏与急停按钮、启动按钮，悬臂可多角度调整位置，适配不同身高操作人员的操作习惯，操作盒下方的机架侧面还额外设置了一组控制按钮，方便设备侧边作业时的快速操作。设备中部预留打印作业核心腔体，内部可集成打印执行机构、物料定位组件，前后贯通的输送导轨从设备腔体穿过，可对接上下游生产线，实现待打印工件的自动上料、定位打印、成品下料的全流程自动化流转，导轨与机架的连接部位做了加强筋固定设计，避免长距离输送产生的结构形变。渲染阶段采用工业设备常用的哑光金属材质搭配浅灰色防护板材材质，铝型材表面做阳极氧化质感处理，亚克力板材设置半透明磨砂折射效果，操作按钮采用醒目的红、绿配色区分功能，整体渲染效果还原真实工业设备的视觉质感，场景采用柔和的工作室打光，清晰呈现设备的结构层次与细节特征。设计过程中充分考虑设备的模块化拆分需求，机架、防护组件、操作组件、输送组件均可独立拆分，方便后续根据不同打印工艺需求调整内部功能模块，也便于设备的运输与现场组装，所有标准件均采用通用工业规格，降低后续设备加工与维护的配件成本。
