管框架结构桌面级FDM3D打印机设计

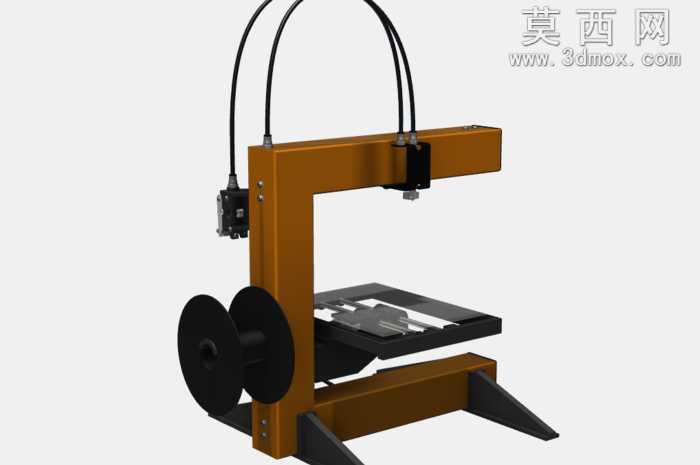

本作品为管框架结构的桌面级熔融沉积成型3D打印机三维模型，建模阶段采用自顶向下的装配设计思路，先完成整机运动行程与安装空间的骨架布局搭建，再逐一拆分细化各个功能部件，确保X、Y、Z三个运动轴的行程匹配无干涉，各部件的安装孔位、配合公差完全符合实际加工装配要求。模型完整还原了C型单立柱管框架的主体支撑结构，框架采用矩形截面型材搭建，通过螺栓连接实现各段型材的刚性固定，底部搭配两个斜向支撑脚，有效提升整机放置的稳定性，减少打印过程中运动部件高速移动带来的整机共振问题。运动结构部分，X轴采用悬臂式布局搭配线性导轨与同步带传动组件，打印头安装在X轴滑座上，可实现横向精准移动；Y轴负责成型平台的前后进给，平台采用平整铝板作为承载基底，表面预留了打印贴膜或热床的安装空间；Z轴采用双光杆导向搭配丝杆传动的结构，带动X轴整体实现垂直方向的精准升降，保证层厚控制的精度。耗材供给部分，模型在框架侧方设计了独立的料盘安装支架，可适配标准规格的1.75mm或3mm耗材卷料，料盘转轴采用低阻尼设计，确保耗材送料过程顺畅无卡顿，送丝管路通过柔性拖链与打印头连接，避免运动过程中管线缠绕干涉。外观与材质渲染阶段，主体框架采用哑光棕褐色金属漆材质模拟喷涂后的金属型材质感，运动导轨、丝杆等传动部件赋予镀铬金属材质，还原金属加工件的光亮质感，打印头外壳、料盘等塑料部件采用哑光黑色工程塑料材质，成型平台采用磨砂金属铝板材质，不同材质的区分清晰，渲染效果贴近真实设备的视觉表现。设计过程中充分考虑了桌面级设备的使用场景，整体结构紧凑占地面积小，C型悬臂的设计方便用户取放打印成品、更换平台耗材，框架上预留了电控板、电源模块的安装位，可直接适配开源3D打印机的控制方案，整体结构兼顾了刚性、易装配性与使用便捷性，可作为桌面级3D打印机DIY制作、结构改良的参考设计方案，模型的各个零件均为可编辑的实体特征，支持后续根据实际需求修改型材尺寸、运动行程、安装位布局等参数。
