九叶片扩展式减压阀阀芯组件结构

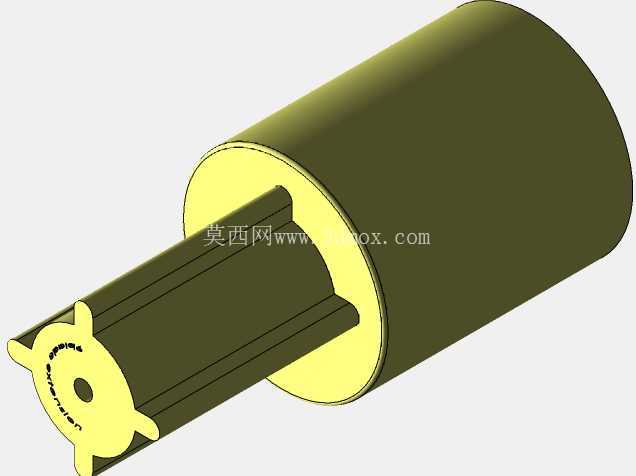

　　该结构属于减压阀内部的核心调压扩展组件，主要应用在工业流体输送管网、小型气动控制系统、实验室气路调压单元等场景中，承担流体压力动态调节、流道导流、压力缓冲的核心作用，区别于常规平面式减压阀阀芯，九叶片的扩展结构能够在有限的阀腔空间内，增大与流体的接触作用面积，让压力调节过程的线性度更好，避免小开度工况下的压力跳变问题。从实际使用场景来看，这类带扩展叶片的阀芯结构，尤其适配对压力输出稳定性要求较高的低压气路场景，比如精密仪器供气支路、小型气动执行元件的前端调压段，常规阀芯在小流量工况下容易因为流体冲蚀出现调压震荡，而九片沿轴向延伸的叶片能够在流体通过时，对紊乱的流态进行梳理，让阀后压力的波动幅度控制在更小范围内，同时叶片与端部的定位凸耳配合，能够在阀芯往复运动时起到周向防转的作用，避免长期使用后阀芯密封面出现偏磨。

　　设计过程中，首先考虑的是阀腔内部的安装边界，整体采用同轴圆柱结构，外层圆柱面与阀腔内壁保持合理的配合间隙，既保证阀芯滑动顺畅，又不会因为间隙过大造成流体内泄，端部的三凸耳定位结构，直接与阀杆的驱动端卡合，不需要额外的销钉连接，减少了装配环节的零件数量，也降低了长期往复运动下连接件松脱的风险。九片沿周向均匀分布的轴向叶片，从靠近密封端的位置一直延伸到阀芯尾部，叶片的厚度经过流场仿真校核，既保证足够的结构强度，不会在高速流体冲蚀下出现变形，又不会占用过多流道面积造成通流能力下降，叶片根部做了圆弧过渡处理，避免应力集中，在流体压力反复冲击的工况下，不会出现根部断裂的问题。

　　从安装尺寸边界来看，整体的圆柱外径适配常规通径的减压阀阀腔，轴向长度预留了足够的调压行程，端部的中心孔用于安装密封件，与阀座配合实现截止密封，叶片的外圆与阀腔内壁之间保留均匀的环形通流间隙，当阀芯向上抬升时，流体可以通过叶片之间的流道均匀流向阀后，不会出现偏流造成的阀座局部冲蚀。不同于常规的柱塞式阀芯，这种九叶片扩展结构在相同的阀芯行程下，通流面积的变化更加线性，操作人员在调整调压手轮时，能够更精准地控制输出压力，不会出现轻微转动手轮就造成压力大幅跳变的问题，同时叶片结构相比实心柱塞重量更轻，阀芯的响应速度更快，当阀前压力出现波动时，能够快速做出位置调整，稳定阀后压力。

　　在结构细节处理上，所有叶片的边缘都做了小倒角处理，避免装配过程中划伤阀腔内的密封件，端部的定位凸耳与阀杆卡槽的配合面做了公差匹配，既保证装配时能够顺利卡入，又不会因为配合间隙过大造成阀芯周向晃动，阀芯中心的密封件安装孔深度经过计算，保证密封件装入后有合适的压缩量，不会因为压缩量过大造成密封件过早老化，也不会因为压缩量不足出现密封泄漏。实际选型应用中，这类结构的阀芯可以替换同通径减压阀内的常规柱塞阀芯，用于提升小流量工况下的调压稳定性，不需要对阀腔进行额外改造，只要保证安装尺寸匹配即可，在气动控制回路的末端调压场景中，这种结构能够有效降低压力波动对下游精密元件的影响，减少因为压力不稳造成的设备动作偏差。
