侧向夹紧专用液压工装夹具设计

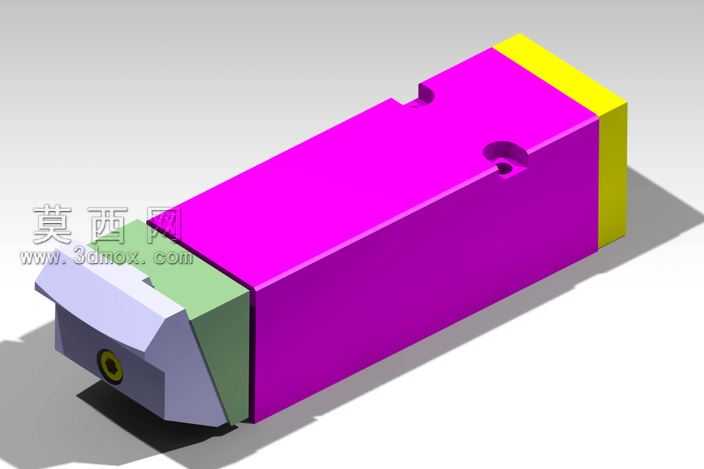

该专用夹具采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，对各功能部件的装配关系、配合公差进行了精准定义，确保模型可直接用于后续的工程图导出与生产加工参考。模型渲染阶段采用了高对比度的分色材质方案，主体夹持基座采用亮紫色哑光工程塑料材质模拟实际工装的硬质合金基体，前端执行夹紧动作的钳口组件分别采用浅紫、浅绿的差异化配色区分活动压块与固定导向块，端部限位块采用明黄色高亮材质标注安全限位区域，各部件材质的粗糙度、反光度参数均按照实际金属加工件的物理特性进行调整，渲染出的效果图可清晰展示夹具的整体轮廓与各部件的装配层次。从结构设计来看，该夹具为侧向夹紧式液压工装，整体呈长条形模块化布局，主体基座内部集成了液压驱动油路与活塞传动结构，侧面开设的定位槽用于将夹具快速安装在机床工作台上，前端钳口处的圆形定位孔用于安装可更换的夹紧触头，可根据不同工件的夹持需求更换适配的触头形状。设计思路围绕加工过程中的工件稳定夹持需求展开，针对侧向夹紧工况优化了力传递路径，将液压驱动力直接转化为钳口的直线夹紧动作，避免了多余传动结构带来的力损耗，20毫米的工作行程可覆盖多数中小型零件的夹持尺寸范围，10.2kN的松开力可保证加工完成后工件顺利脱离钳口，22kN的额定夹紧力可满足铣削、钻削等常规切削加工的夹持稳定性要求，40MPa的最大操作压力适配常规工厂液压系统的输出压力范围，无需额外增设增压设备即可直接投入使用。建模过程中对夹具的受力薄弱部位进行了结构加强，在基座与钳口的连接位置增设了加强筋结构，避免长期大负载夹持出现结构变形，同时对各活动部件的运动间隙进行了仿真验证，确保夹紧、松开动作全程无卡滞，各密封部位的结构设计符合液压元件的密封标准，可有效避免工作过程中出现液压油渗漏问题。
