拓扑优化结构GE支架轻量化设计

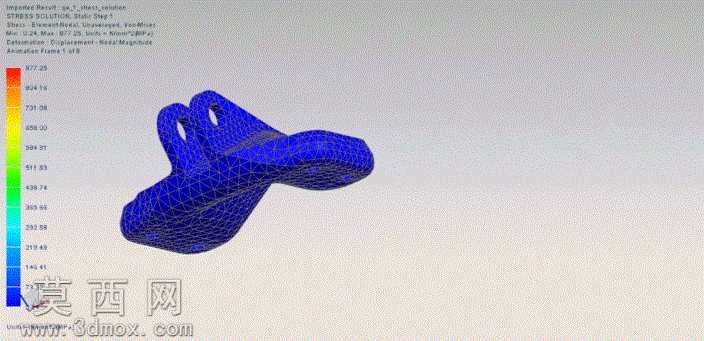

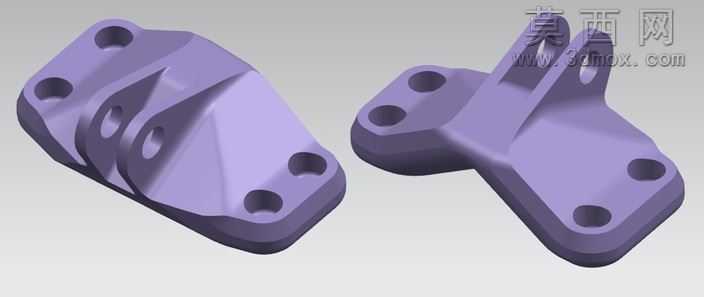

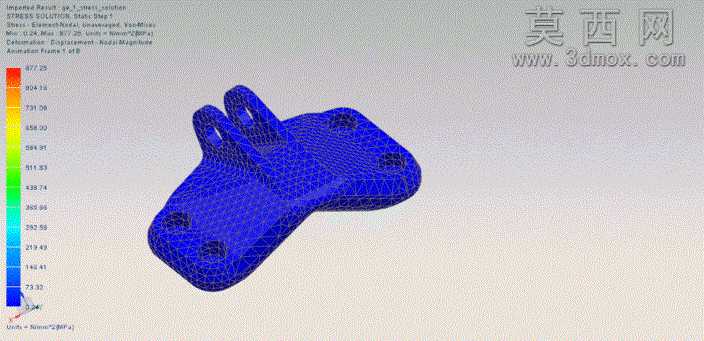

本作品为经过拓扑优化设计的GE支架三维模型，建模阶段以实际承载工况为核心依据，先完成初始设计空间的参数化搭建，明确支架的安装点位、载荷施加位置与装配约束边界，再通过有限元仿真迭代完成材料的最优分布规划，最终呈现出兼具力学性能与轻量化优势的异形网格结构。模型整体采用一体化成型的流线型构型，主体承载区域通过连续的曲面过渡消除应力集中隐患，三处安装孔位周边做了局部加厚处理，保证装配连接时的结构强度，非承载区域则通过拓扑优化去除冗余材料，形成疏密有致的网格镂空形态，在满足刚度要求的前提下大幅降低整体重量。渲染阶段采用实体网格可视化的表现方式，搭配左侧力学仿真色阶直观展示结构的应力分布状态，蓝色低应力区域对应优化后的材料留存区，色阶从冷色到暖色的渐变清晰呈现不同位置的受力水平，让观者可以直观理解拓扑优化的设计逻辑。材质设定上以工程塑料的哑光质感为基础，网格边线做细微的高亮处理，既还原工业构件的真实材质属性，也能清晰展现内部的网格拓扑结构。设计过程中充分考虑了实际生产的可行性，所有曲面过渡均满足注塑或3D打印的工艺要求，无倒扣、薄壁等不利于加工的结构特征，安装孔位的尺寸公差也按照通用装配标准做了预留，可直接用于后续的工程验证与实物生产。整个设计流程将仿真驱动的设计思路贯穿始终，打破传统支架的规整构型限制，在保证承载能力的前提下实现材料利用率的最大化，为同类工业支撑构件的轻量化设计提供了可参考的实践方案。
