PC机箱侧通风流定向风扇模组结构

　　在DIY台式主机、工业嵌入式工控机箱的散热系统搭建中，侧置通风风扇的气流往往存在扩散范围大、无法精准覆盖核心发热区域的问题，很多装机场景下侧扇吹入的冷风会在机箱内部形成乱流，无法有效带走主板供电模块、M.2存储设备、CPU供电mos管这类位置集中、热流密度高的元件热量，反而容易和机箱前进风、后排风的风道形成对冲，降低整体散热效率。这套风扇模组的核心作用，就是通过配套的导流挡板与角度转接结构，把侧置风扇输出的气流进行定向约束，让气流以层流状态精准输送到主板及对应发热组件表面，避免无效的气流扩散。

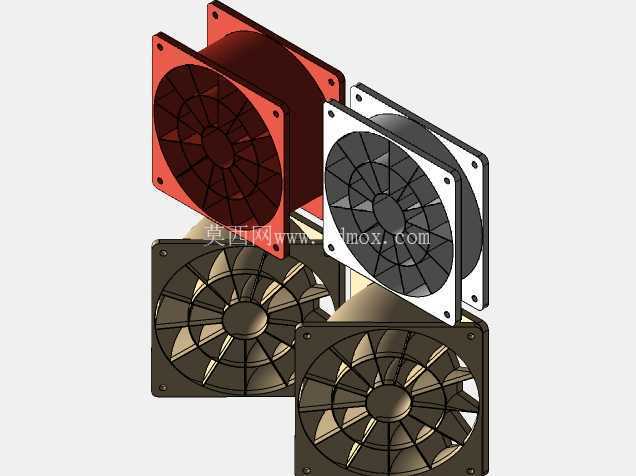

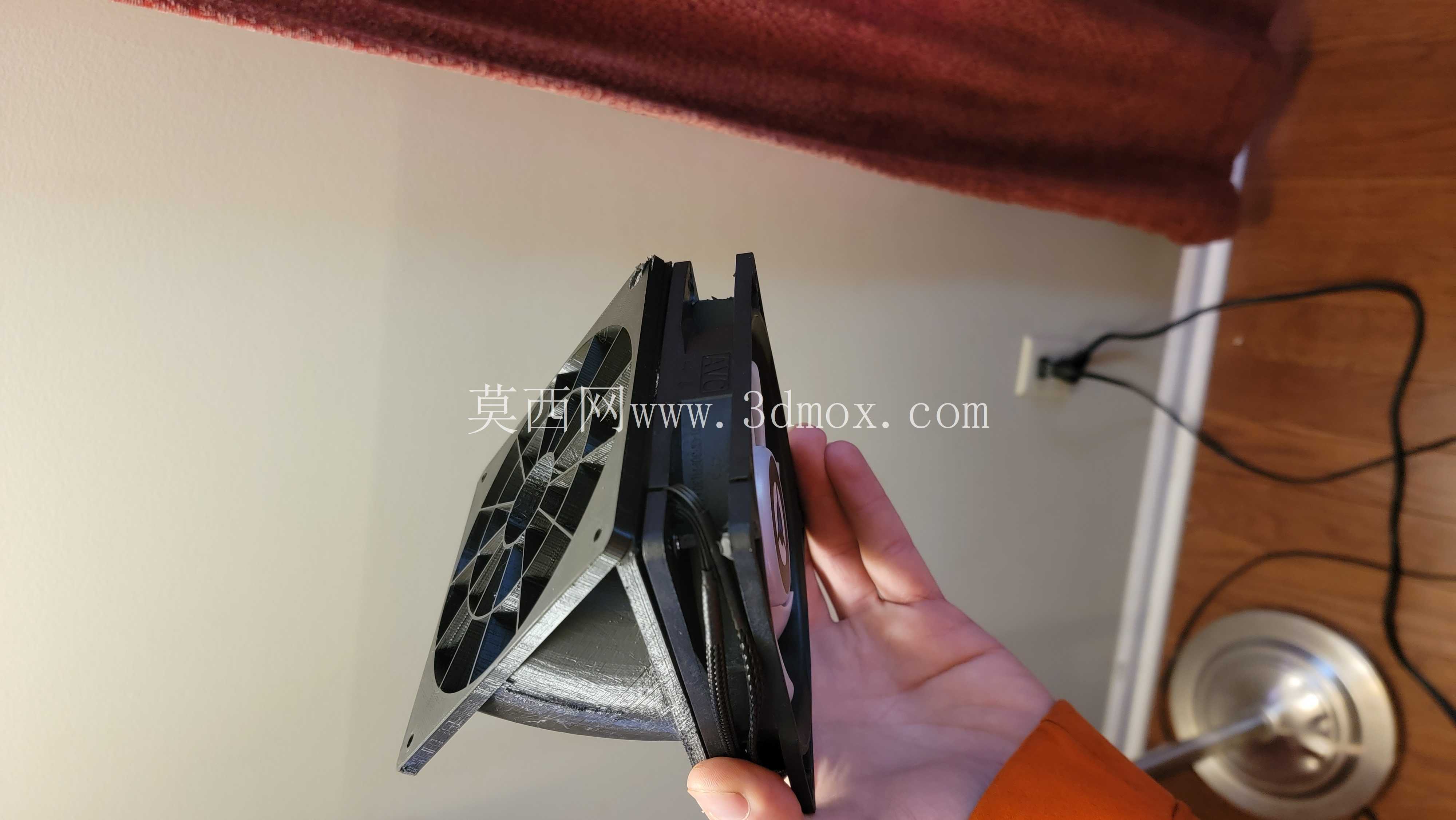

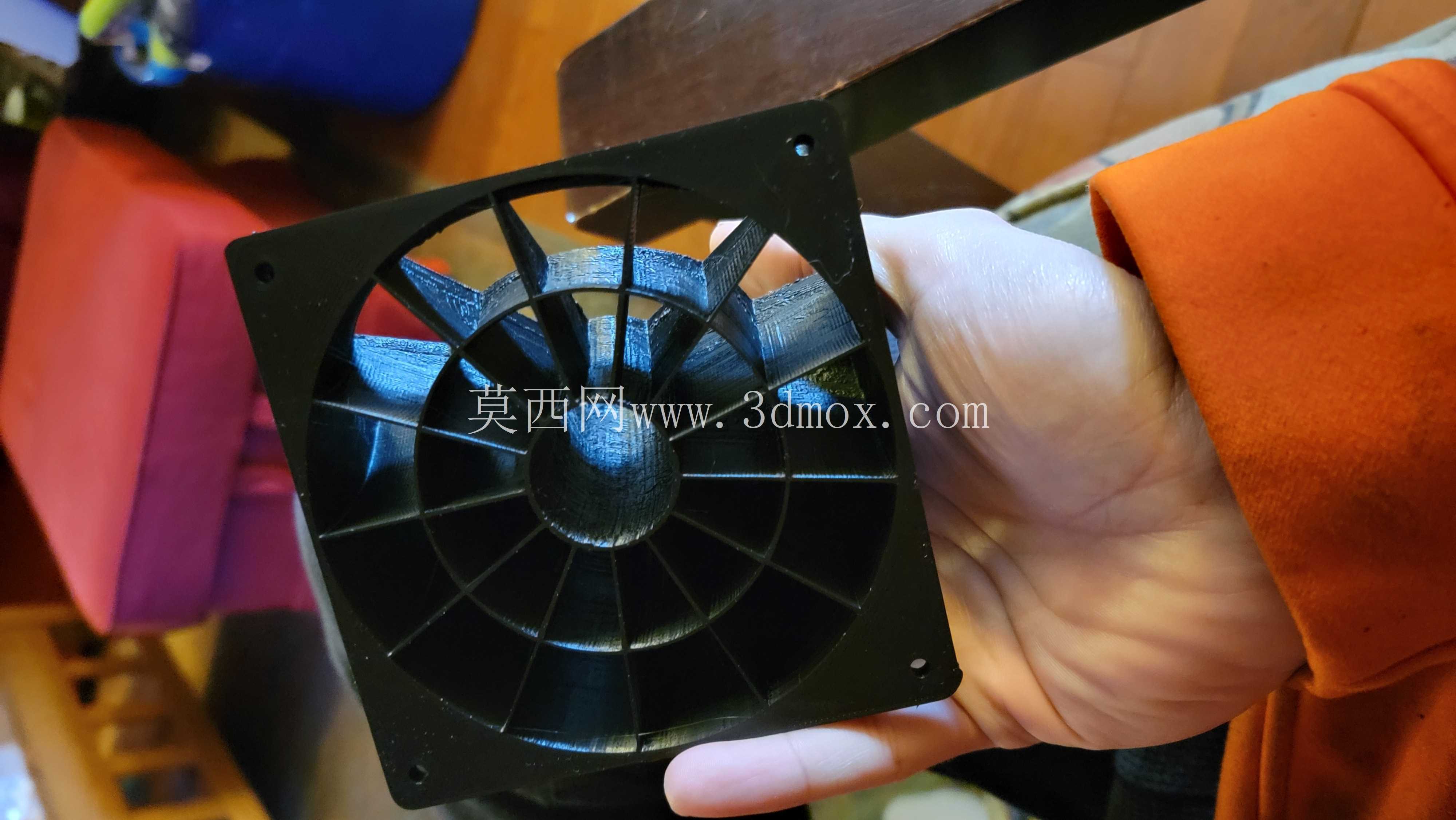

　　从结构设计来看，整套模组适配常规120mm规格的标准PC机箱风扇，包含不同安装角度的转接固定架、0.4mm厚度的单壁导流挡板两类核心结构件。0.4mm厚度的挡板在保证结构强度、不会因为风扇运行产生共振异响的前提下，尽可能降低了自身的风阻，挡板的边缘做了小角度的翻边导角处理，不会在气流经过时产生切割风噪，同时能够把风扇吹出的扩散式气流收拢成定向的层流束，减少气流在输送过程中的耗散。角度转接架的设计，是为了适配不同机箱的侧板安装位偏差——很多机箱的侧风扇安装位并不是正对主板核心发热区的，通过转接架可以调整风扇的出风角度，不需要对机箱侧板进行大面积切割改造，只需要在原有风扇安装位的基础上额外钻两个定位孔，搭配2颗螺丝就可以完成模组的固定，安装工序非常简便，不需要复杂的测量与定位，普通装机人员也可以快速完成装配。

　　在实际应用场景中，这套模组既可以用于家用DIY主机的散热改造，解决高负载下主板供电区域积热、M.2硬盘过热掉速的问题，也可以用于工业工控机箱的散热优化——这类工控机箱往往内部空间紧凑，板卡布局密集，常规的直吹风扇无法覆盖到夹层位置的板卡，通过定向导流的结构，可以把冷风精准送到狭窄的板卡间隙中，避免局部热点导致的设备运行不稳定。从安装边界来看，整套模组安装完成后，向机箱内部的突出尺寸控制在28mm以内，不会和高度超过160mm的塔式CPU散热器产生安装干涉，也不会遮挡带马甲的台式机内存插槽，适配绝大多数ATX、MATX版型的机箱安装要求。转接架上预留的安装孔位同时兼容标准120mm风扇的孔距，不需要额外更换风扇就可以直接在原有散热配置上加装，导流挡板的角度经过反复验证，出风方向正对主板CPU供电区域与第一条PCIe插槽位置，刚好覆盖主板上发热最集中的几个区域，不会出现气流偏斜的问题。

　　在结构细节上，所有的塑料结构件都做了圆角处理，没有尖锐的毛边，安装过程中不会划伤机箱内部的线材，也不会割伤操作人员的手部。固定孔位周边做了局部加厚的凸台，螺丝锁紧时不会出现塑料件开裂的问题，多次拆装也不会出现滑牙的情况。不同颜色的结构件可以搭配不同风格的机箱侧透效果，在满足散热功能的前提下也兼顾了一定的外观适配性，不需要额外做喷漆改色就可以适配多数机箱的内部配色。和常规的风扇导流罩不同，这套模组的挡板角度是针对PC机箱内部的板卡布局专门设计的，不是通用的锥形聚风结构，不会因为气流收拢过度导致风压损失过大，在距离风扇50mm的位置，气流的覆盖范围刚好匹配主板供电模块的散热区域，既保证了气流的集中性，又不会因为覆盖范围过小导致周边元件得不到有效散热。在实际测试场景中，加装这套模组之后，主板供电模块的高负载温度可以降低8-12摄氏度，M.2硬盘的高负载温度可以降低5-7摄氏度，同时不会明显提升风扇运行的风噪，因为层流状态的气流和机箱内部构件碰撞产生的紊流噪音比扩散气流更低，反而能在一定程度上改善机箱的整体噪音表现。
