带安装支架降噪缓冲型直流供水泵结构

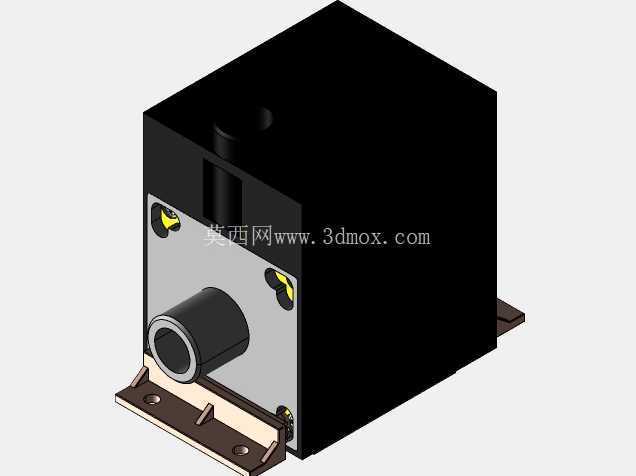

　　在桌面级水冷散热系统、小型实验流体循环回路、紧凑型医疗冷却设备这类对安装空间、运行噪音有严苛要求的场景里，这款直流驱动的循环水泵是流体回路里的核心动力部件。做结构设计时最先要明确的是它的安装边界，底部带安装孔的金属支架是整个泵体的承载基础，支架上的四个固定孔位间距经过适配，能直接固定在厚度1-3mm的钣金安装板或者铝型材机架平面上，不需要额外做转接支架，能大幅缩减设备内部的安装占用空间。泵体侧面的G1/4内螺纹接口是行业内水冷回路的通用接口规格，能直接匹配标准规格的快插接头、硬管快拧接头或者宝塔接头，不需要做额外的螺纹转接头，减少回路里的漏液风险点，接口的同轴度公差控制在0.1mm以内，安装接头时不会出现别劲导致的密封失效问题。

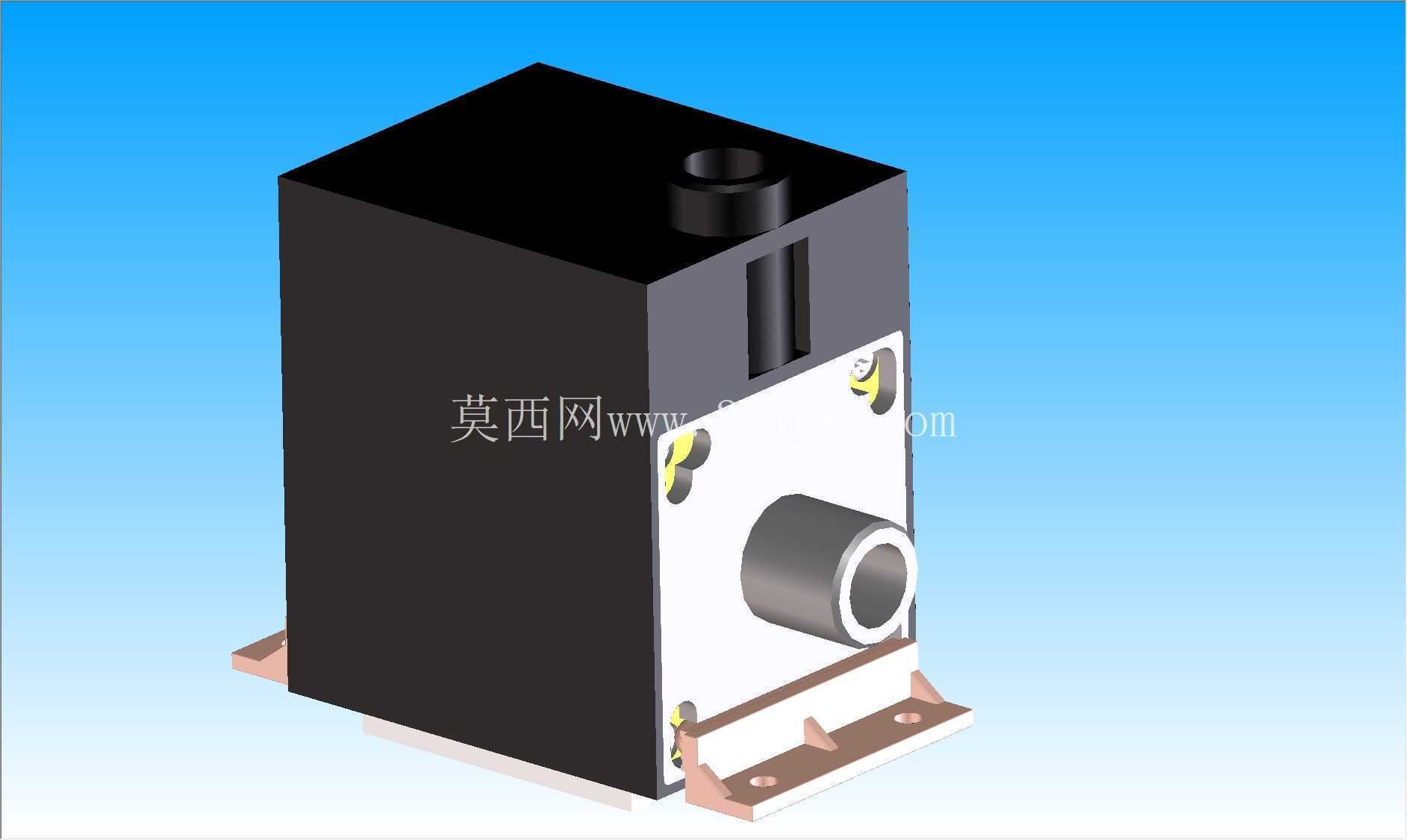

　　泵体顶部的黑色凸起结构是排气与注水一体的接口，初次加注循环液时不需要拆解泵体，直接从这个接口加注就能完成泵腔排气，避免叶轮空转导致的流量不足或者烧蚀问题。泵体主体的黑色外壳采用阻燃级工程塑料注塑成型，外壳和内部泵腔之间预留了缓冲垫层的安装空间，这层降噪缓冲垫能吸收叶轮高速运转时产生的高频振动，避免振动通过安装支架传递到设备外壳上形成共振噪音，实际运行时的振动传递率能比无缓冲结构的同规格水泵降低60%以上，适合对噪音敏感的桌面设备、实验室仪器场景使用。

　　从功能特性来看，这款泵采用12V直流供电，适配绝大多数小型设备的内置供电回路，不需要额外配置高压供电模块，功耗控制在合理区间，长时间连续运行时的发热量很低，不需要额外给泵体做散热结构。800L/h的额定流量能覆盖单CPU+单GPU的桌面水冷回路、小型激光雕刻机的冷却回路、小型恒温实验槽的循环回路需求，50000小时的额定使用寿命能满足工业级设备的长时间连续运行要求，不需要频繁更换维护。

　　做三维建模时，要重点还原几个关键的装配尺寸：首先是底部安装支架的孔位坐标，四个安装孔的相对位置必须和实物一致，否则设备装配时会出现孔位对不上的问题；其次是侧面G1/4接口的中心高度，这个尺寸决定了外接管路的走管空间，如果建模时尺寸偏差，会导致管路和周边结构件出现干涉；还有泵体整体的外轮廓尺寸，主体的方形外壳边角做了小圆弧过渡，建模时不能直接做成直角方块，否则做虚拟装配时会出现和周边零件的干涉误判。另外要注意泵体侧面的接线位置，供电引线从泵体侧面的凹槽引出，建模时要预留出引线的弯折空间，避免装配时引线被外壳挤压破损。

　　在实际选型适配时，这款泵不适合输送有腐蚀性的流体或者含有固体颗粒的液体，仅适用于清水、专用水冷液这类无杂质的低粘度流体，安装时要保证泵体的接口位置低于回路的最高液面，避免初次运行时出现吸不上液的气缚问题。底部的安装支架和泵体之间的缓冲垫是嵌装结构，建模时要还原缓冲垫的压缩量空间，安装锁紧螺丝时不能过度拧紧，否则会压死缓冲垫导致降噪效果失效，螺丝的锁紧扭矩控制在0.8N·m左右即可，既能保证泵体固定牢固，又能保留缓冲垫的减振间隙。
