轻量化加强型机械连接支架结构设计

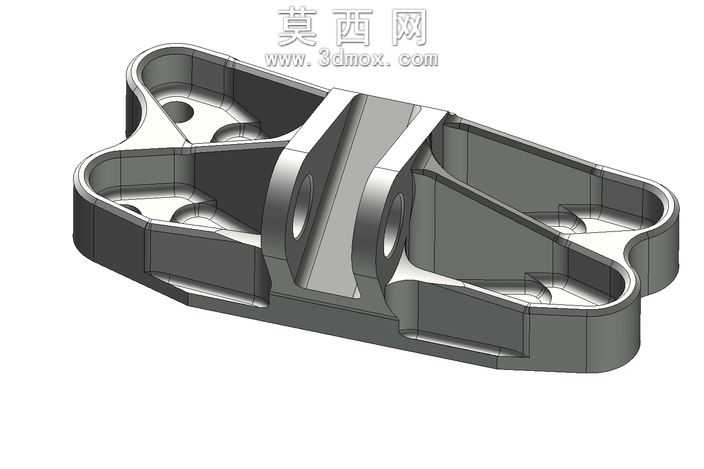

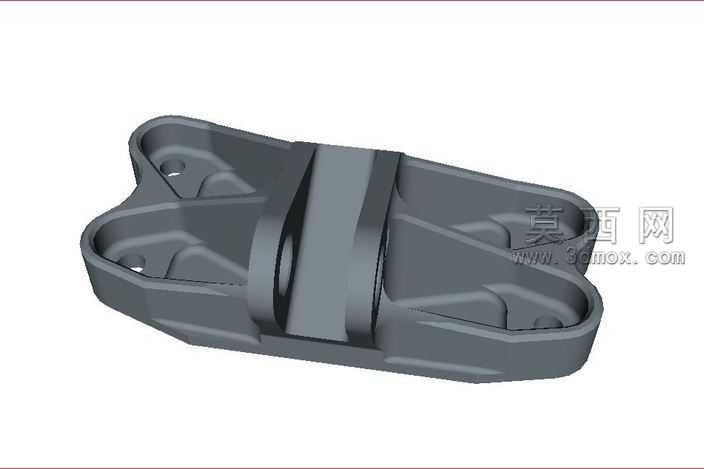

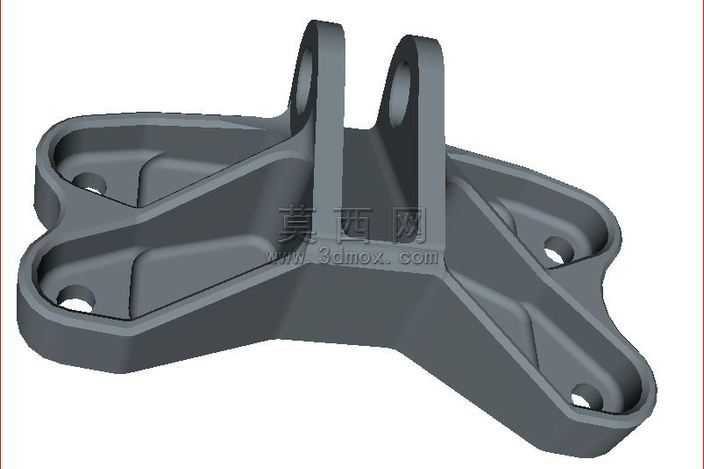

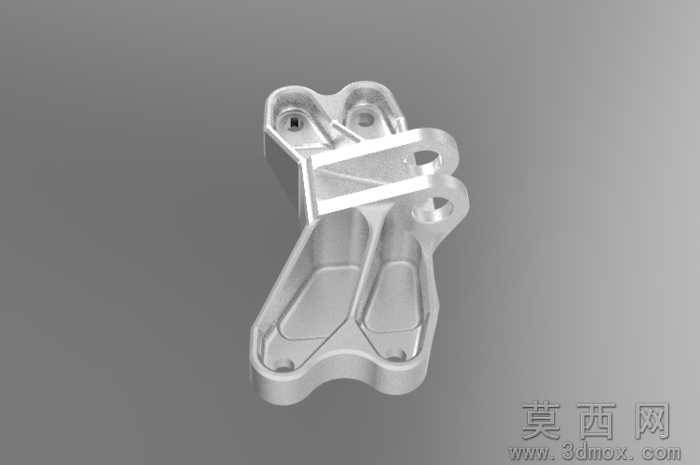

该支架模型采用三维参数化建模方式完成整体结构搭建，建模过程中以原始客户提供的部件构型为基础，先完成主体轮廓的草绘与基准定位，通过拉伸、切除等基础特征构建出支架的整体外形框架，再针对受力薄弱区域进行结构优化调整。模型外观呈现对称式的双端连接布局，主体采用一体化成型的壳体式结构，在保证整体结构强度的前提下尽可能去除非受力区域的冗余材料，实现轻量化设计目标。结构设计上，在支架的侧壁、转角以及连接耳片位置都增设了三角形加强筋结构，筋条的走向与部件实际受力传导路径保持一致，能够有效分散承重过程中产生的集中应力，避免局部应力过大导致的结构变形或断裂问题。支架两端设置有带安装孔的连接耳座，孔位精度按照装配公差要求进行参数化约束，能够保证与配套连接件的装配适配性，中部的连接凸台结构经过加厚处理，提升了支架整体的抗扭与抗弯性能。材质设定上选用常用的工业金属材质，渲染过程中对金属表面的哑光质感、边缘倒角的光影过渡都进行了精细化调整，能够清晰呈现出支架的结构层次与细节特征。设计过程中对原始参考模型的几何细节做了小幅优化，去除了非必要的冗余结构，在不改变整体装配尺寸与外观核心特征的前提下，调整了局部壁厚与筋条尺寸，经过质量属性测算，优化后的支架整体重量控制在合理区间，既满足承重使用的强度要求，也兼顾了轻量化的减重需求，整体结构无多余复杂特征，便于后续的加工生产与实际装配使用。
