木片机用曲柄连接结构三维设计

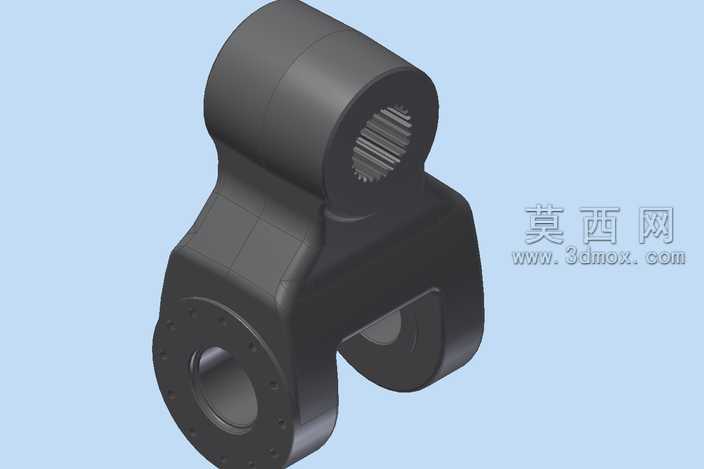

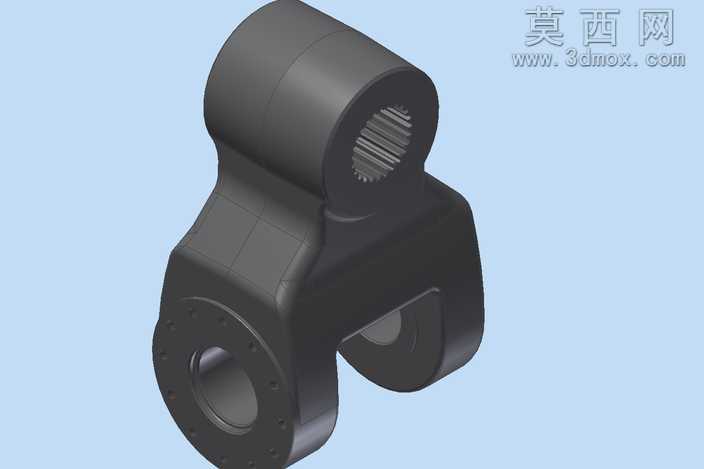

本作品为木片机配套的曲柄连接结构三维模型，采用Autodesk Inventor软件完成全参数化建模，整体建模过程严格遵循机械加工工艺逻辑，所有特征均基于实际生产的公差要求进行参数约束，确保模型可直接对接后续的工程图导出与数控加工流程。模型主体采用一体化铸钢件的结构设计思路，上部设置带内花键的轴套结构，花键齿形按照渐开线花键标准参数绘制，齿面过渡圆角、齿根强度强化结构均做了精细化处理，可保证与动力输入轴的周向固定可靠性，传递大扭矩时不会出现打滑、应力集中断裂的问题。下部为叉形铰接端结构，两侧对称设置带安装孔的连接耳，孔位同轴度公差在建模阶段就通过同轴约束完成控制，孔内壁预留了轴承安装位与密封槽结构，可直接适配标准滚动轴承的装配需求，铰接端与上部轴套之间的过渡臂采用变截面流线型设计，通过有限元受力分析优化了壁厚分布，在保证整体结构强度、抗冲击载荷能力的前提下，尽可能降低了构件自身重量，减少传动过程中的惯性损耗。模型渲染阶段采用了哑光铸钢材质，表面添加了细微的铸造肌理质感，配合柔和的环境漫反射光照，清晰呈现出各部位的结构转折、装配关系与工艺细节，花键齿面、铰接孔内壁等加工面单独设置了金属高光材质，区分铸造面与机加工面的视觉差异。整个结构的设计充分考虑木片机工作时的大载荷、强冲击工况，所有转角位置均设置了工艺圆角避免应力集中，连接耳部位额外添加了加强筋结构提升抗形变能力，各安装孔位的位置度、尺寸参数均匹配现有木片机的装配标准，可直接用于设备的配件替换、结构优化仿真或者装配教学演示，建模过程中保留了全参数化的特征树，后续可根据不同功率型号的木片机需求，快速调整轴套直径、花键参数、臂长等核心尺寸，大幅提升同系列产品的设计迭代效率。
