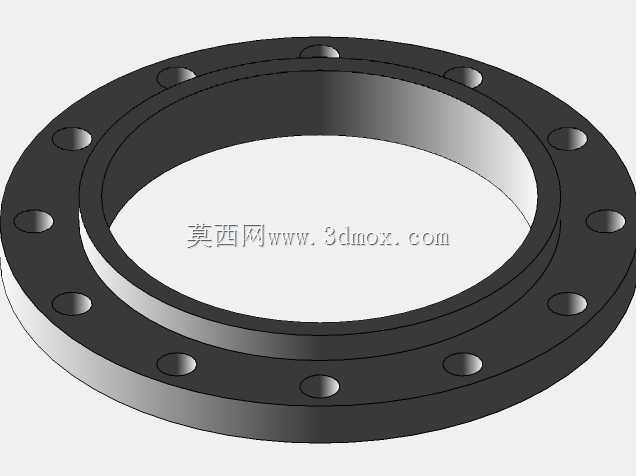

10英寸150磅SORF突面带颈平焊法兰

　　在石油化工、市政给排水、暖通空调、火力发电等行业的压力管道系统中，法兰是实现管道与管道、管道与阀门、管道与设备之间可拆卸连接的核心承压部件，这款10英寸150磅等级的SORF突面带颈平焊法兰，是美标压力等级体系下中低压管路的常用连接构件，适配公称通径10英寸、压力等级Class150的管路工况，可在常温至额定设计温度范围内输送水、油品、蒸汽、弱腐蚀性化工介质等流体。

　　从结构设计来看，该法兰采用突面密封面形式，密封面凸起高度符合美标法兰尺寸规范，表面加工精度满足非金属软垫片、缠绕式垫片的密封配合要求，能够在额定压力下保证连接面无介质渗漏；法兰本体沿圆周均匀分布螺栓通孔，孔位的节圆直径、孔径尺寸与同压力等级同通径的配对法兰、阀门法兰完全匹配，安装时无需额外扩孔或调整孔位，穿装螺栓后可通过对称预紧实现均匀压合密封。带颈结构的设计是该类法兰区别于板式平焊法兰的核心特征，颈部的过渡圆弧有效降低了法兰与管道焊接位置的应力集中系数，相比板式平焊法兰能够承受更高的管道弯矩与轴向载荷，适合存在一定管路振动、温度波动的工况场景。

　　实际安装作业中，该法兰采用平焊连接方式，将管道插入法兰内孔至预留的焊缝位置后，在法兰内外两侧分别进行角焊缝焊接，相比对焊法兰的焊接作业难度更低，现场安装效率更高，同时颈部结构又能弥补平焊结构刚度不足的缺陷，兼顾了安装便捷性与结构强度。从安装边界来看，该法兰的外径尺寸、螺栓孔数量与规格、密封面外径均严格遵循ASME B16.5标准中Class150、NPS10的尺寸要求，可直接与同标准的弯头、三通、减压阀、闸阀等管路配件配对使用，无需单独设计转接构件；法兰内孔与对应规格的无缝钢管外径匹配，焊接前可轻松实现管道与法兰的同轴定位，减少现场组对的调整工作量。

　　在管路系统运行过程中，该法兰不仅承担密封保压的作用，还可作为管路检修的拆卸节点，当需要对管段内的阀门、仪表进行更换维护时，只需拆卸法兰连接螺栓即可分离管段，无需切割整体管路，大幅降低后期运维的作业成本。设计建模过程中，需重点保证螺栓孔的位置度公差、密封面的平面度要求以及颈部过渡区域的壁厚均匀性，避免因尺寸偏差导致安装时螺栓无法穿装、密封面压合不均出现泄漏，或是应力集中位置在承压过程中出现开裂风险。
