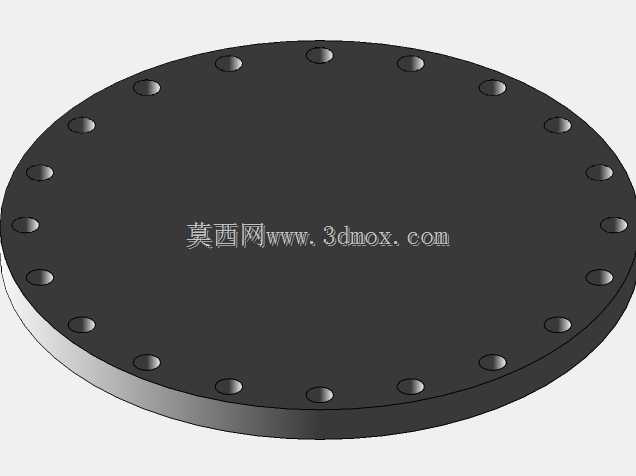

24寸凸面ASME16.5标准盲板法兰

　　在石油炼化、长输管线、化工制程、市政高压供水等涉及压力管道的工程场景中，盲板法兰是管路系统实现区段隔离、端部封堵、压力试验分段隔断的核心承压连接件，这款24英寸凸面盲板严格遵循ASME B16.5标准的尺寸公差与密封结构要求设计，可直接匹配同压力等级、同公称通径的凸面对焊法兰、平焊法兰完成装配，无需额外调整安装孔位或密封面结构。

　　从实际工程使用的角度出发，该盲板采用凸面（RF）密封结构，密封面凸起高度符合标准规范，能够在装配时为非金属垫片、金属缠绕垫片提供均匀的压紧应力，避免因密封面压合不均导致的介质渗漏问题，适配的压力等级覆盖Class150到Class2500的常规工业管路需求，可满足水、蒸汽、油品、弱腐蚀性化工介质等多种工况的封堵要求。

　　设计过程中首先以ASME B16.5标准中24英寸规格的安装参数为基准，沿盲板圆周均匀排布螺栓孔，孔位的中心圆直径、单个螺栓孔的孔径、相邻孔位的角度公差均严格控制在标准允许的偏差范围内，保证现场安装时螺栓可顺利穿入，不会出现孔位错位导致的强制装配问题，避免额外的安装应力影响法兰长期承压的可靠性。盲板本体的厚度根据对应压力等级的承压要求计算确定，中心无通流孔的实心结构可承受管路全压下的轴向推力，不会在长期承压过程中出现形变或开裂。密封面的凸台边缘做了微小的倒角处理，既可以避免安装过程中尖锐边缘划伤垫片，也能减少运输、存放过程中密封面被磕碰损伤的概率。

　　从安装边界来看，该盲板的外径尺寸与同规格标准法兰完全匹配，安装后不会超出配对法兰的外轮廓，不需要为其预留额外的径向安装空间；轴向方向仅为盲板自身厚度加上垫片压缩后的厚度，在管路端部布置或管段中间做盲断隔离时，不会过多占用管线的轴向布置空间，尤其适合在紧凑的管廊布局、设备进出口的临时封堵场景中使用。不同于普通的焊接盲板，这种法兰式盲板不需要在现场进行焊接作业，仅通过螺栓紧固即可完成安装与拆卸，在管线检修、设备试压、临时改线的场景中可大幅缩短作业时长，降低现场施工的动火作业风险。

　　建模过程中对所有安装关联尺寸做了参数化约束，螺栓孔的排布采用圆周阵列方式生成，保证每个孔位的位置精度，密封面的表面粗糙度要求在模型结构中做了对应标注提示，可直接用于后续的数控加工编程，不需要二次调整尺寸。整体结构无多余的工艺冗余，在满足承压强度与密封要求的前提下尽可能控制本体重量，降低大规格法兰安装时的吊装难度与材料成本。
