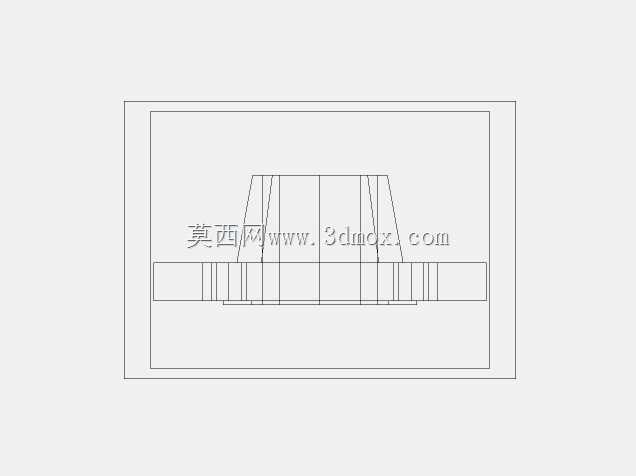

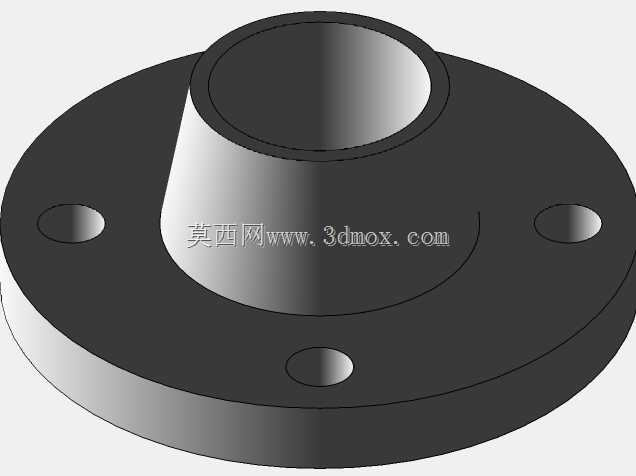

2.5英寸150LB带颈对焊突面法兰结构

　　在石化、市政给排水、工业循环水、常规工艺管线的中低压管路布设场景中，带颈对焊突面法兰是实现管路与管路、管路与阀件、管路与承压设备可拆卸刚性连接的核心承压连接件，本次呈现的2.5英寸公称通径、150LB压力等级的WN RF法兰，适配公称压力2.0MPa级的英制管路系统，可匹配对应压力等级的闸阀、减压阀、止回阀等阀件安装，也可直接用于同规格无缝钢管的端部对接。从结构设计逻辑来看，带颈对焊的结构形式区别于平焊法兰，颈部采用圆滑过渡的锥段设计，对接端的壁厚与连接钢管的壁厚保持一致，焊接时可实现钢管与法兰的全熔透对接焊缝，相比平焊法兰的角接焊缝，大幅降低了管路运行过程中焊缝位置的应力集中系数，在管路存在轻微振动、温度小幅波动的工况下，连接可靠性更有保障。

　　突面的密封面形式属于应用最广泛的密封结构，密封面凸起高度约2mm，表面加工粗糙度控制在Ra3.2-6.3μm区间，安装时搭配非金属软垫片或者缠绕式垫片，通过均匀拧紧圆周分布的螺栓即可实现可靠密封，无需额外加工复杂的密封槽，加工成本低，后期维护更换垫片也十分便捷。从安装边界尺寸来看，该法兰的螺栓孔中心圆直径、法兰盘外径、颈部高度、螺栓孔数量与孔径均严格匹配150LB压力等级的英制法兰尺寸规范，圆周均布的螺栓孔可与同规格法兰实现完全互换，安装时无需额外扩孔或者调整位置；法兰颈部的对接端内径与对应规格的2.5英寸Sch40壁厚钢管内径一致，对接后管路内部无明显台阶，不会造成介质流动的局部阻力突变，也避免了台阶位置长期运行产生的介质冲蚀或者杂质堆积问题。

　　在实际工程选型中，这类法兰多用于介质为水、蒸汽、常规油品等无强腐蚀性的工艺管路，安装时需注意对接焊缝的无损检测要求，以及螺栓预紧力的均匀施加，避免因预紧力不均导致密封面压偏出现泄漏。建模过程中严格遵循尺寸规范，对法兰的过渡圆角、密封面平面度、螺栓孔位置度都做了精准还原，可直接用于管路排布的干涉检查、预制加工的下料参考，也可作为阀组集成设计时的标准连接件调用，无需重复绘制标准件结构，提升管路系统三维设计的效率。
