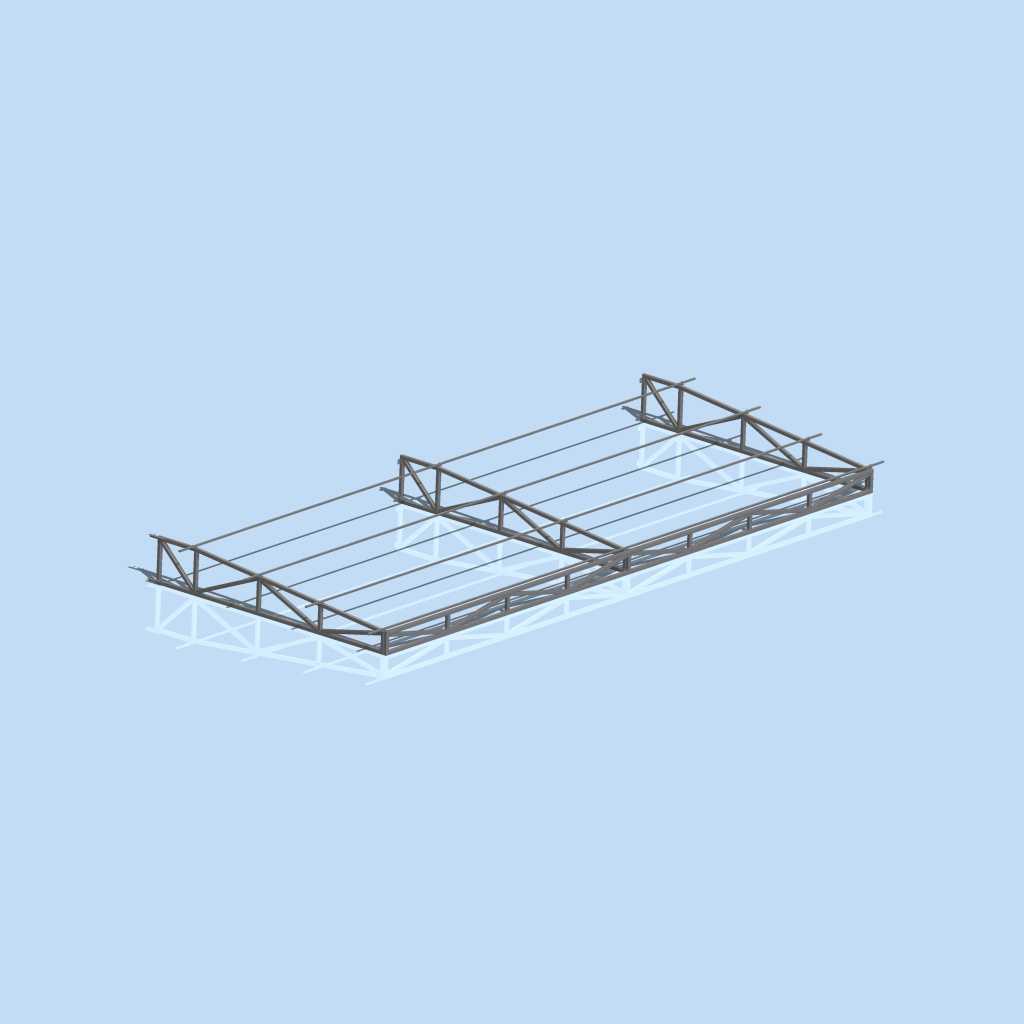

户外轻型钢结构桁架式顶篷支撑结构设计

　　该顶篷支撑结构采用桁架式钢结构设计，主要应用于户外临时作业区、厂区通道遮护、小型设备露天防护、临街商铺外檐遮雨遮阳等场景，可直接作为顶篷面层的承载骨架，适配彩钢瓦、阳光板、张拉膜等多种面层材料的安装固定。从结构功能来看，整体采用平行弦桁架的受力形式，上弦杆承担顶篷面层传递的竖向荷载与风吸荷载，下弦杆平衡桁架受拉内力，腹杆采用交叉斜撑布置，可有效分散竖向荷载与水平风荷载产生的剪力，避免单根杆件应力集中导致的结构失稳，相比同跨度的实腹式钢梁结构，桁架形式可减少40%以上的钢材用量，同时降低结构自重，减少下部支撑结构的荷载负担。

　　设计过程中优先考虑了安装边界的适配性，整体桁架单元采用模块化分段设计，单段桁架长度控制在常规运输车辆的载货尺寸范围内，现场可通过法兰盘或高强螺栓完成拼接，无需大型吊装设备即可完成组装，适配不同宽度的遮护区域，可通过多组桁架平行排布调整整体覆盖宽度，桁架高度根据跨度做等比例优化，在保证挠度满足规范要求的前提下，尽可能压缩结构竖向高度，减少对周边建筑采光的遮挡。结构的杆件连接节点采用相贯线焊接形式，所有外露焊缝均做满焊处理，节点处增设加劲肋强化连接强度，可抵御常规地区的六级以下风荷载与0.5kN/㎡的雪荷载，满足大部分非高风压、高降雪区域的户外使用要求。

　　安装时桁架两端可直接固定在混凝土立柱、钢结构立柱或者既有建筑的外檐结构上，下弦杆预留有标准化的挂件安装孔位，可直接配套安装照明灯具、管线桥架、喷淋管路等附属设施，无需额外在桁架上钻孔破坏结构完整性。结构表面默认预留涂装工艺余量，可根据使用场景的防腐要求做热浸镀锌、喷塑或者刷防锈面漆处理，适配沿海高盐雾、厂区高腐蚀等不同使用环境的耐久性要求，整体结构的杆件选型均采用常规等边角钢与方管规格，无需定制特殊截面型材，加工下料可直接采用常规切割、焊接设备完成，降低生产加工的工艺门槛与成本。
