汽车挡风玻璃雨刮连杆传动机构设计

　　这套连杆式刮水执行机构，核心服务于乘用车辆、商用车辆的前挡风玻璃清洁作业场景，在雨天、扬尘天、路面溅污等工况下，通过固定轨迹的往复摆动带动刮臂胶条扫过玻璃曲面，清除附着的雨水、浮尘、泥点与昆虫残渍，保障驾驶员前方视野通透，是车辆主动安全配置里不可缺失的基础执行部件。

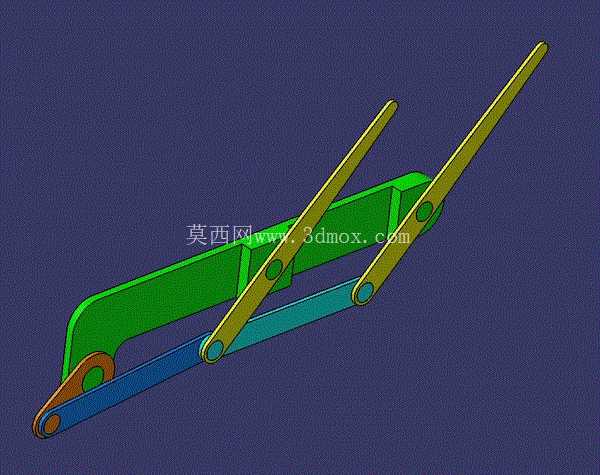

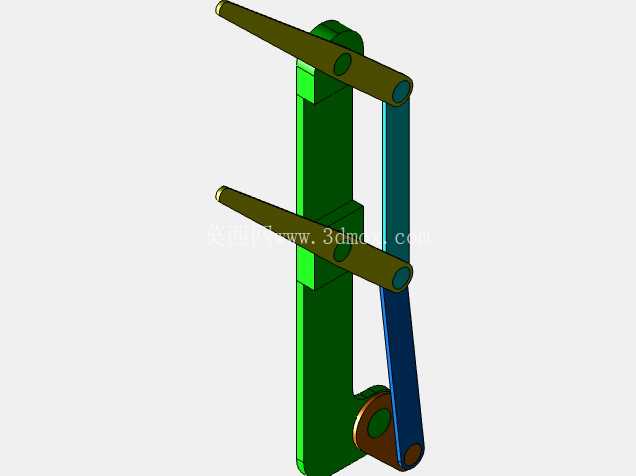

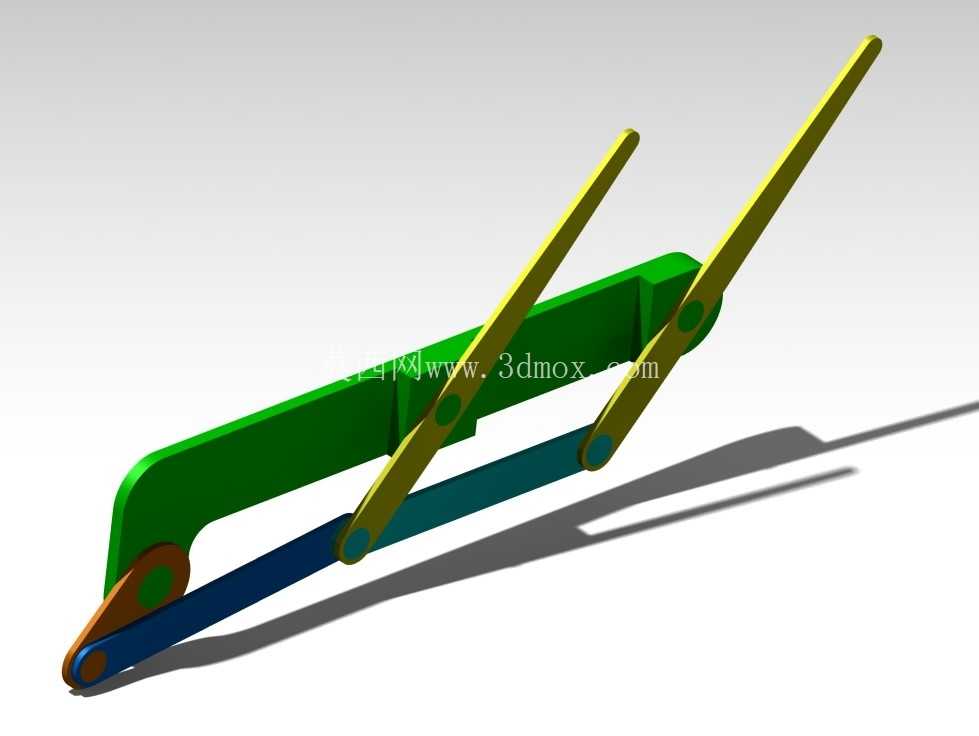

　　从结构功能逻辑来看，整套机构采用平面四连杆衍生的多连杆构型，没有复杂的齿轮啮合或者电控传动部件，完全依靠铰接点的转动副约束实现运动转换——输入端连接驱动电机的曲柄做整周回转，通过长短连杆的尺寸匹配与铰接点位置约束，将连续回转运动转化为输出端刮臂轴的定角度往复摆动，两个输出摆臂的运动相位经过精准匹配，保证两支雨刮臂的摆动角度、运动速度、起止位置完全同步，不会出现刮臂干涉、扫掠区域重叠错位的问题。

　　做这套结构的三维设计时，首先要锁定的是安装边界：整套机构的固定基座需要贴合车辆前围钣金的安装面，所有铰接点的Z向高度差不能超过前围钣金与挡风玻璃下沿的预留间隙，避免机构运动时与钣金、内饰盖板发生磕碰；输出轴的中心距必须匹配车辆前挡风玻璃的两个雨刮臂安装孔位，摆臂的摆动角度范围要覆盖法规要求的刮扫区域——也就是驾驶员主视野区98%以上的面积、副驾驶视野区80%以上的面积，同时摆臂运动到上下止点时，胶条不能超出玻璃边缘，也不能刮碰A柱饰条或者前风挡下装饰板。

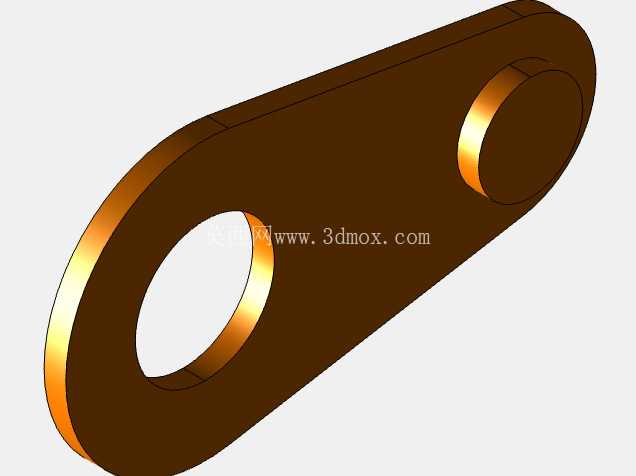

　　零件设计层面，主摇臂采用变截面的冲压钢板构型，在保证铰接点安装刚度的前提下尽可能降低整体重量，减少驱动电机的负载；长短连杆采用冷拉圆钢加工，两端的铰接衬套采用自润滑材质，不需要额外加注润滑脂就能满足整车全生命周期的转动耐磨需求，避免长期使用后出现铰接点卡滞、异响、摆动迟滞的问题。所有铰接点的销轴都做了轴向限位设计，防止车辆运行过程中振动导致销轴脱出，造成雨刮机构失效。

　　运动学校核是这套机构设计的核心环节，在三维建模阶段需要反复调整各段连杆的长度、铰接点的相对位置，一方面要保证输出摆臂的摆动角速度在整个行程里尽可能均匀，避免出现雨刮在玻璃中间位置运动过快、两端止点位置冲击过大的问题，减少胶条的异常磨损和工作噪音；另一方面要校验机构的传动角，在整个运动循环里最小传动角不能小于40度，避免出现机构死点，保证电机输出的扭矩能顺畅传递到输出摆臂，不会出现低温下胶条摩擦阻力变大时机构卡滞不动的情况。

　　实际装车匹配时，这套机构的安装平面与挡风玻璃曲面存在固定倾角，设计时已经预留了摆臂的锥度安装面，保证刮臂安装后胶条能垂直贴合玻璃曲面，整个刮扫行程里胶条的唇口都能均匀贴附在玻璃上，不会出现局部漏刮、胶条翻转的问题。机构的所有运动部件都做了运动包络校核，在整个摆动行程里，连杆、摇臂与周边的前围线束、空调进风口盖板、制动液储液罐等周边部件都预留了至少10mm的安全间隙，避免车辆颠簸时部件移位产生运动干涉。

　　不同于无骨雨刮的末端执行件优化，这套传动机构是雨刮系统的核心运动骨架，其尺寸精度、铰接点间隙、运动轨迹匹配度直接决定了雨刮系统的工作寿命和清洁效果，建模过程中所有配合面的公差、铰接点的间隙取值都参考量产车的成熟设计规范，既不会因为间隙过小导致装配困难、低温下转动卡滞，也不会因为间隙过大导致雨刮工作时出现抖动、异响、刮刷轨迹偏移的问题。
