宝马乘用车多辐条铝合金轮毂结构设计

　　本次展示的轮毂结构，属于乘用车行走系统的核心承载部件，日常装车场景覆盖家用轿车、运动型乘用车的前轮与后轮装配位，承担着连接车桥轴头与轮胎、传递整车驱动力制动力、承载车身整备质量与动态载荷的核心作用。日常行驶过程中，轮毂需要承受静态下的车身垂直载荷，还要应对起步、制动时的纵向冲击，过弯、颠簸路面时的横向交变载荷，以及高速旋转下的离心力作用，对结构强度、动平衡精度、尺寸匹配度都有明确的工程要求。

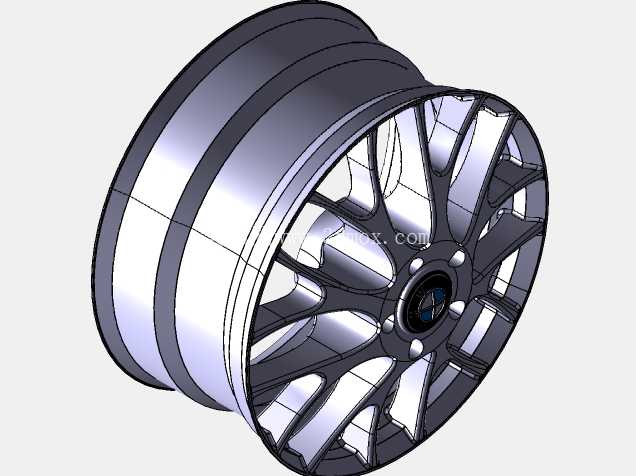

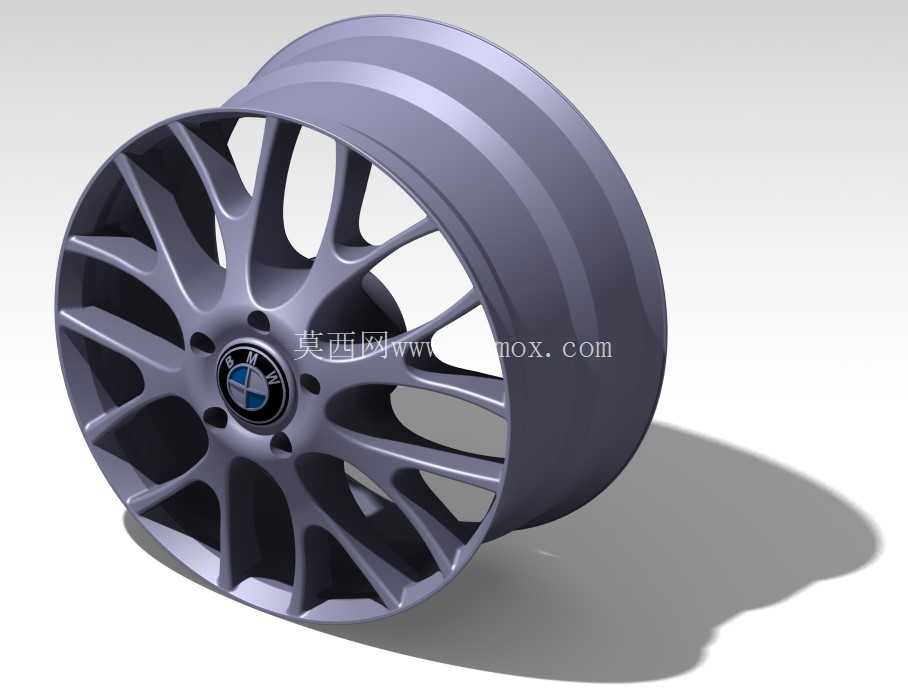

　　从结构设计逻辑来看，这款轮毂采用多辐条放射式布局，中心区域为轴头安装面，分布5个螺栓安装孔，孔位的节圆直径、中心定位孔尺寸完全匹配对应宝马车型的轴头参数，安装时中心孔与轴头定位凸台精准配合，螺栓按对角顺序按规定扭矩紧固，可保证装配同轴度，避免高速行驶出现抖动问题。辐条采用变截面设计，从中心安装座向轮辋外缘逐渐过渡，既保证了辐条根部的抗弯抗扭强度，又通过合理的材料去除实现轻量化控制，降低非簧载质量，提升悬架响应速度与行驶操控性。轮辋部分采用标准深槽轮辋结构，胎圈座的角度、凸缘尺寸符合乘用车轮胎装配规范，能够与无内胎轮胎的胎圈紧密贴合，保证充气后的密封性能，轮辋边缘的凸缘高度经过校核，可在轮胎缺气、极限侧倾工况下避免轮胎脱圈，提升行驶安全性。

　　设计过程中，首先要确定适配的轮胎规格，反推轮辋的名义直径、轮辋宽度参数，保证轮胎安装后胎侧变形量在合理区间，避免轮胎异常磨损。中心安装区域的厚度需要经过强度校核，螺栓孔周边做局部加厚处理，分散螺栓紧固时的压应力，避免长期使用出现安装面变形。辐条的曲面造型并非单纯为了外观，每一处曲面过渡都做了圆角处理，避免应力集中，在承受冲击载荷时，应力能够沿辐条均匀分散，不会在局部出现应力峰值导致开裂。气门嘴安装位设置在轮辋的凹槽区域，位置避开辐条遮挡，方便充气操作，同时安装孔做了密封结构设计，保证无内胎轮胎的气密性。

　　从安装边界来看，轮毂的偏距参数经过匹配计算，保证装车后轮胎的中心面与悬架设计的轮距参数一致，不会出现轮胎蹭翼子板、蹭刹车卡钳的问题，轮辋内部的空腔尺寸预留了足够的刹车系统容纳空间，可适配对应车型的通风刹车盘与多活塞卡钳，满足制动系统的散热与装配需求。轮毂的动平衡精度要求控制在合理范围内，出厂前需要做动平衡检测，在轮辋内外侧对应位置加装平衡块，抵消高速旋转时的不平衡量，避免高速行驶出现方向盘抖动的问题。表面处理采用哑光金属质感的涂装，既提升外观质感，又能形成保护层，抵御路面砂石冲击、雨水盐分腐蚀，延长轮毂的使用寿命。日常使用中，这类合金轮毂相比传统钢制轮毂，重量更轻、散热性能更好，长距离制动时能够帮助刹车系统散发热量，降低刹车热衰减的风险，同时精度更高，轮胎装配后的密封性更好，可稳定保持轮胎气压，减少慢漏气的概率。
