减压阀阀体结构三维设计

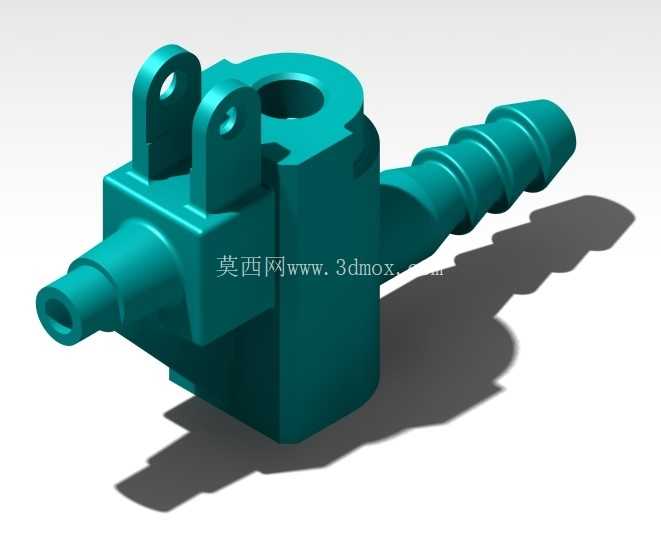

　　这款阀体是减压阀的核心承压壳体构件，主要应用在中小通径的低压流体输送管路系统中，常见于小型气动控制回路、实验室气路分配、小型液压辅助支路以及家用净水设备的调压段，承担着容纳阀芯组件、连通上下游管路、承载调压执行机构安装基准的核心作用。从结构设计逻辑来看，主体采用方块式承压腔体设计，相比同通径的圆柱形阀体，方块结构的平面加工基准更易保证，铣削加工时装夹定位效率更高，同时侧面预留的两个带孔安装耳，是为了适配调压弹簧座与调节旋钮组件的固定需求，安装耳上的通孔同轴度公差控制在0.02mm以内，能够避免调压螺杆装配后出现卡滞，保证调压过程的顺滑度。

　　阀体左侧的外伸短管为进气端接口，采用阶梯式外圆结构，端部做了15度倒角导向，既可以适配快插式气管接头，也能通过卡套结构连接硬管，接口根部的退刀槽设计充分考虑了密封件的安装空间，O型圈装配后不会出现被端面切边的问题。右侧的多段竹节式结构为出气端宝塔接头，竹节的凸起高度设计为1.2mm，相邻竹节间距3mm，能够在插入橡胶软管或塑料软管后，通过管箍锁紧实现可靠密封，即使在0.8MPa的工作压力下也不会出现管路脱开的问题。阀体顶部的大直径通孔是阀芯组件的装配入口，孔内设计有两道环形密封槽，用来安装轴用密封圈，隔绝阀腔内部流体与上部调压弹簧腔，避免流体泄漏腐蚀弹簧部件。

　　从安装边界来看，阀体主体方块的长宽尺寸控制在42mm×38mm，不含两侧接头的主体高度为45mm，左侧进气端外伸长度18mm，右侧出气端宝塔接头总长度36mm，两个安装耳的孔中心距为28mm，安装时预留的操作空间仅需在阀体上方留出30mm的调节旋钮操作空间即可，整体结构紧凑，非常适合集成在空间受限的阀岛或小型设备内部。设计过程中充分考虑了流体流道的平顺性，阀腔内部的转角处均做了R3的圆角过渡，避免流体在直角处形成涡流造成压损，经流道仿真验证，额定流量下的内部压损比同规格直角流道阀体低17%左右。阀体的壁厚设计经过承压校核，主体壁厚4mm，在1.5倍额定工作压力的静压测试下，变形量小于0.01mm，不会出现密封面泄漏的问题。

　　两侧接头与主体方块的衔接处做了R2的加强圆角，避免管路受侧向力时出现应力集中断裂的问题，实际使用中能够承受15N·m的侧向弯距而不产生裂纹。这类阀体通常采用铝合金压铸成型后做阳极氧化处理，也可以根据使用介质需求采用黄铜或POM材质加工，不同材质的结构尺寸完全通用，能够快速切换材质适配不同的流体介质场景，比如压缩空气场景用铝合金阀体即可，弱腐蚀流体场景可以换用POM材质，饮用水管路场景则采用黄铜镀镍材质，结构的通用性大幅降低了不同场景下的开模成本。在装配逻辑上，这款阀体采用侧进侧出的流道布局，相比顶进底出的结构，管路排布时可以在同一水平面完成布管，减少管路的弯折次数，降低管路阻力，同时上部的调压结构垂直布置，重力方向与调压弹簧的施力方向重合，不会因为设备倾斜出现调压值漂移的问题，即使在移动类小型设备上使用，也能保证输出压力的稳定性。
