减压阀用铸造型安装支座结构设计

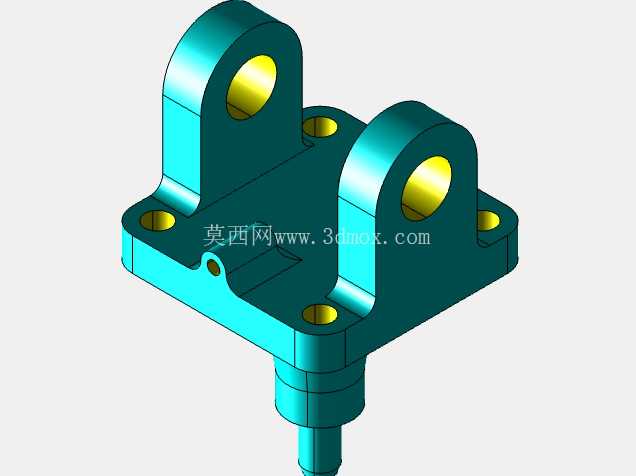

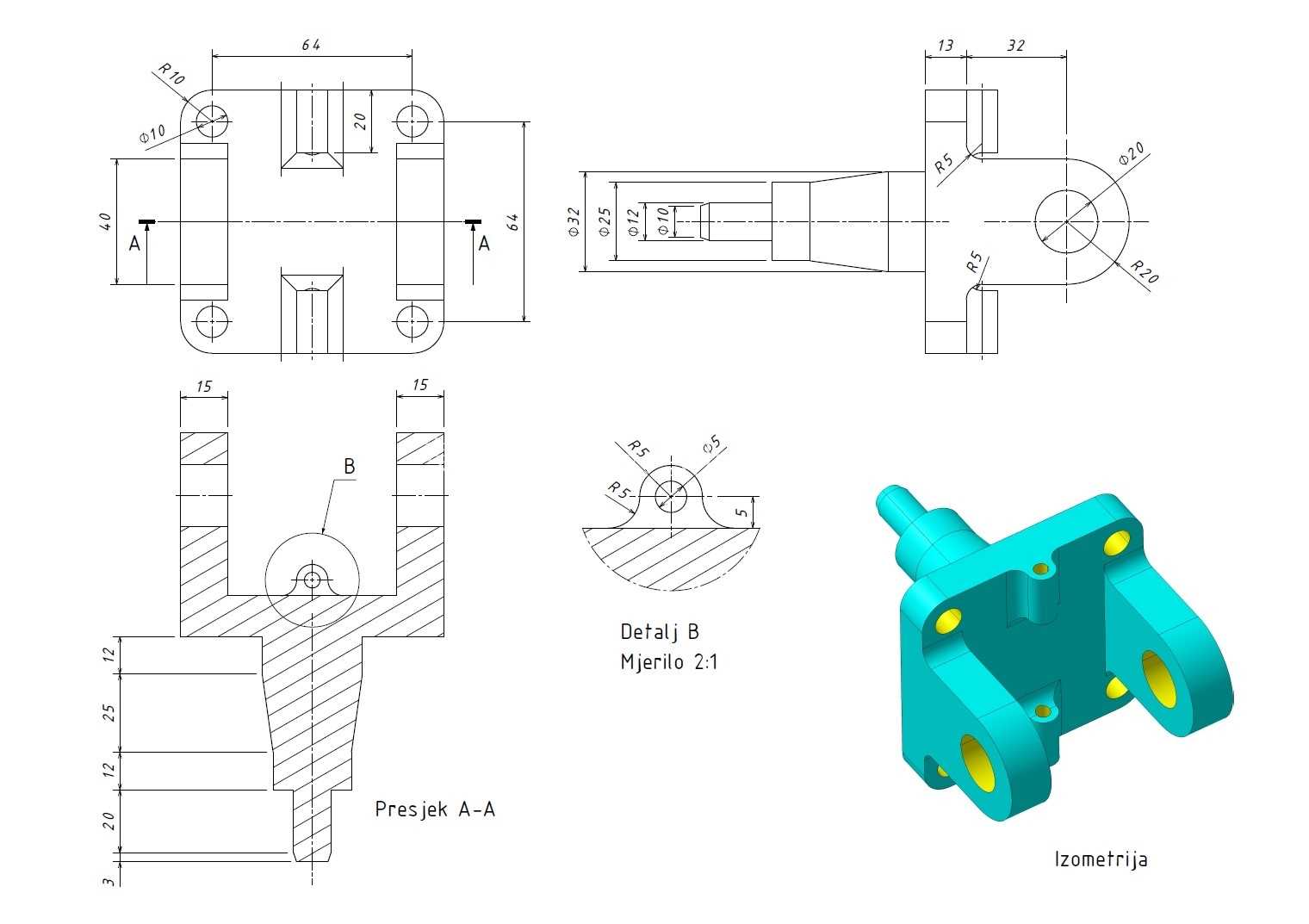

　　该零件属于减压阀总成中的核心安装承载构件，主要应用在工业流体管路的调压阀组安装场景，承担阀体主体的定位支撑、管路对接导向以及外部载荷传递的作用，在化工流体输送、市政供水管网、工业气动控制系统的减压阀装配环节中，这类支座是保障阀组运行稳定性的关键结构件。从实际工况出发，设计时首先考虑了安装边界的适配性：零件背部的方形安装基面预留了四个沉头安装孔，可直接通过螺栓固定在阀组安装支架或者设备预留安装面上，孔位的同轴度公差控制在0.02mm以内，避免安装时出现螺栓别劲、安装面贴合不严的问题，安装基面的平面度要求达到Ra1.6，保证安装后支座不会出现倾斜偏移，进而影响阀芯的对中精度。

　　零件前端伸出的圆柱导向段，是与减压阀阀芯组件配合的定位结构，圆柱面的尺寸公差按照h7精度设计，既可以保证阀芯滑动时的导向精度，又不会因为配合过紧导致阀芯卡滞，导向段根部设计了圆角过渡，避免应力集中导致长期受交变载荷时出现根部断裂的问题。两侧伸出的带孔支耳是管路对接的连接结构，支耳上的通孔用于穿装管路连接销轴，孔内预留了衬套安装空间，实际装配时会压入铜质衬套来降低销轴转动时的磨损，支耳的厚度经过载荷校核，能够承受管路1.6MPa额定压力下产生的横向推力，不会出现支耳变形导致的管路密封失效问题。

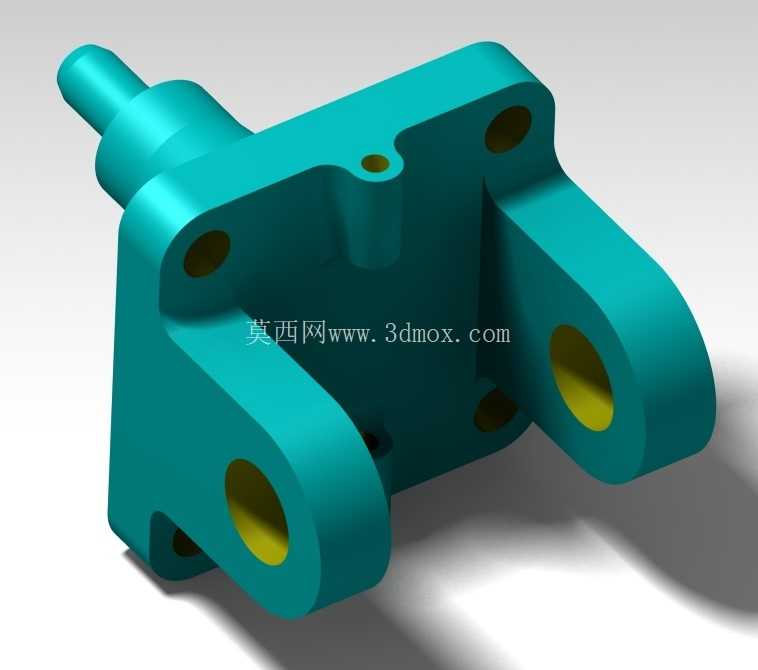

　　零件主体采用凹腔式结构设计，一方面是为了给减压阀内部的弹簧调节组件预留足够的安装空间，凹腔的内壁尺寸与弹簧座的外径保持0.5mm的间隙，避免弹簧伸缩时与腔壁发生摩擦，另一方面凹腔结构可以在保证整体结构强度的前提下降低零件的整体重量，减少安装面的承载负荷。设计过程中对各个受力位置做了应力仿真验证，在1.5倍额定载荷的工况下，零件最大应力出现在支耳与主体连接的位置，应力值远低于铸钢材料的屈服强度，安全系数达到2.8，满足长期使用的强度要求。零件上预留的小直径工艺孔，是用于装配时定位内部密封件的定位孔，同时也可以作为泄压通道，当凹腔内部出现意外积液时可以通过该孔排出，避免积液冻胀或者腐蚀腔体内壁。

　　从安装流程来看，装配时首先将该支座通过背部的四个安装孔固定在预设位置，之后依次装入阀芯组件、弹簧调节结构，再将两侧管路通过销轴与支耳连接，最后调整阀芯的初始位置保证调压精度，整个安装过程不需要额外的定制工装，依靠零件本身的定位结构就可以保证装配精度。这类支座的外形尺寸充分考虑了现有减压阀的通用安装规格，能够适配通径15mm到25mm的直动式减压阀安装需求，不需要对现有阀组的安装空间做额外改造，替换原有损坏的支座时可以直接互换，降低现场维护的成本。在细节设计上，零件所有的棱边都做了R2的圆角处理，既避免装配时锐边划伤操作人员，也可以减少铸造时的应力集中，降低铸件出现冷隔、裂纹的废品率，各个安装孔的孔口都做了倒角，方便螺栓穿装时的导向，不需要额外修锉孔口就可以顺利完成装配。
