自动管材开槽机机架结构设计

　　这套三维结构聚焦于自动管材开槽设备的机械本体部分，核心呈现的是承载整台设备的铝型材框架骨架。在管材二次加工产线里，圆管、方管端部或侧壁需要开出定位槽、避让槽、装配卡口，这类槽口以往多由人工手持切割机配合划线完成，槽位一致性差、切口毛刺多，且操作工劳动强度大。自动管材开槽机正是针对这一工序痛点而生，机架作为整机的基准载体，其刚性与布局直接决定孔锯进给轨迹的稳定性。

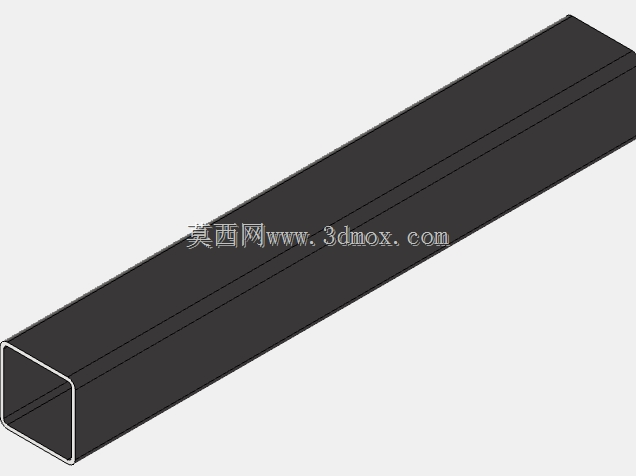

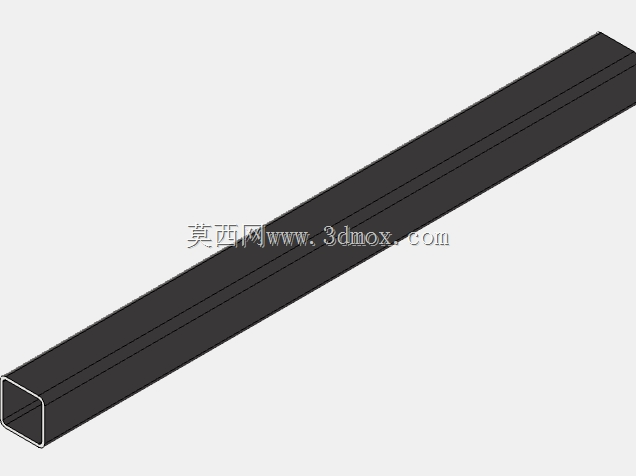

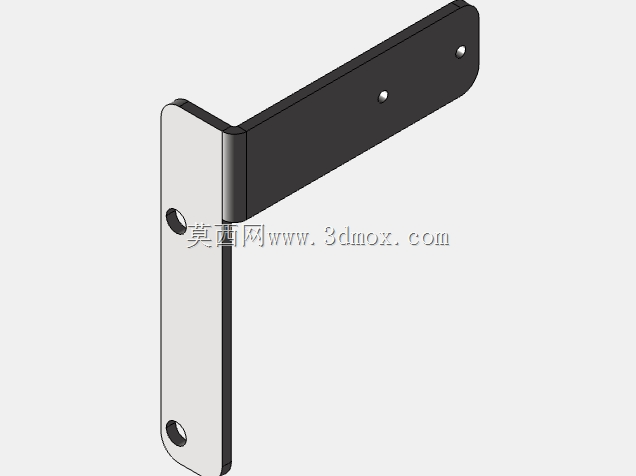

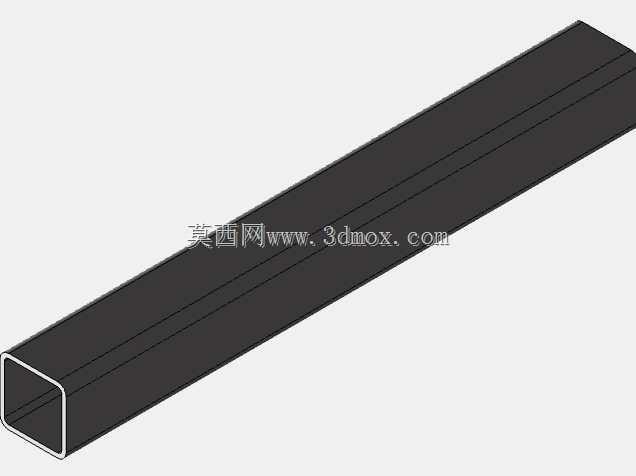

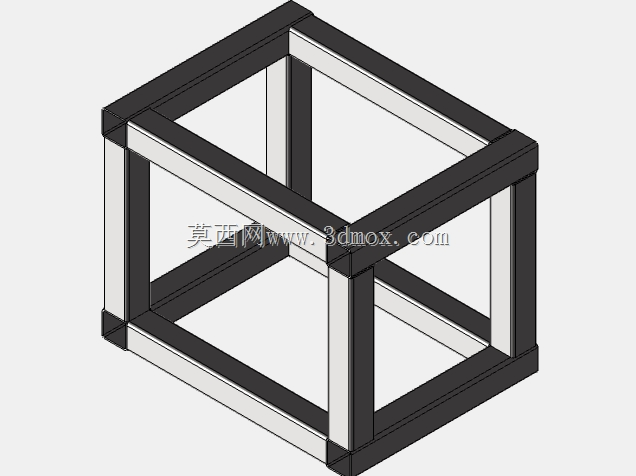

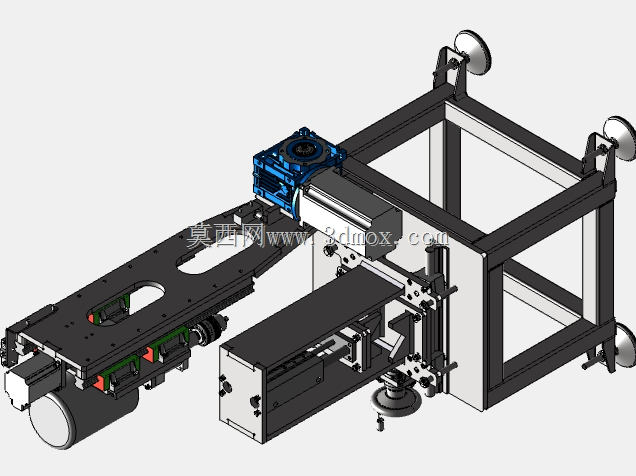

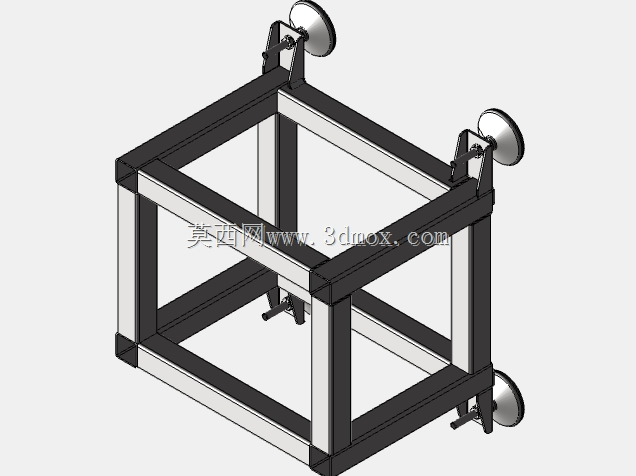

　　从结构组成看，框架采用标准工业铝型材拼合成立方体笼式结构，型材之间通过内置角件与端面连接件锁紧，黑白分色的外观中深色段为型材主体，浅色段对应槽口嵌入的封边或加强衬条。笼式框架并非简单围合：底层型材构成设备安装基面，用于承托管材夹持工位、孔锯进给滑台及排屑导向；中层横向梁承担切削反力，避免孔锯切入管壁时产生侧向晃动；顶层梁则预留吊装与防护门安装点位。这种四面通透的框架布局，在保证扭转刚度的同时，给管材上下料留出了充足操作空间，操作工可从正面送进长管，侧面调整夹紧机构，维护时也能直接触及进给模组。

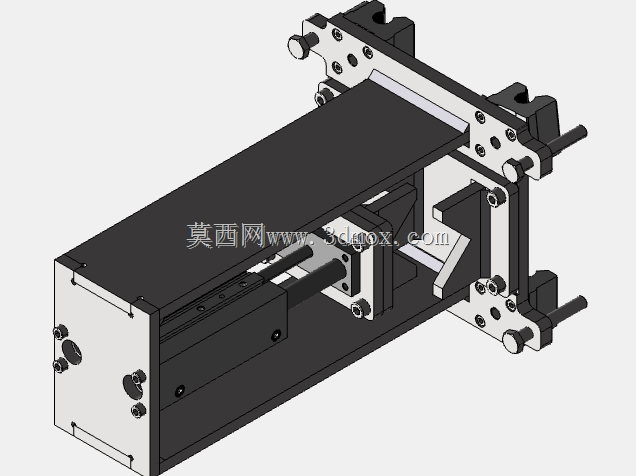

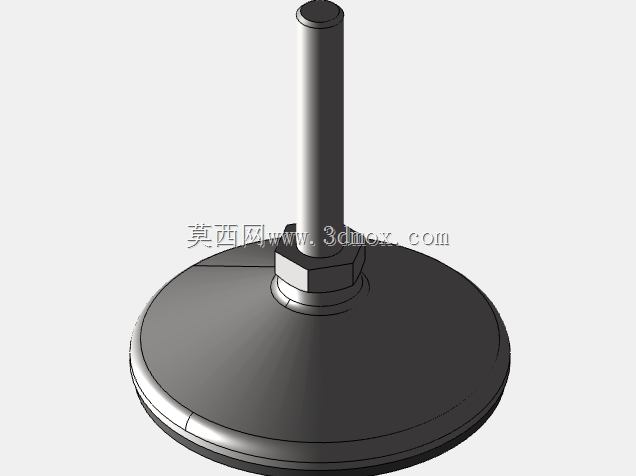

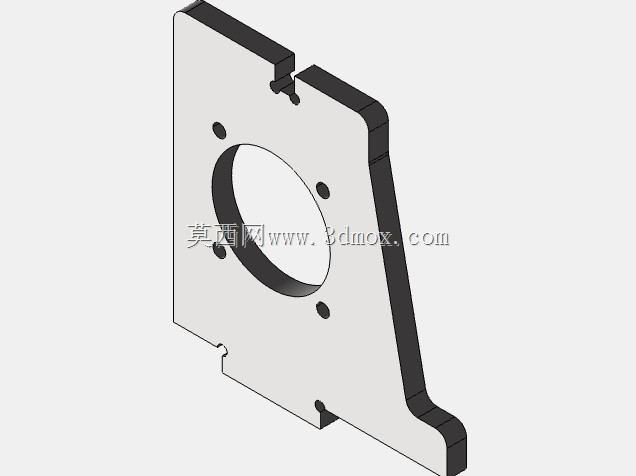

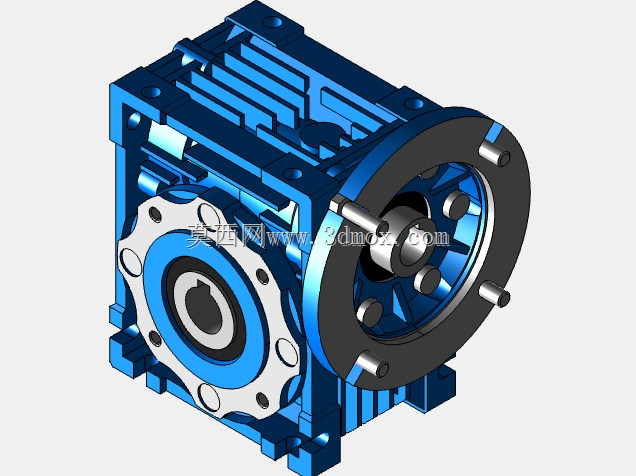

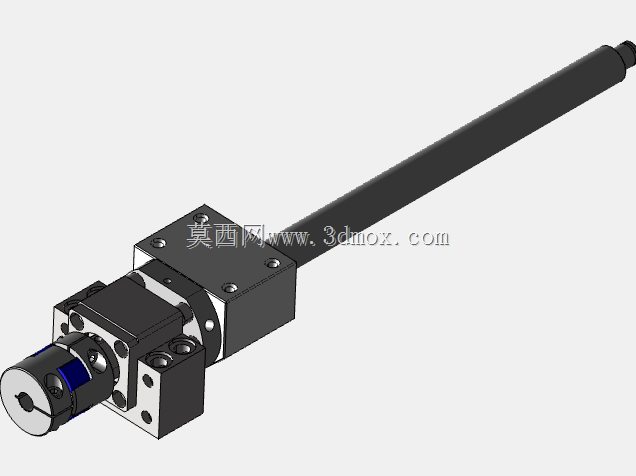

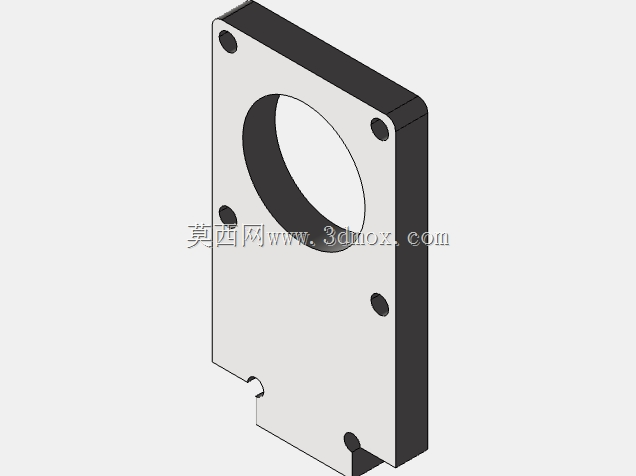

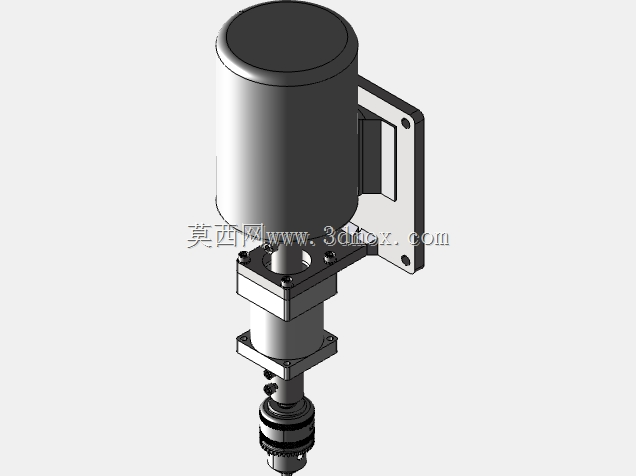

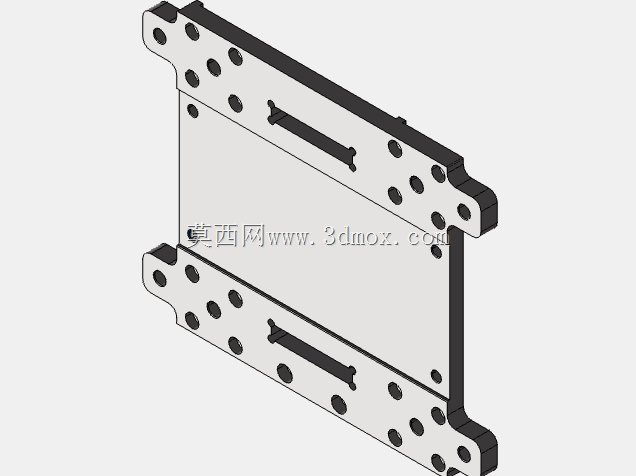

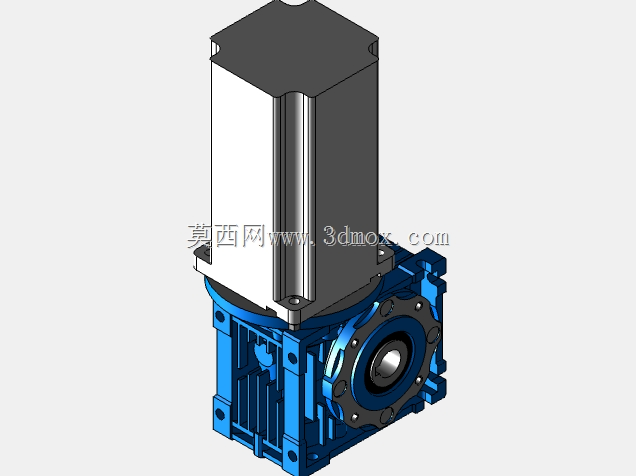

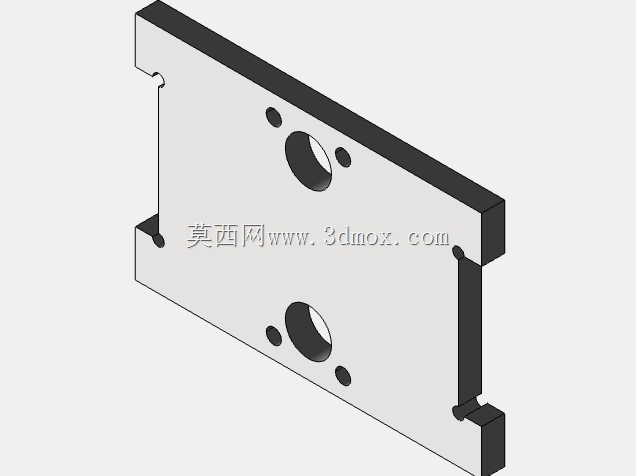

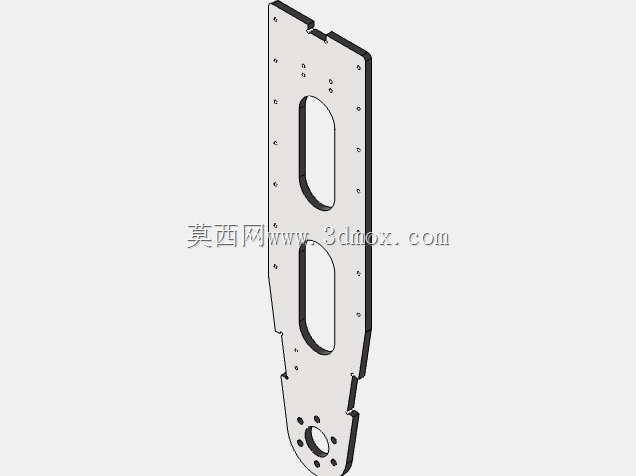

　　设备实际用途围绕管槽口制作展开：管材经定位夹具固定后，由控制器驱动电机带动孔锯旋转并沿设定轨迹进给，在管壁上铣削出所需槽口。机械部分的设计思路是把切削载荷闭环传递给机架——孔锯切削时产生的径向力经滑台、安装板传导至框架横梁，再由纵梁分散到底部支撑脚，因此框架节点处均布置了双向锁紧连接件，防止型材在交变切削力下出现相对滑移。框架的外形尺寸依据常见管材加工行程确定，内部净空需容纳最长加工管段的夹持跨度，同时给孔锯主轴的上下进给留出避让距离；底部支脚设置可调地脚，用于在车间地面找平，补偿安装面平面度误差。

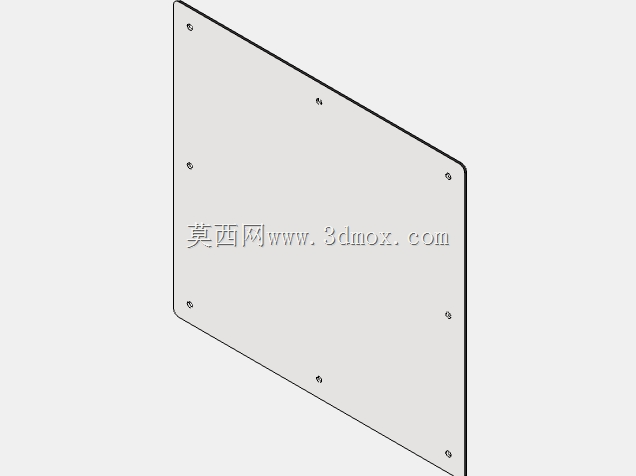

　　安装边界方面，框架四周预留了电气柜、冷却管路、防护罩的安装接口：型材端面的标准槽道可直接嵌入传感器支架与走线槽，侧面梁上的T型槽位方便固定安全光栅与防护门板。针对管材加工时切屑飞溅的问题，框架下半部分可加装可拆卸集屑斗，上半部分则预留透明防护板安装位，既满足安全防护要求，又不影响观察切削状态。在产线布局中，该机架可独立成台，也可对接前后道管材输送辊道，框架底部高度按照人工操作舒适高度设定，兼顾手动上下料与自动连线两种模式。

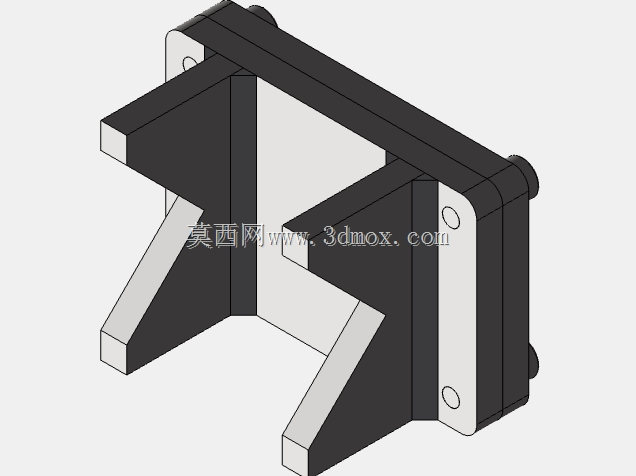

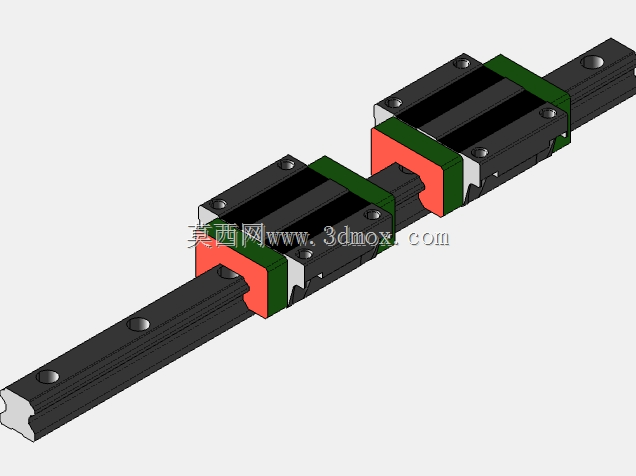

　　结构设计上还考虑了装配工艺性：铝型材采用定尺切割后现场拼装，无需焊接，降低了机架变形风险；各横梁与立柱的连接孔位在建模阶段即完成干涉检查，确保孔锯进给全行程内不会与框架、夹具发生碰撞。对于需要调整加工规格的场景，框架上的夹具安装孔采用阵列布置，可快速更换不同管径的夹持模块，而进给滑台的安装梁位置也预留了调节余量，适配不同槽深与槽位的加工需求。整体机架在保证轻量化的前提下，通过合理的梁截面朝向与节点加强，满足孔锯切削工况下的刚度要求，为整机控制逻辑的执行提供稳定的机械基础。
