履带式联合收割机整机结构数模

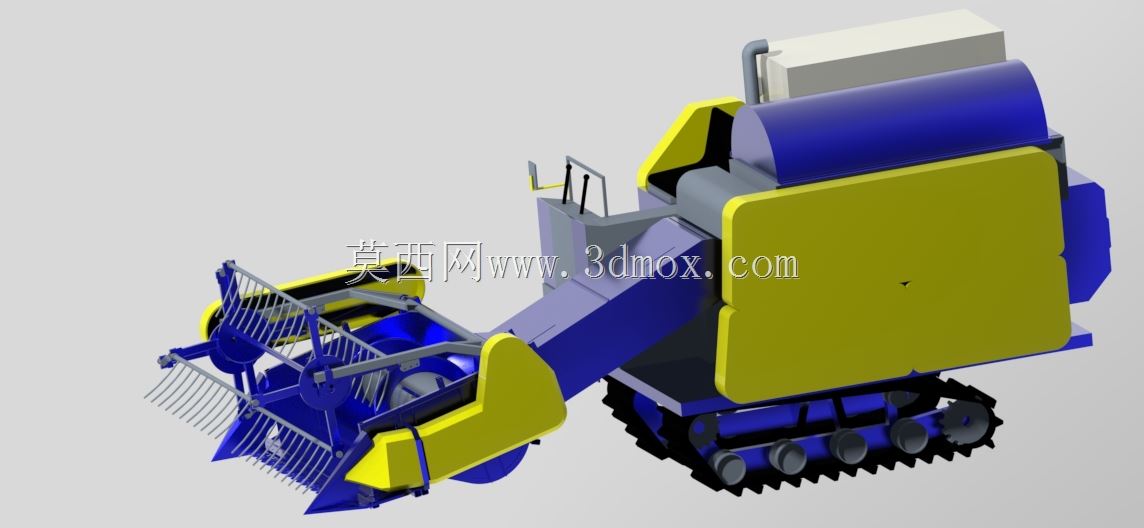

　　这套三维数模围绕水田、丘陵小地块以及潮湿地块的水稻、小麦收获作业展开，整机采用履带行走方案，重点解决轮式收获设备在泥泞田块中通过性不足、接地比压偏大、转向陷车等实际问题。模型把前端割台、倾斜输送槽、中部脱粒清选机体、上部粮箱、动力舱、履带底盘和操纵部位作为一个完整系统来表达，各部件之间的相对位置、运动避让和维护空间都有较清楚的体现。

从田间使用逻辑看，作物先由前端分禾器进入割台，拨禾轮把作物导向切割器，割断后的作物经螺旋搅龙汇集，再由倾斜输送槽送入机体内部。脱粒、清选、籽粒收集和杂余排出在机体内连续完成，减少人工转运环节。

　　履带底盘的接地长度和履带宽度在模型中按整机重心分布进行匹配，割台抬起和下放时，前端载荷变化不会与底盘、输送槽发生干涉。割台两侧采用醒目的护板结构，既表现外形包覆，也提示实际设计中需要考虑防缠草、防泥水飞溅和快速检修。

结构设计上，上部粮箱与脱粒清选室占据机体主要空间，外形以大圆弧罩壳和侧板包覆，内部则保留滚筒、风机、筛面、搅龙等功能区域的布置关系。模型没有把外观罩壳做成孤立造型，而是围绕籽粒流向、风道走向和维修开口来确定体块关系。动力舱布置在机体上部偏后位置，排气管路和检修边界清晰，便于在方案阶段校核散热、加注、保养和拆装路径。

　　操纵台位于割台与机体连接处附近，视野能够覆盖割台工作状态，同时操作人员与运动部件之间保留安全距离。

安装边界方面，数模重点呈现了割台与输送槽的铰接区域、输送槽与机体喂入口的对接关系、底盘支重轮与履带环的包络范围。割台降至最低作业位置时，分禾器和拨禾轮接近地面；运输状态下割台抬起，需要确认整机长度、高度以及通过田埂时的最小间隙。履带转向时，履带板、驱动轮、导向轮和张紧机构均在同一运动包络内，侧板外缘与履带之间保留泥草排出空间。机体侧面大护板可拆卸的区域，对应日常检查皮带、链条、筛箱和清选风机的位置，避免外观造型覆盖后无法维护。

　　

对于结构设计人员，该模型可用于校核收获流程中的物料通道连续性，检查割台升降、履带转动、护板拆装和粮箱卸料空间；对于设备选型人员，可直观看出履带式联合收获装备在小田块、湿烂田块中的布置特点；对于三维建模从业者，也可参考其从功能分区到外观罩壳、从作业机构到底盘边界的整机建模思路。数模整体强调作业机构与行走底盘的协同，而不是单一外观展示，能够为农业收获机械的方案论证、结构改进和虚拟装配提供直观依据。
