老式农用轮式拖拉机整机结构数模

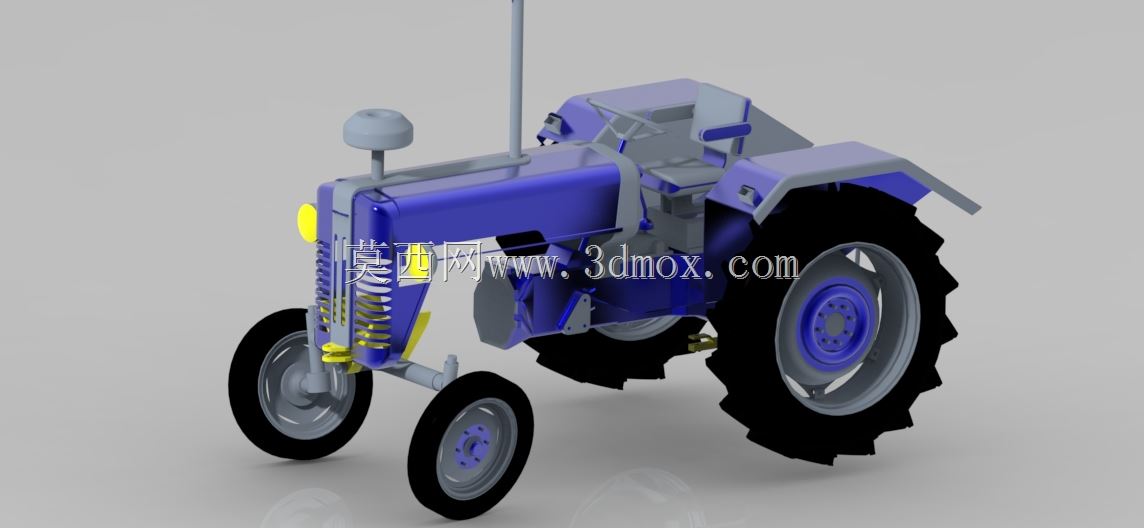

　　这套三维数模完整还原了一款经典老式农用轮式拖拉机的整机结构，建模过程中把田间作业场景下的受力逻辑、维护拆装顺序、人机操作边界都纳入了考量，没有只做外观曲面的堆砌。从实际使用场景来看，这类机型主要承担小块农田的犁耕、旋耕、播种牵引、短途农资转运等作业，也可在场地内带动水泵、脱粒机、粉碎机等附属农机具完成固定动力输出，结构简单、维修门槛低，对丘陵、零散地块的适配性较强。

　　建模时先从底盘纵梁的装配基准入手，车架作为所有部件的安装母体，前后支撑点的同轴度、发动机安装面与变速箱输入轴的对中关系都按实车装配逻辑搭建，避免后续部件出现位置干涉。前部布置单缸或小排量多缸柴油机，外围整合了水箱散热总成、空滤器、排气立管、燃油箱与前置照明灯具，发动机动力经离合器传入变速箱，变速箱内部的换挡齿轮组、传动轴、差速机构都做了分层装配表达，后轮作为驱动轮直接承接差速器输出的扭矩，大直径人字花纹轮胎的胎齿造型、轮辐连接孔位、轮毂与半轴的配合关系都单独建模，能够清晰展示动力从曲轴到接地轮的完整传递路径。

　　行走系统的设计完全贴合农用作业需求，后轮采用大直径低压农用轮胎，胎面的深人字花纹在泥泞田块里可以快速排出泥土，降低打滑概率，后轮轮距预留了调整空间，可匹配不同垄宽的作业要求；前轮为小直径导向轮，通过转向节立轴与前桥连接，转向拉杆、转向机垂臂的运动关系在数模中按实际铰接位置设置，转动方向盘时可以验证前轮最大转角，核算田间最小转弯半径，避免小地块掉头时出现转向不足。前桥还设置了缓冲减震结构，应对田埂、碎石路面的冲击，减少车架焊缝的交变载荷。

　　机身覆盖件采用薄钢板冲压成型的简化造型，引擎罩侧面预留了通风散热格栅，既可以引导气流带走发动机热量，也能在日常检修时快速掀开，暴露气门室、喷油嘴等需要定期保养的部位。驾驶区域布置了一体式减震座椅、操纵杆、脚踏离合与制动踏板，座椅高度、操纵杆行程都按成年操作者的肢体活动范围校核，后方的弧形挡泥板完全覆盖后轮上半周，防止田间行驶时泥水甩向操作者，挡泥板的安装支架直接固定在变速箱壳体上，拆装更换不需要拆解底盘核心部件。车头前部的灰色消音器、黄色前灯、前部配重挂点都做了细节还原，前配重的安装位置经过重心核算，带重型农机具作业时可以平衡前后轴载荷，避免前轮转向附着力不足。

　　尺寸边界方面，整机长度覆盖前配重到后轮后缘的完整范围，宽度按后轮最外侧胎面计算，高度包含排气立管顶端，所有外伸部件的轮廓都在数模中明确标注，入库虚拟场景时可以直接校核机库停放空间、田间道路会车宽度。悬挂系统在后桥后方设置了三点悬挂连接点，提升拉杆、下拉杆的铰接位置与动力输出轴的高度差符合农用机具通用安装标准，挂载犁具、旋耕机时可以直接匹配连接尺寸，不需要额外改孔。数模中各部件的装配层级清晰，紧固件、铰接销轴、操作件都独立成件，结构设计人员可以直接参考它的底盘布局思路，选型人员也能通过拆解模型快速理解老式拖拉机的动力传递、行走转向、机具挂载的完整设计逻辑。
