大众高尔夫四后轮制动钳结构设计

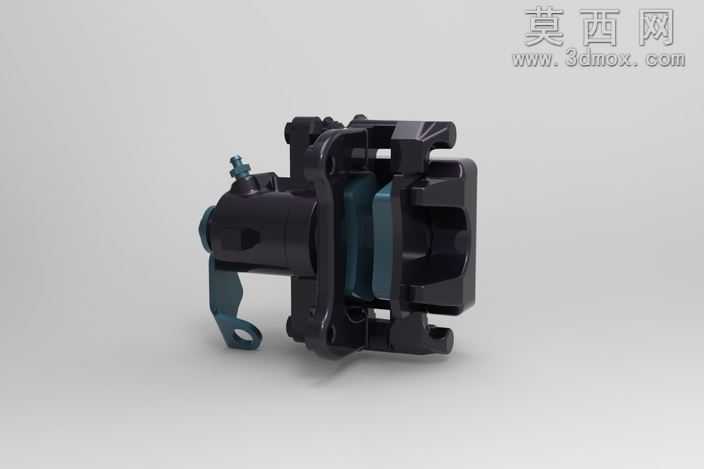

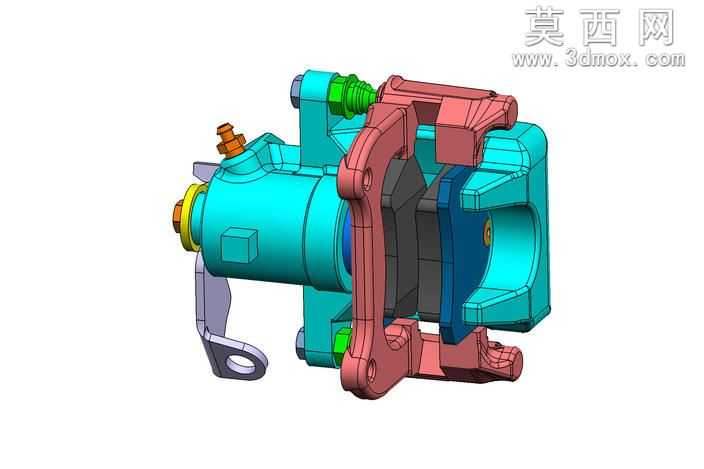

本作品为大众高尔夫四车型配套的后轮制动钳三维建模设计，建模过程严格遵循实车零部件的测绘尺寸与装配逻辑，完整还原了浮动式制动钳的全部结构细节。建模阶段以参数化设计为核心思路，对制动钳的各个组成部件进行独立建模后完成总装约束，确保各部件间的装配间隙、运动行程完全符合实车制动系统的工作要求。模型中清晰呈现了钳体主体、浮动支架、活塞组件、导向销、放气螺钉、制动片安装位、驻车制动联动机构等核心结构，不同功能部件采用差异化的色彩区分，便于快速识别各部分的功能分区与装配关系。材质渲染阶段，针对不同部件的实际材质属性进行对应设置：钳体主体采用铸钢材质的哑光金属质感表现，还原铸造件表面的细微颗粒质感；浮动支架采用锻压钢材的偏亮金属质感，体现锻件的致密表面特征；密封件、防尘套等橡胶部件采用哑光深灰或黑色的橡胶材质表现，还原橡胶件的柔韧质感；放气螺钉、导向销等外露金属件采用镀锌钝化的彩锌或黄锌质感，精准还原五金标准件的表面处理效果；驻车制动摇臂采用冲压钢板的金属质感，附带安装孔位的细节倒角处理。结构设计上完整还原了浮动钳的工作逻辑：制动时活塞在液压力作用下推动内侧制动片贴合制动盘，同时钳体在导向销上滑动带动外侧制动片夹紧制动盘，驻车制动时通过摇臂带动内部机械机构推动活塞实现驻车锁止，模型中各运动部件均保留了合理的运动间隙，可直接用于制动原理演示、装配工艺模拟、结构受力分析等场景。建模过程中对所有安装孔位、配合面、密封槽等细节特征均做了精准还原，未做过度简化处理，确保模型可直接用于后续的工程出图、3D打印样件验证、制动系统匹配仿真等工作，整体模型的结构完整性与尺寸精度均达到工业级应用标准，能够清晰展现盘式后轮制动钳的内部构造与工作原理，为汽车制动系统的教学、研发、改装等场景提供精准的三维数字模型支撑。
